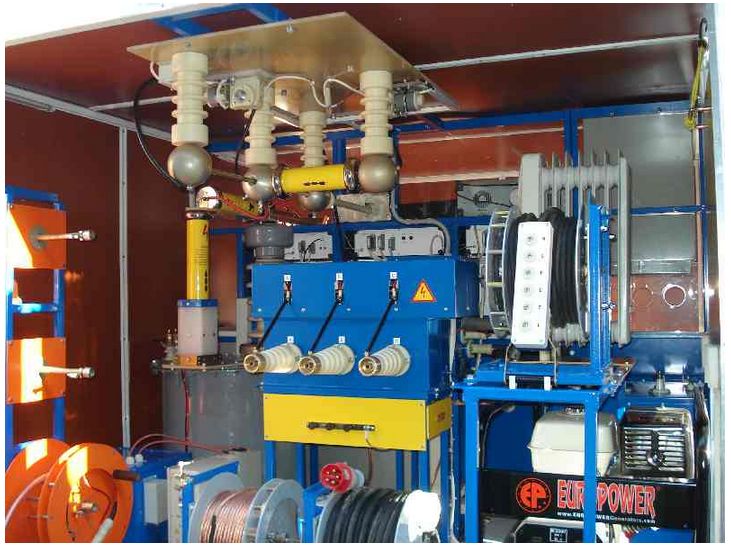

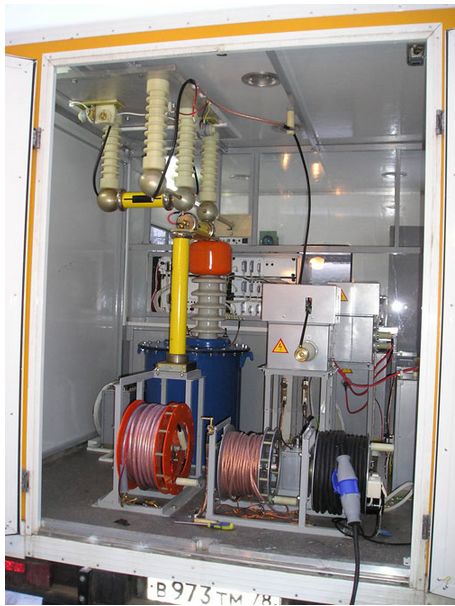

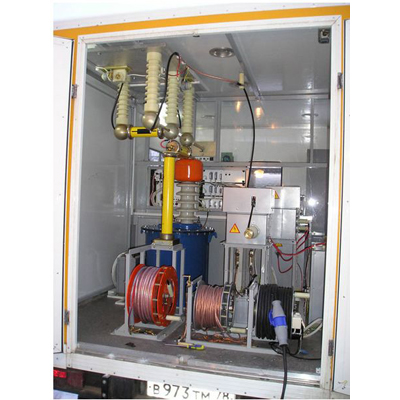

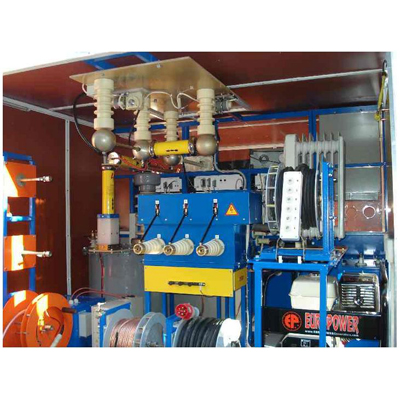

Электротехническая лаборатория OMEGA S-110

Передвижная лаборатория высоковольтных испытаний OMEGA S-110, предназначена для проведения полного комплекса приемо-сдаточных и профилактических испытаний электрооборудования напряжением до 35 кВ, а также кабельных линий до 35 кВ и определения мест повреждения в них всеми известными относительными и абсолютными методами.

Лаборатория выпускается в климатическом исполнении У категории 3 по ГОСТ 15150.

Лаборатория  монтируется  на  шасси  любого  отечественного  или  импортного автомобиля грузоподъемностью от 3,5 тонн.

Основные параметры:

Напряжение питания лаборатории однофазное(220+-22В) или трехфазное (220/380В), частотой 50 Гц, при этом мощность, потребляемая лабораторией, не более 20 кВА.

Лаборатория обеспечивает испытание электрооборудования регулируемым переменным до 100 кВ и регулируемым выпрямленным напряжением до 110 кВ.

Измерение напряжения осуществляться с основной погрешностью не более +3% .

Лаборатория обеспечивает измерение тока сквозной проводимости (утечки) при испытании электрооборудования выпрямленным напряжением, при основной погрешности измерения не более 5%.

Лаборатория обеспечивает автоматическое снятие высокого испытательного напряжения с объекта испытания при достижении тока через объект испытания 200 +5 mА или 5 — 7 mА в режиме «ТЕСТ».

Комплектность:

Комплект поставки лаборатории оговаривается при заказе и состоит из основного оборудования, дополнительной комплектации и эксплуатационной документации.

В комплект поставки основного оборудования лаборатории входит:

Оборудование для высоковольтных испытаний: испытательный аппарат  PGK-150(260)HB или АВ-100-20;

Система для измерения тангенса угла диэлектрических потерь (по выбору Заказчика);

Блок низковольтных измерений трансформаторов СА-540;

Лаборатория может комплектоваться следующим дополнительным оборудованием:

Оборудование для безразборного контроля высоковольтных выкличателей всех видов;

Оборудование для предварительной локализации мест кабельных повреждений:

• локационный метод: рефлектометр РЕЙС-305,РЕЙС-405;
• метод колебательного разряда, волновой метод: рефлектометр РЕЙС-305,РЕЙС-405 и присоединительные устройства по току и напряжению;
• импульсно-дуговой метод: рефлектометр РЕЙС-305,РЕЙС-405 и адаптер импульсно-дугового разряда;

Оборудование для точной локализации мест кабельных повреждений:

• индукционный метод: индукционный поисковый комплект КПА-500К в составе звукового генератора ГТ-500, приемника поискового ПП-500, индукционного датчика; для понижения (при необходимости) сопротивления в месте повреждения используется установка прожига ATG-6000(возможна совместная работа последней с аппаратом PGK-150HB);
• акустический метод: приемник поисковый ПП-500, акустический датчик, генератор высоковольтный импульсный IG-32-2000;

Оборудование для высоковольтной коммутации испытательных приборов на объекты испытаний: блок высоковольтной коммутации БВК и пульт управления БВР (имеют исполнение трехфазное и однофазное), кабель высоковольтный присоединительный 50 метров (один или три барабана в зависимости от числа фаз подключения);

Оборудование для обеспечения безопасной работы лаборатории: блок сетевой, блок контроля безопасности, разделительный трансформатор;

Провода низковольтных подключений: блок кабельных барабанов с сетевым проводом и тросом защитного заземления.

Допускается по требованию заказчика изменять состав основного оборудования лаборатории, вводить новое оборудование.

В состав дополнительной комплектации лаборатории могут входить:

измеритель сопротивления заземления, мегаомметр, мост постоянного тока, измеритель неоднородностей линии РЕЙС-105, указатель высокого напряжения, указатель низкого напряжения, штанга оперативная, коврик диэлектрический, перчатки диэлектрические, боты диэлектрические, штанги высоковольтные поддерживающие, штырь заземления, комплект монтерского инструмента.

Допускается по согласованию с заказчиком изменение состава дополнительной комплектации, а также замены приборов, имеющие такие же или лучшие технические характеристики.

Требования безопасности:

Лаборатория соответствует требованиям ГОСТ 12.2.003( п.2 ), ГОСТ 12.2.007.0( п.З ), ГОСТ 12.2.007.3, предъявляемым к оборудованию 01 класса защиты человека от поражения электрическим током.

Гарантии завода — изготовителя:

Завод — изготовитель гарантирует соответствие лаборатории требованиям ТУ в течение 12 месяцев со дня ввода лаборатории в эксплуатацию при соблюдении потребителем условий эксплуатации, транспортирования и хранения, установленных техническими условиями ( ТУ ) и эксплуатационной документацией.
