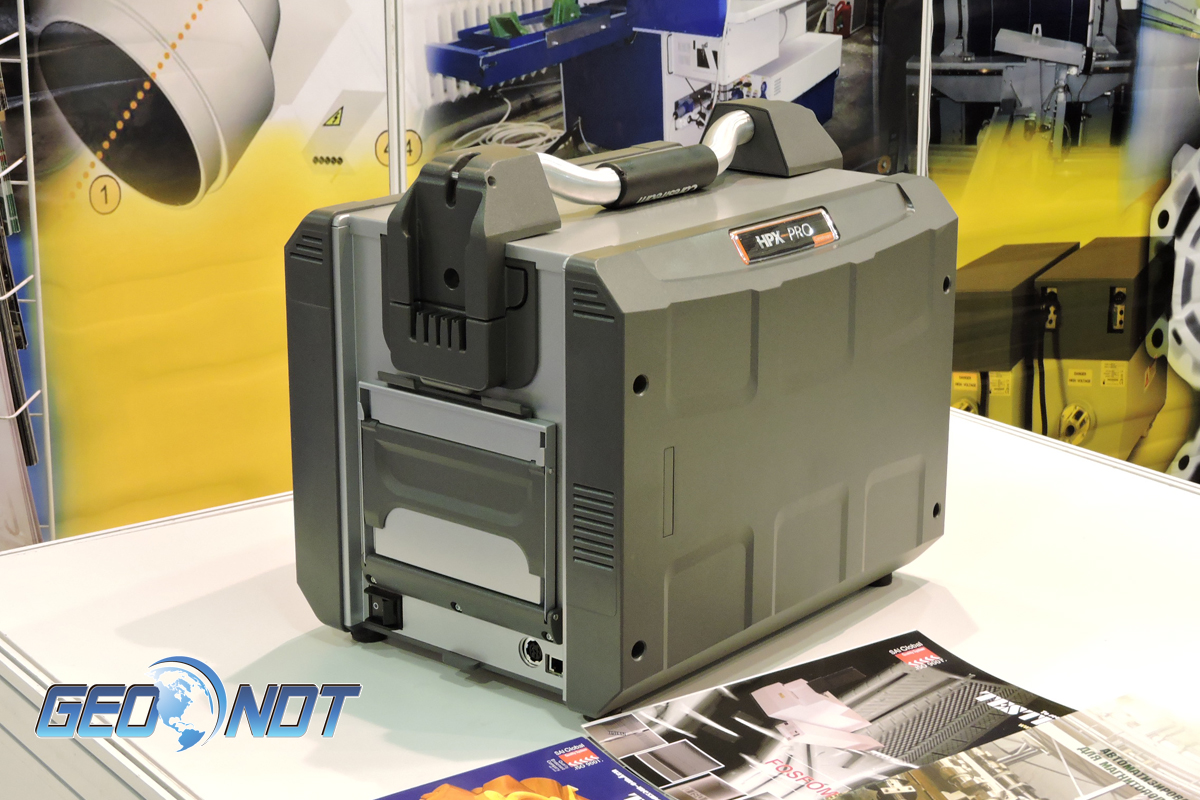

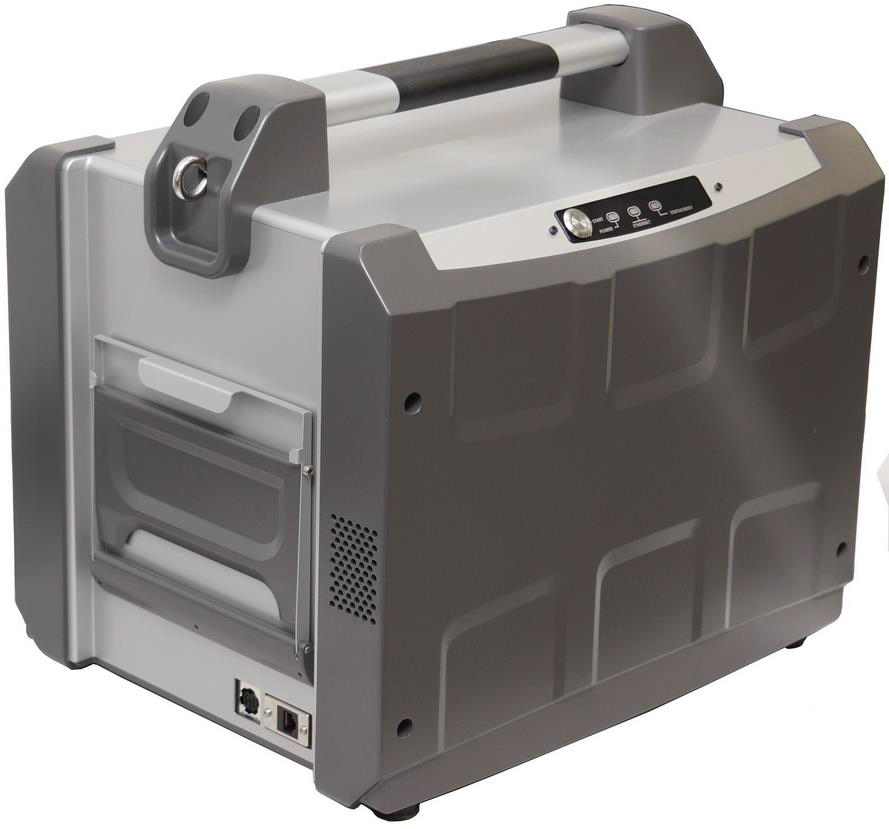

Переносной комплекс цифровой радиографии ФОСФОМАТИК-40 / 100-НРХ-PRO

  • ФОСФОМАТИК-40 / 100-НРХ-PRO

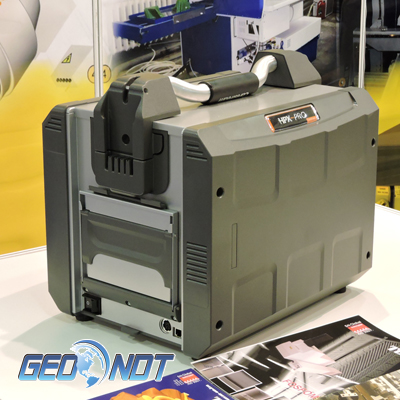

    /images/all/3/6956/big/img_5.jpg

    jijijij

    Переносной комплекс цифровой радиографии ФОСФОМАТИК-40 / 100-НРХ-PRO
  • ФОСФОМАТИК-40 / 100-НРХ-PRO

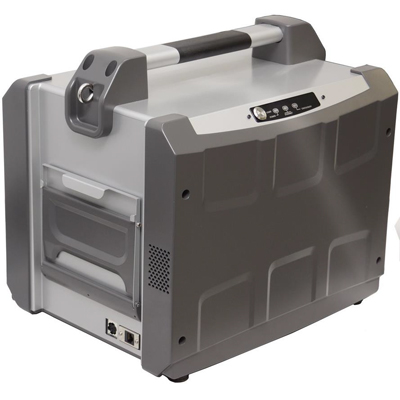

    /images/all/3/6956/big/img_14.jpg

    ФОСФОМАТИК-40 / 100-НРХ-PRO

    ФОСФОМАТИК-40 / 100-НРХ-PRO

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Тестрон


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Производитель: Тестрон

Гарантийный срок: 12 месяцев



Назначение:

Переносной комплекс цифровой радиографии ФОСФОМАТИК-40/100-НРХ-2 предназначен для высококачественной оперативной беспленочной рентгенографии, цифровой обработки и архивирования результатов рентгеновского контроля. Идеален для использования в полевых условиях. Встроенный аккумулятор обеспечивает до 45 минут непрерывного сканирования фосфорных пластин. Время подготовки к работе после транспортировки не превышает 5 минут, что вместе со среднем временем сканирования пластины около 40с обеспечивает невероятно высокую оперативность контроля.



Основные технические характеристики:



Сканирующая система
Исполнение Переносное
Сканирование гибких пластин без использования кассет Имеется
Схема протяжки гибких пластин без кассет Горизонтальная без изгиба пластины, чувствительным слоем вверх.
Исключается осыпание грязи с пластины внутрь сканирующего устройства.
Расположение сканирующей оптики Над пластиной, исключается осыпание грязи и пыли на оптические элементы системы.
Избыточное давление сжатого воздуха в области
сканирования для автоматического сдувания пыли с пластины
Имеется
Максимальный размер листовой пластины Не менее 152х430мм
Максимальный размер рулонной пластины Не менее 152х2500 мм (длина ограничивается только размерами
имеющихся в продаже рулонных пластин)



Поддержка рулонных пластин Да, автоматическое протягивание не менее 2500 мм
(длина ограничивается только размерами имеющихся
в продаже рулонных пластин)
Время считывания изображения 152 х 430 мм 25÷100с в зависимости от разрешения
Визуальное разрешение Не менее 45-50 линий/мм (ограничивается фосфорной
пластиной Flex Blue)
Аналогово-цифровой преобразователь
(динамический диапазон)
Патентованный логарифмический усилитель-преобразователь - 24 бита
Размер лазерного пятна 12.5 мкм
Минимальный размер пикселя 12.5 мкм
Поддержка   разнотолщинности исследуемых изделий
(фотографическая широта)
Имеется, в разных частях изделия допускается перепад по экспозиционной
дозе не менее чем в 3000 раз в рамках одной экспозиции и одного
сканирования
Система стирания Встроенная, светодиодная
Чувствительность контроля по ГОСТ 7512-82 в диапазоне
радиационных толщин до 100мм стали, не хуже
1 класс
Чувствительность контроля по ПНАЭ Г-7-010-89 в
диапазоне радиационных толщин до 100мм стали, не хуже
1 категория
Сертификат средства измерения Комплекс внесен в Госреестр средств измерений.
Система обработки и архивирования изображений
Исполнение Ноутбук с диагональю экрана 19"
Процессор Intel Core i5
Память 8 Гб
Жёсткий диск 1 Тб
Операционная система Windows 7 х64

Ток питающей электросети 110-220В (AC) ±10%, 50Гц ±5 или аккумулятор 24В
Влажность (без конденсации влаги) до 80% при 25 °С
Максимально потребляемая мощность 80 Вт
Габариты сканирующего устройства (ДхШхВ) 410x330x310 мм
Вес сканирующего устройства 16 кг



Комплект поставки:



  • Цифровой радиографический сканер ФОСФОМАТИК-40 / 100-HPX-PRO - 1 шт.
  • Ноутбук с ПО улучшения и архивирования изображений - 1 шт.
  • Гибкая фосфорная пластина Flex Blue 10*43см - 1 шт.



Прочие характеристики

Исполнение комплекса цифровой радиографии - переносное со встроенным аккумулятором и с функцией обдува пластин сжатым воздухом при подаче на сканирование. Идеален для полевых условий эксплуатации размещения в мобильных лабораториях.



Протяжка пластин - горизонтальная без изгиба пластин. Пластина подается на сканирование лицевой поверхностью вверх, отсутствует трение чувствительного слоя по направляющим поверхностям. Сканирующая оптика располагается над пластиной, а не под ней, что предотвращает попадание пыли на оптику и ухудшение качества изображений в ходе эксплуатации прибора.



Применяемые электронная схема и алгоритм обработки входного сигнала обеспечивают перепад входных экспозиционных доз для одного снимка более 3000/1. Есть возможность за одну экспозицию и одно сканирование контролировать изделия с десятикратным перепадом толщин (от 3 до 30 мм на одном снимке) при сохранении чувствительности по 1 классу, ГОСТ 7512-82 во всем диапазоне.



Чувствительность контроля примерно соответствует получаемой на радиографической пленке Kodak MX125. Максимальная ширина пластин - 15см. Встроенная светодиодная система стирания пластин.



Чувствительность контроля - по 1 классу по ГОСТ 7512-82; по 1-ой категории ПНАЭГ-7-010-89. Комплекс имеет подтверждающие документы на соответствие ГОСТ 7512-82 и ПНАЭГ-7-010-89 а также утвержденные уполномоченным органом методические инструкции.



Температурный диапазон применения пластин - от -50 до +85 °C.



Введите число *
Спрашивает: Игорь:

Готовлю документы на закупку 2023 год, прошу сообщить ориентировочную стоимость ПЕРЕНОСНОЙ КОМПЛЕКС ЦИФРОВОЙ РАДИОГРАФИИ ФОСФОМАТИК-40 / 100-НРХ-PRO
