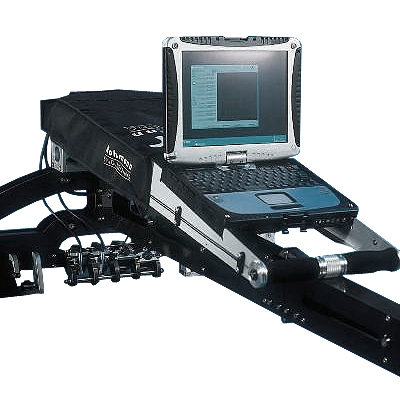

Вихретоковый дефектоскоп DRAISINE для контроля железнодорожных рельсов

  • Вихретоковый дефектоскоп Draisine 320 (2-х канальный), дефектоскоп Draisine 340 (4-х канальный), дефектоскоп Draisine 380 (8-ми канальный)

    /images/all/3/721/big/img_5.jpg

    jijijij

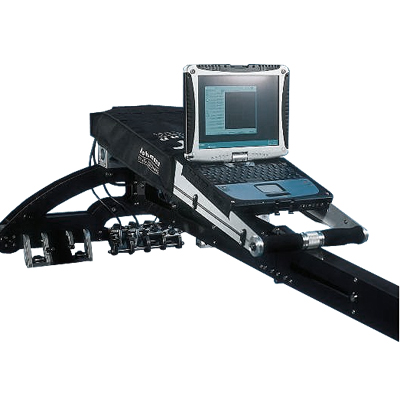

    Вихретоковый дефектоскоп DRAISINE для контроля железнодорожных рельсов
  • /images/all/3/721/big/img_14.jpg

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Rohmann GmbH


Страна производитель: Германия Германия

Гарантия: 1 год
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Вихретоковый дефектоскоп DRAISINE для контроля железнодорожных рельсов

Тип оборудования: дефектоскоп вихретоковый

Производитель дефектоскопов: Rohmann GmbH, Германия

Серия: DRAISINE 300

Модели: Draisine 320, Draisine 340, Draisine 380

Описание: вихретоковый прибор для поиска дефектов

Гарантия на дефектоскоп DRAISINE: 12 месяцев.

Отличительные особенности вихретокового дефектоскопа Draisine 300:

  • Ультралегкий корпус из карбонового волокна (CFK)
  • Маленький Размер
  • Большая Управляемость
  • Для работы требуется лишь один оператор
  • Применяется для вихретокового контроля рельсов и стрелок

Железнодорожные рельсы подвергаются огромным нагрузкам:

Они находятся под воздействием увеличения количества перевозок, циклирования нагрузок, увеличения осевых нагрузок и скоростей передвижения, особенно на скоростных дорогах. Поэтому рельсы должны контролироваться очень тщательно, учитывая их огромную нагрузку. И именно поэтому работа над модернизированием рельсовых дефектоскопов так важна для обнаружения и оценки различных типов дефектов как в теле рельсы, так и в сварных швах.

Тележка прибора Draisine сделана из ультралегкого карбонового волокна и легко передвигается одним операторов. Тележка может быть собрана и разобрана в течение нескольких минут. Прибор универсален и может работать с большим разнообразием вихретоковых датчиков, в зависимости от того какие у вас есть под рукой.

Управление тележкой осуществляется с помощью нового запатентованного магнитного держателя, который обеспечивает чрезвычайно гладкое управление и точный осмотр всей головки рельсы. Тележка управляется исключительно магнитной силой (регулируемой) и полностью подходит для стрелок. Применяться могут как скользящие, так и бесконтактные датчики. Преобразователи имеют керамическую защиту, предохраняющую их от изнашивания и случайных ударов.

Вихретоковый дефектоскоп DRAISINE с тележкой для ручной диагностики железнодорожного полотна применяются в следующих областях:

  • Локальный последовательный контроль
  • Контроль стрелок (полностью подходит для стрелок)
  • Диагностика труднодоступных дорог
  • Повторная проверка неоднозначных результатов
  • Предварительный и последующий осмотр во время строительства дороги
  • Может использоваться на всех железнодорожных системах
  • Для контроля всех стандартных профилей рельса

Технические характеристики дефектоскопов DRAISINE:

Конструкция

  • Запатентованная методика контроля, с использованием магнитного держателя вдоль движения (нет штырьковых роликов, регулируемая сила притяжения)
  • Прибор сделан из CFK (карбон) - очень крепкий и в то же время очень легкий
  • Может быть собран в маленький чехол
  • Легкая и удобная ручная сборка (не требуется дополнительных инструментов)
  • Небольшое сопротивление при движение с легким ручным управлением
  • Абсолютно целостная система, просто включите прибор и подключите датчик

Датчики

  • Специальный датчик для контроля рельсов. Простой датчик для оценки глубины трещин (обнаруживает       приблизительно до 3мм глубиной). Комбинированные датчики обеспечивают оценку глубины с высокой разрешающей способностью;
  • Постоянная корректировка пути движения;
  • Скользящий датчик с корректировкой угла;
  • Возможность использования скользящих и бесконтактных датчиков;
  • Керамическая защита для датчиков (скользящий блок);
  • Головки датчиков приспособленные к профилю рельсов;
  • Система автоматической подстройки под изменяющийся рельеф рельсов (например, при износе). Ширина зоны контроля приблизительно 8 мм (0.2");
  • Датчики оптимизированы для трещин, выходящих на поверхность рельса.

Модели вихретокового дефектоскопа Draisine 300:

  • Draisine 320 (2 канальный):

        - 4 датчика адаптированных под профиль

        - 2 активных канала сканирования

  • Draisine 340 (4 канальный):

        - 4 датчика адаптированных под профиль

        - 4 активных канала сканирования

  • Draisine 380 (8 канальный):

        - 8 датчиков адаптированных под профиль

        - 8 активных каналов сканирования

Программное обеспечение

  • Синхронизация пути при получение данных
  • Показ дефектов на их позициях
  • Выбор отображения трещины или глубины ее залегания
  • Отображения нескольких каналов на дисплее
  • Возможность отображения С-скана
  • Выбор online или offline измерения

Надежность системы: класс защиты IP65

Время работы: полномасштабная работа 5-6 часов

Вес: около 12кг включая датчики с проводами (без ноутбука)

Вихретоковый дефектоскоп Draisine Light включает в комплект поставки: Draisine, прибор ELOTEST M2 V3 (одноканальный), 2 датчика адаптированные под профиль, 1 активный канал сканирования.

Надежность: класс защиты IP65

Время работы: полномасштабная работа 5-6 часов

Вес: около 5кг включая датчики с проводами.

*Технические характеристики и комплект поставки дефектоскопа DRAISINE могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по дефектоскопу DRAISINE можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем вихретоковые дефектоскопы по всей России курьерскими службами и транспортными компаниями.
