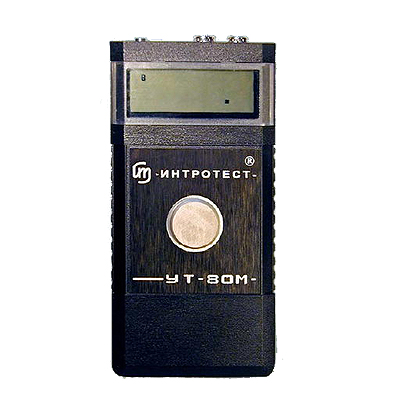

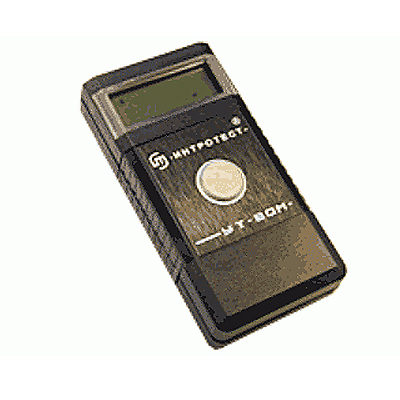

Ультразвуковой толщиномер УТ-80М

  • Ультразвуковой толщиномер УТ-80М

    images/all/3/726/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер УТ-80М
  • Ультразвуковой толщиномер УТ-80М

    images/all/3/726/big/img_14.jpg

    Ультразвуковой толщиномер УТ-80М

    Ультразвуковой толщиномер УТ-80М

снят с производства

Гарантия: 1 год
Внесен в Госреестр СИ.
Руководство по эксплуатации: Скачать (PDF, 232.08KB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Интротест Москва


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Доставляем толщиномеры по всей России (Красноярск, Новосибирск, Санкт-Петербург, Челябинск, Екатеринбург и др. города) курьерскими службами и транспортными компаниями!

Толщиномер УТ-80М

Назначение прибора



Толщиномер ультразвуковой УТ-80М предназначен для измерения толщины стальных изделий, в том числе с корродированными поверхностями, при одностороннем доступе к ним.



Толщиномер УТ-80М обладает следующими отличительными особенностями:



  • максимальная простота в эксплуатации;
  • не требует калибровки;
  • возможность комплектации высокотемпературным преобразователем по спецзаказу.
  • разрешающая способность 0.1 мм; настройка на скорость распространения ультразвука 5930м/с, что соответствует скорости ультразвука для низкоуглеродистых сталей;
  • жидкокристаллический цифровой индикатор с электролюминесцентной подсветкой;
  • уверенная работа в жестких полевых условиях (температура и длительность работы не влияют на точность измерения);
  • малые габариты, позволяющие использовать УТ - 80М как карманный прибор;
  • максимальная простота эксплуатации: всего один орган управления - "включение питания" (толщиномер не требует настройки и готов к работе сразу после включения);
  • чехол защищает толщиномер при работе в полевых условиях;
  • толщиномер может комплектоваться высокотемпературным ПЭП для контроля объектов с температурой поверхности до 300° С;
  • по специальному заказу толщиномер может быть настроен на любую фиксированную скорость ультразвука для контроля объектов из стекла, пластмассы, полиэтилена, керамики и других материалов.



Основные технические характеристики ультразвукового толщиномера УТ-80М:



Рабочие частоты 2,5; 5,0 МГц
Диапазон измерения (по стали) от 1,0 до 100 мм
Погрешность измерения ± (0,1 + 0,01 H) мм
Дискретность измерения 0,1 мм
Диапазон устанавливаемых скоростей УЗ колебаний фиксированная скорость 5930 м/с
Память отсутствует
Интерфейс связи с персональным компьютером отсутствует
Электрическое питание:
- сеть переменного тока
- аккумуляторное

нет
3,6 В
Время непрерывной работы до 100 ч
Диапазон рабочих температур от - 25 до + 50 °С
Степень защиты корпуса IP 53
Габаритные размеры не более 120x60x30 мм
Масса не более 0,15 кг



Технические характеристики преобразователей для ультразвукового толщиномера УТ-80М:



Диапазон измерения толщины по стали - от 1,0 до 300,0 мм. (Зависит от типа используемого УЗ ПЭП).



Тип УЗ преобразователя Диапазон по стали
П112-2,5-12\2-А 2,5 -300,0 мм
П112-5,0-12\2-Б 1,0 - 100,0 мм
П112-5,0-4х4-Б 1,0 - 100,0 мм
П112-5,0(2,5)Т-12\2Б до 300 °С. 3,0 - 50,0 мм

Где:
«А» - материал призмы\протектора - полиимид(оргстекло).
«Б» - материал призмы\протектора - кварцевое стекло.



  • Дискретность отсчета цифрового индикатора 0,1 мм.
  • Предел допускаемой основной абсолютной погрешности толщиномера (на плоскопараллельных образцах с шероховатостью поверхности Ra ?10 мкм): ? = ± (0,1+0,01X), где Х - измеряемая толщина в мм.
  • Предел допускаемой дополнительной погрешности толщиномера при шероховатости поверхности измеряемых изделий менее Rz 160 мкм не превышает основной погрешности.
  • Предел допускаемой дополнительной погрешности толщиномера, вызванной изменением температуры окружающего воздуха во всем диапазоне рабочих температур, не превышает основной погрешности измерения.
  • Предел дополнительной погрешности измерения толщины изделий с непараллельными поверхностями при минимальном радиусе кривизны поверхности контролируемого изделия 20 мм не превышает предела допускаемой основной погрешности.
  • Время установления показаний на цифровом индикаторе толщиномера не более 1 с.
  • Время установления рабочего режима 1 с.
  • Электрическое питание толщиномера - автономное - от встроенной аккумуляторной батареи номинальным напряжением 3,6 В. Электрическое питание зарядного устройства - сеть переменного тока напряжением от 187 до 242 В и частотой (50 ± 1) Гц.
  • Максимальная мощность, потребляемая от сети переменного тока при зарядке аккумуляторной батареи, не более 5 В·А. 2.11.
  • Время непрерывной работы толщиномера от полностью заряженной встроенной аккумуляторной батареи в режиме работы прибора без подсветки цифрового индикатора при температуре окружающей среды 20 °С, не менее 150 часов.
  • Порог включения автоматической сигнализации разряда встроенной аккумуляторной батареи 3,0 -3,3 В.
  • Максимальное время контакта высокотемпературного ПЭП с поверхностью контролируемого изделия, нагретой выше 100 °С, не более 5 сек. с последующим перерывом 40 сек.
  • Рабочая частота УЗ ПЭП от 1,25 до 10,0 МГц.
  • Максимальный размер контактной площадки УЗ ПЭП - диаметр 12 мм.
  • Габаритные размеры электронного блока толщиномера: 120х60х30 мм.
  • Масса электронного блока не более 0,15 кг.
  • Срок службы толщиномера не менее 5 лет.



Комплект поставки ультразвукового толщиномера УТ-80М:



Толщиномер ультразвуковой специализированный УТ-80М
(электронный блок)
1 шт.
Ультразвуковой пьезоэлектрический преобразователь (ПЭП) * 1 шт.
Чехол для электронного блока ** 1 шт.
Сумка для переноски ** 1 шт.
Тест-образец (на корпусе толщиномера) 1 шт.
Зарядное устройство 1 шт.
Отвертка для подстройки «нуля» толщиномера 1 шт.
Толщиномер ультразвуковой специализированный УТ-80М.
Руководство по эксплуатации.
1 экз.

* - количество поставляемых ПЭП, их тип и рабочая частота оговариваются при оформлении заказа.
** - поставляется за дополнительную плату.

Каждый толщиномер может комплектоваться УЗ ПЭП только с одинаковым материалом призмы («А» или «Б»).

Ультразвуковой толщиномер УТ-80М

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

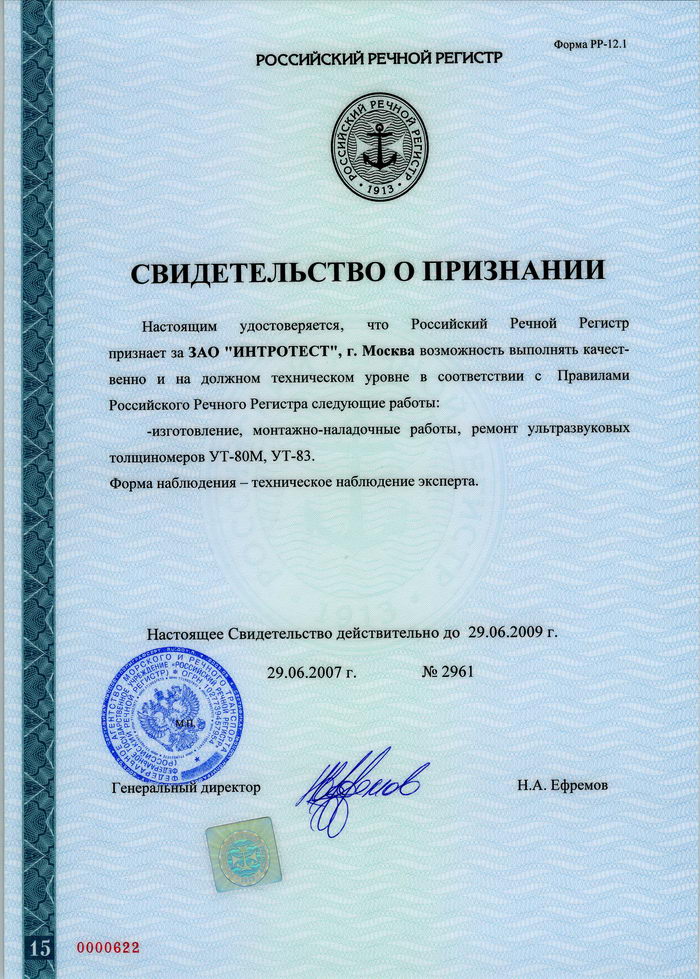

Свидетельство о признании ФГУ
