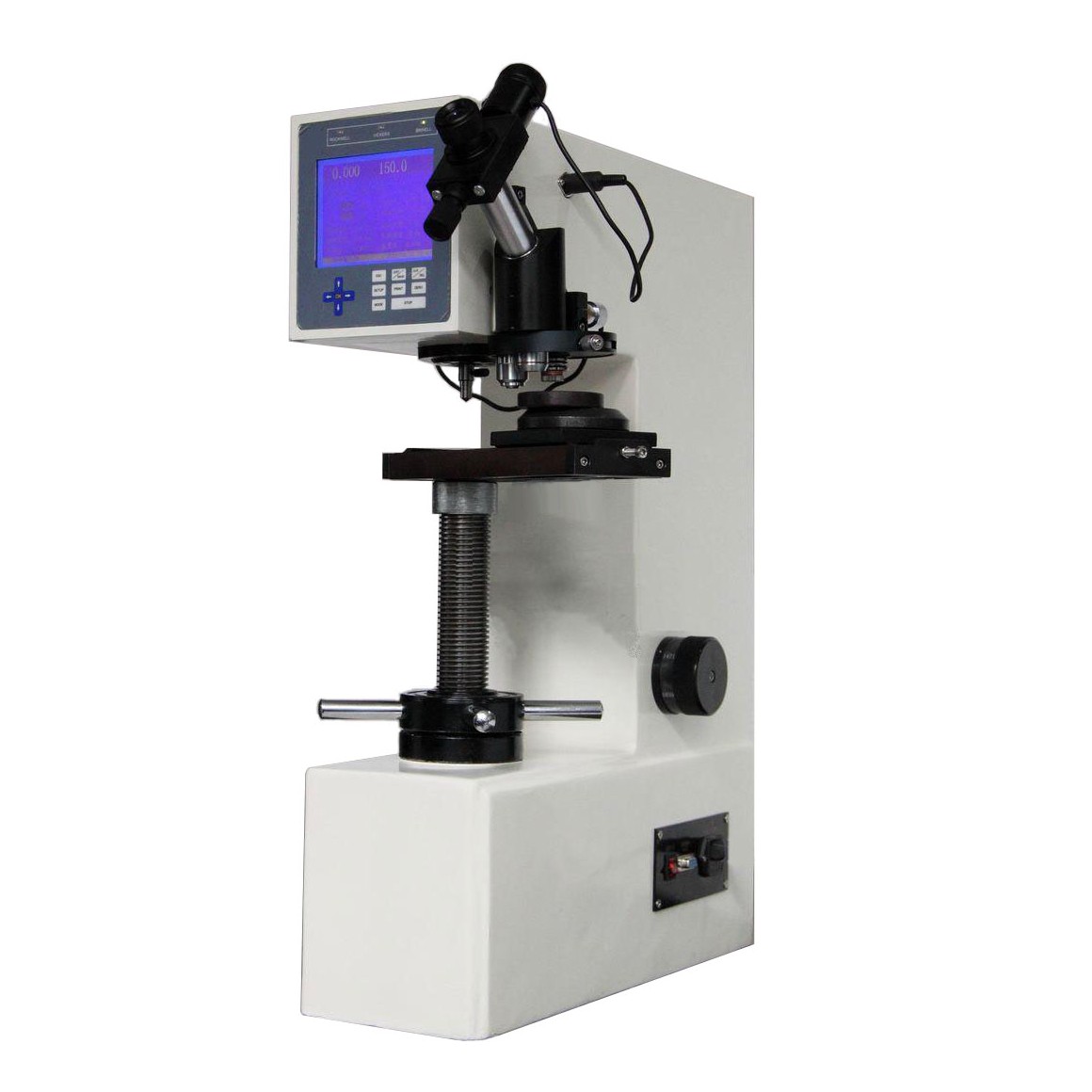

Назначение твердомера ИТБРВ-187,5-АМ:
Твердомер модификации ИТБРВ-187,5-АМ предназначен для измерения твердости твердых сплавов, а также закаленных и не закаленных сталей, литья, графитизированных твердых сплавов, подшипниковые стали, алюминиевые сплавы, тонких плит твердых сплавов, закаленных и не закаленных сталей, меди, цинкованные, хромированные и луженые покрытия поверхностей, подшипниковые стали, алюминиевые сплавы по методам Бринелля, Роквелла и Виккерса.
Особенности твердомера ИТБРВ-187,5-АМ:
Технические характеристики твердомера ИТБРВ-187,5-АМ:
| Модификация | ИТБРВ-187,5-АМ | ||
| Шкалы твердости | HRA, HRB, HRC, HRD, HRE, HRF, HRG, HRH, HRK,HBW2.5/31.25, HBW2.5/62.5, HBW5/62.5, HBW2.5/187.5,HV30, HV100 | ||
| Предварительная нагрузка | 10 кгс (98Н) | ||
| Нагрузка | 60кгс (588Н), 100кгс (980Н), 150кгс (1471Н),31,25кгс(306,5Н), 62,5кгс (612,9Н), 187,5кгс (1839Н),30кгс(294,2Н) | ||
| Пределы допускаемой относительной погрешности предварительной (основной) нагрузок, % | ± 1,0 (±1,0) | ||
| Диапазоны измерений твердости | HRA:70～85, HRB:30～100, HRC:20～67, HB:4～450, HV:14～1000 | ||
| Пределы допускаемой погрешности в единицах твердости | |||
| Метод измерений | Вид индентора | Значение твердости эталонной меры твердости 2-го разряда, в единицах твердости | Пределы допускаемой погрешности измерений твердости, в единицах твердости |
| метод Роквелла: | Алмазный конус | 83 ± 345 ± 565 ± 5 | ± 1,2± 1,5± 1,0 |
| ШарикD=1,588 мм | 90 ± 10 | ± 2,0 | |
| метод Супер-Роквелла | Алмазный конус | 80 ± 445 ± 5 | ± 1,0± 2,0 |
| ШарикD=1,588 мм | 76 ± 6 | ± 2,0 | |
| метод Бринелля | Шарики диаметрами (2,5 ± 0,0025),(5 ± 0,004)(10 ± 0,005) ммпо ГОСТ 3722-81, степень точности 20 | 200 ± 50 400 ± 50 600 ± 50 |
± 3,0 ± 3,0 ± 3,0 |
| метод Виккерса | наконечник НП по ГОСТ 9377-81 | 450 ± 75; 800 ± 50 | ± 3 |
| Максимальная высота образца, мм | 170 (для метода Роквелла)140 (для методов Бринелля, Виккерса) | ||
| Максимальное расстояние от центра индентора до стенки твердомера, мм | 135 | ||
| Рабочие условия эксплуатации:- температура окружающего воздуха, °С;-относительная влажность, %;- атмосферное давление, кПа | 15~25 45~8084,0~106,7 | ||
| Источник питания | ~220 В, 50 Гц | ||
| Габаритные размеры, мм, не более | 465×180×655 | ||
| Масс прибора, кг, не более | 85 | ||
Комплект поставки твердомера ИТБРВ-187,5-АМ:
| Наименование и условное обозначение | Количество, шт |
| Твердомер ИТБРВ-187,5-АМ | 1 |
| Измерительный микроскоп с оптическим микрометром Omron | 1 |
| Алмазный индентор, конус с углом 120° при вершине | 1 |
| Алмазный индентор пирамидальной формы с углом 136о при вершине | 1 |
| Шаровой индентор, Ø1,588 мм | 1 |
| Шаровой индентор, Ø2,5 мм | 1 |
| Шаровой индентор, Ø5,0 мм | 1 |
| Стол большой плоский | 1 |
| Стол плоский | 1 |
| Стол V – образный | 1 |
| Эталонные меры твердости 2-го разряда | 5 |
| Кабель питания | 1 |
| Руководство по эксплуатации и паспорт | 1 |
|
