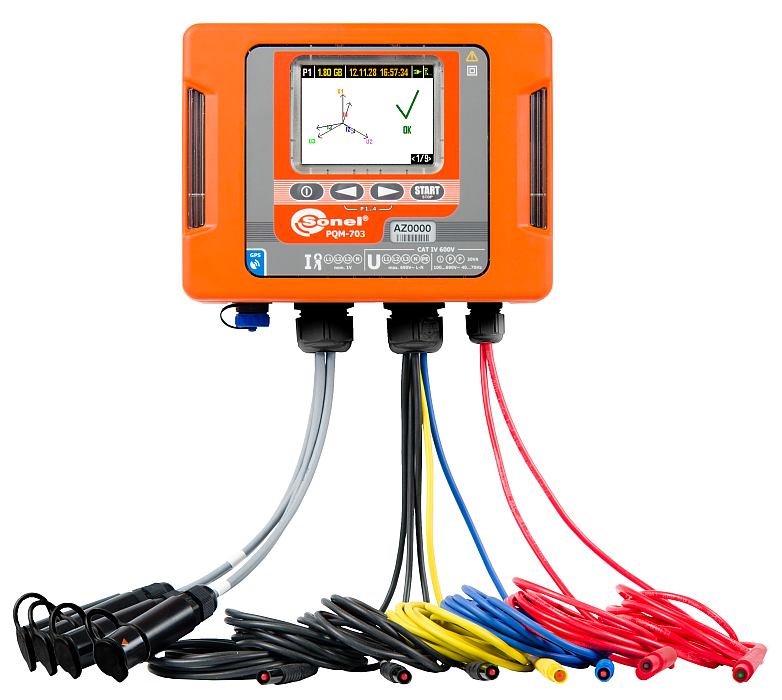

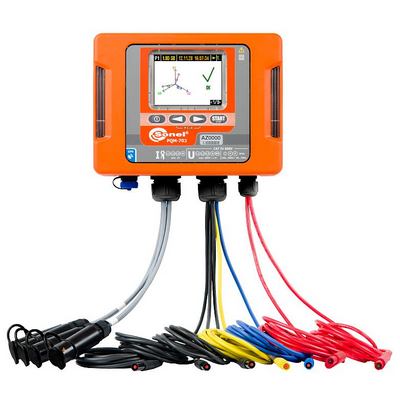

Назначение и область применения анализатора PQM-703:

PQM-703 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ 30804.4.30-2013 (ГОСТ Р 51317.4.30–2008 (МЭК 61000-4-30:2008)), ГОСТ 30804.4.7-2013 (ГОСТ Р 51317.4.7–2008 (МЭК 61000-4-7:2002)) и ГОСТ 32144-2013 (ГОСТ Р 54149-2010).

Анализатор параметров качества электрической энергии PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.

В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

Основные характеристики анализатора PQM-703:

• полное соответствие классу А;
• регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс);
• GPS модуль для синхронизации времени;
• GSM модуль для обмена данными (настройки, управление, считывание данных);
• степень защиты корпуса IP65;
• автоматическое формирование протоколов регистрации.

Измерение и регистрация:

• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц;
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (E_P), реактивной (E_Q), полной (E_S);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока;
• до 50-й интергармоники напряжения и тока;
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера P_ST и P_LT;
• несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
• осциллограмм тока и напряжения для каждого периода усреднения.

Технические характеристики анализатора PQM-703:

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)	10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В	0,01%×Unom	± 0,001 Unom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom
Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50)	От 0 до 200% Unom	0,01%×Unom	±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50)	От 0 до 100,0% (для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,001%×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм
	С измерительными клещами C-7
	От 0,01 А до 100 А (~) (360 АP-P)	0,01%×Inom	± (0,005×IRMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IH, h<0,03×Inom) ±0,05×IH, h ( IH, h≥0,03×Inom)
Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	±0,0015×Inom (IC, i<0,03×Inom) ±0,05×IC, i ( IC, i≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50)	От 0 до 100,0% (для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера Pst	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05×Pstизм
Длительная доза фликера Plt	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,05 ×Pltизм
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Управляющие сигналы сети	От 5 до 3000 Гц	0,01 Гц	± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh
Переходные процессы (10 МГц)	±6000 В	5 В	±(5% + 25 В)

• U_RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
• I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
• U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
• I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
• K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
• h – порядковый номер гармоники;
• U_{H, h изм} – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
• I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
• THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
• THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
• P(E_p)_изм - измеренное значение активной мощности (активной энергии);
• Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
• S(E_S)_изм - измеренное значение полной мощности (полной энергии);
• P_{st изм} - измеренное значение кратковременной дозы фликера;
• P_{lt изм} - измеренное значение длительной дозы фликера.

Программное обеспечение анализатора PQM-703:

Программное обеспечение SONEL Analysis 2.0 — приложение необходимое для настройки и анализа данных регистрации.

Конфигурация анализатора:

• Возможность настройки измерителя и формирования протокола измерений согласно ГОСТ 32144-2013 (ГОСТ Р 54149-2010).
• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
• Режим измерения в реальном времени
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.
