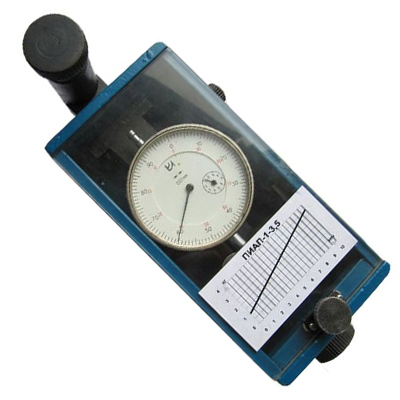

Адгезиметр СМ-1

  • Адгезиметр СМ1

    /images/all/3/76/big/img_5.jpg

    jijijij

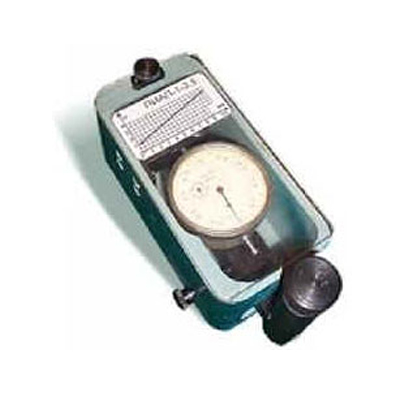

    Адгезиметр СМ-1
  • Адгезиметр СМ-1

    /images/all/3/76/big/img_14.jpg

    Адгезиметр СМ-1

    Адгезиметр СМ-1

ЦЕНА: 31 944 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Квазар


Страна производитель: Россия Россия
Артикул: 00204
Гарантия: 1 год
Калибровка дополнительно
Руководство по эксплуатации: Скачать (PDF, 1.25MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Адгезиметр СМ-1

Тип оборудования: адгезиметр, измеритель адгезии

Производитель адгезиметра СМ 1: Россия

Серия: СМ

Модель: СМ-1

Описание: Прибор для измерения адгезии битумной изоляции трубопроводов

Адгезиметр СМ-1

Назначение механического адгезиметра СМ-1

Адгезиметр СМ-1 предназначен для определения адгезии битумной изоляции трубопроводов. Контроль адгезии осуществляется прибором СМ-1 по методу Б, согласно Приложения 4 ГОСТа 25812-83.

Адгезиметр СМ–1 используется для контроля битумных покрытий на сдвиговую адгезию. Проведение контрольных мероприятий подобного рода – немаловажная часть комплексного контроля состояния изоляции.

Объектами испытаний Адгезиметра СМ -1 являются трубы с изоляционным покрытием на битумной основе. Измерения проводятся в трех точках, находящихся на расстоянии друг от друга не менее 0,5 м.

Адгезиметр СМ–1 позволяет регистрировать адгезию, когезию, а в случае, когда оба типа разрушений присутствуют одновременно – смешанный характер разрушений.

Принцип работы Адгезиметра СМ–1 состоит в том, что на исследуемом покрытии делаются надрез до самого металла, после чего на образец защитного покрытия передается усиление, создающее деформацию пружины прибора. Степень деформации фиксируется индикатором адгезиметра.

Адгезиметр СМ-1 может функционировать при температуре воздуха от -15°С до 25°С. Погрешность измерений прибора составляет 1,0 Н/см.

Требования к образцам для адгезиметра СМ1:

  • Образцами для испытания служат трубы с защитными покрытиями на основе битумных мастик.
  • Определение адгезии проводят в трех точках, отстоящих друг от друга на расстоянии не менее 0,5м.

Устройство адгезиметра СМ-1

Адгезиметр СМ-1 внутри состоит из: корпуса 1, внутри которого расположена перемещающаяся система ведущего 2 и ведомого 3 штоков, соединенных между собой тарированной пружиной 4. Ведущий горизонтальный шток 2, предназначенный для сжатия пружины 4, приводится в движение вращением винта 5, шарнирно закрепленного в торцевой части корпуса прибора. На штоке 2 закреплен кронштейн 6 с регулировочным винтом 7 и стопорной гайкой 8, предназначенные для передачи значений линейкой деформации тарированной пружины 4 на подвижную ножку индикатора 9. Индикатор 9 укреплен в чаше 10 при помощи стопорного винта 11.

Нож 12 для сдвига образца защитного покрытия укреплен внутри вертикального штока 13, перемещающегося внутри втулки 14 при вращении винта 15, закрепленного шарнирно в передней части корпуса прибора 16. На нижнем основании корпуса прибора укреплены три опорных ножа 17, предназначенные для крепления прибора на поверхности изолированного трубопровода. На верхней съемной крышке прибора 18 укреплена шкала 19 для пересчета показаний индикатора 9 на усилие сдвига образца. В комплект прибора входит стальной нож для надреза защитного покрытия.

Работа с адгезиметром СМ-1

Подготовка к испытаниям.
Стальным ножом 12 вручную (черт.1) делают надрез размером 10x10 мм до металла в испытуемом защитном покрытии 1 (черт.2). Вокруг надреза расчищают площадку 2 размером 30x35 мм Чертеж 1. (снимают покрытия) для сдвига образца покрытия 3. Устанавливают прибор СМ-1 на защитное пок-рытие так, чтобы передняя грань ножа 12 находилась против торцевой плоскости вырезанного образца (черт.2). Поднимают вверх нож 12 с помощью вращения винта 15, затем нажимают на кор-пус прибора так, чтобы опорные ножи 17 вошли в защитное покрытие. Подводят нож 12 с помощью вращения винта 5 до соприкосновения с торцевой плоскостью образца, вращением винта 15 Чертеж 2 опускают нож до металлической поверхности трубы. Снимают крышку прибора 18, устанавливают нуль на индикаторе доведением подвижной ножки индикатора до соприкосновения с торцом регулировочного винта 7 и вращением верхней подвижной обечайки индикатора.

Проведение испытаний.
Передают усилие с помощью вращения винта 5 на нож 12, а следовательно, и на образец защитного покрытия через шток 2 и 3 и тарированную пружину 4. Вращение винта 5 проводят по часовой стрелке (приблизительно) со скоростью 1/4 об/с, что соответствует скорости деформации пружины 15 мм/мин.

Деформацию пружины, пропорциональную передаваемую усилию, фиксируют индикатором. Ведомый шток 3 вместе с ножом 12 горизонтально перемещается, в результате чего индикатор смещается относительно торцевой плоскости регулировочного винта 7. рост показаний индикатора при этом прекращается. Фиксируют максимальный показатель индикатора в миллиметрах и по шкале 19 определяют усилие усилие сдвига.
Адгезионный характер разрушения - обнажение до металла.

Когезионный характер разрушения - отслаивание по подклеивающему слою или по грунтовке
Смешанный характер разрушения - совмещение адгезионного и когезионного характера разрушений.
Адгезию защитного покрытия характеризуют усилием сдвига образца изоляции площадью 1 кв.см.

Измерения проводят в интервале температур защитного покрытия от 258 до 298 К (от -15 до 25 градусов). При температуре выше 298 К (25 градусов) допускается показатель менее 0,20 Мпа (2,00 кгс/кв.см), характеризующий адгезию материала.
За величину адгезии защитного покрытия принимают среднее арифметиче6ское трех измерений, вычисленное с погрешностью до 1,0 Н/см (0,1 кгс/кв.см.)

Комплект поставки адгезиметра СМ1:

  • Адгезиметр СМ-1
  • Стальной нож для надреза защитного покрытия
  • Паспорт
  • Упаковка
