Тип оборудования: Измеритель вибрации, виброметр, анализатор вибрации, виброанализатор
Производитель: Россия
Модель: ОПАЛ
Описание: Прибор для измерения параметров вибрации Топаз
Сертификат на виброанализатор Топаз:
- Сертификат Госстандарта РФ. Виброметр ТОПАЗ зарегистрирован в Государственном Реестре средств измерений № 19888-00.

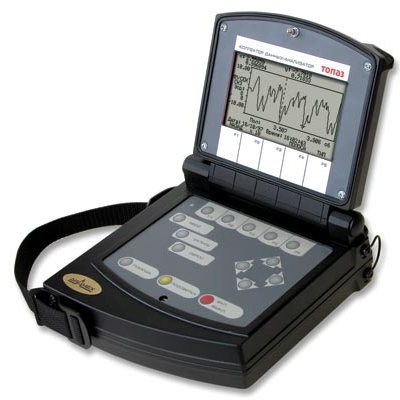

Виброметр Топаз
Виброанализатор ТОПАЗ - это портативный микропроцессорный виброизмерительный прибор, позволяющий решать большинство задач современной вибродиагностики.
Наличие всех необходимых исследовательских функций, расширенный частотный диапазон прибора 0,3...40000 Гц, встроенная балансировочная программа, надежность конструкции и высокая точность метрологических характеристик делают анализатор вибрации ТОПАЗ незаменимым инструментом современного специалиста по вибродиагностике и наладке оборудования.
Виброанализатор ТОПАЗ может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

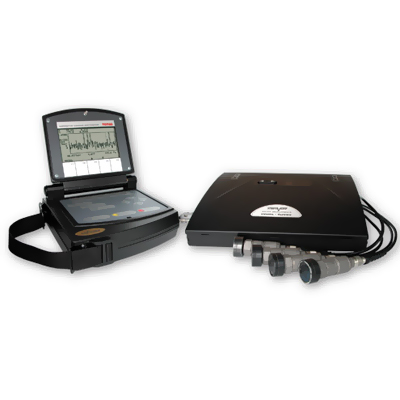

Количество измерительных каналов анализатора может быть увеличено за счет дополнительных модулей расширения на 4, 16 или 64 канала, что позволяет производить последовательный опрос датчиков, не переставляя их из точки в точку.
В измерителе вибрации Топаз предусмотрены специальные функции ранней диагностики состояния подшипников качения и зубчатых передач, измерения пик-фактора, эксцесса и спектра огибающей.
Балансировочная программа прибора позволяет производить динамическую балансировку роторов в собственных опорах при использовании до 16 плоскостей коррекции и до 16 точек измерения. Использование 4 и 16 канальных мультиплексоров позволяет сократить время и обеспечить удобство уравновешивания роторов в собственных опорах.
Для измерения и анализа вибрации низкооборотных машин, например гидрогенераторов, анализатор вибрации ТОПАЗ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.
В виброанализаторе ТОПАЗ предусмотрены функции сложения и разложения векторов, проверки матрицы коэффициентов влияния на устойчивость, расчетов матричным и векторным способами.
Отличительные особенности анализатора вибрации Топаз:
Технические характеристики виброметра ТОПАЗ:
|
Количество измерительных каналов: |
1, (4, 16 или 64 с мультиплексором) |
|
Частотный диапазон: |
0,3...40000 Гц (зависит от типа датчика) |
|
АЦП: |
12 бит |
|
Интегрирование: |
Одинарное и двойное |
|
Калибровка: |
Программируемая |
|
Входы: |
Основной: подключение штатного акселерометра, подключение произвольного датчика Отметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010 |
|
Погрешность измерений: |
< > |
|
Функции обработки: |
Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала |
|
Усреднения: |
Без усреднений, линейные, пиковые, экспоненциальные |
|
Количество линий спектра: |
100, 200, 400, 800, 1600 |
|
Режимы запуска: |
Свободный, от отметчика, от сигнала |
|
Реальный ZOOM: |
Расширение частотного диапазона от 2 до 10 раз |
|
Взвешивание: |
Прямоугольное, Ханнинга |
|
Длина выборки сигналов: |
256, 512, 1024, 2048, 4096 |
|
Длина выборки дампов сигналов: |
4096, 8192, 16384, 32768, 65536 |
|
Измеряемые величины при разгоне/выбеге: |
Общий уровень, пик-фактор, эксцесс, амплитуда/фаза, каскады спектров |
|
Максимальное количество точек разгона/выбега: |
512 |
|
Общий объем памяти / Область данных памяти: |
4 Мбт / 3 Мбт |
|
Дисплей: |
Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности |
|
Скорость обмена с ПК: |
Программируемая: 9600...115200 бод. |
|
Питание: |
Аккумуляторы тип АА 1,2. А·ч, сетевой блок питания |
|
Длительность работы от аккумуляторов: |
5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме |
|
Размеры: |
180х170х70 мм |
|
Масса прибора / комплекта: |
1940 г / 7330 г |
Комплект поставки виброанализатора ТОПАЗ:
Запасные части и дополнительная комплектация виброанализаторов Кварц, Топаз-В, Топаз:
|
Датчики вибрации, фотоотметчик, установочные магниты |
|||||||
|
|
|
артикул |
наименование |
|
|||
|
|
|
1002.1 |
Датчик вибрации с токовым выходом РА-023 |
|
|||
|
|
|
1002.2 |
Датчик вибрации с токовым выходом РА-023-В |
|
|||
|
|
|
1005 |
Датчик вибрации низкочастотный с токовым выходом РА-057 |
|
|||
|
|
|
1006.1 |
Датчик вибрации высокочастотный с осевым выходом МВ-35 |
|
|||
|
|
|
1007.1 |
Датчик вибрации высокотемпературный с осевым выходом по току и напряжению РА-031 |
|
|||
|
|
|
1007.2 |
Датчик вибрации высокотемпературный с боковым выходом по току и напряжению РА-032 |
|
|||
|
|
|
1009.1 |
Фотоотметчик лазерный КР-020Л с метками светоотражающими (100 меток) |
|
|||
|
|
|
1009.2 |
Фотоотметчик лазерный КР-020Л-В с метками светоотражающими (100 меток) |
|
|||
|
|
|
1010 |
Стойка магнитная для лазерного фотоотметчика КР-020Л |
|
|||
|
|
|
1011 |
Метки светоотражающие (100 шт.) |
|
|||
|
|
|
1012.1 |
Датчик вибрации электромагнитный КЕ-010 |
|
|||
|
|
|
1012.2 |
Датчик вибрации электромагнитный КЕ-010-В |
|
|||
|
|
|
1013.1 |
Магнит установочный для датчика вибрации (для плоских поверхностей) |
|
|||
|
|
|
1014.1 |
Магнит установочный для датчика вибрации (для поверхностей округлой формы) |
|
|||
|
|
|
1015.1 |
Щуп для датчика вибрации |
|
|||
|
|
|
1016 |
Молоток импульсный |
|
|||
|
|
|||||||
|
Блоки питания, зарядные устройства, аккумуляторы |
|||||||
|
|
|
артикул |
наименование |
|
|||
|
|
|
1018 |
Блок питания |
|
|||
|
|
|
1022 |
Зарядное устройство |
|
|||
|
|
|
1024 |
Аккумулятор для Кварц, Топаз, Топаз-В |
|
|||
|
|
|
1027 |
Аккумуляторный отсек для Кварц, Топаз, Топаз-В |
|
|||
|
|
|||||||
|
Соединительные кабели, переходники |
|||||||
|
|
|
артикул |
наименование |
|
|||
|
|
|
1040 |
Кабель интерфейса RS-232 |
|
|||
|
|
|
1065 |
Переходник RS-232 to USB |
|
|||
|
|
|
1046 |
Кабель к датчику вибрации 1,5 м |
|
|||
|
|
|
1047 |
Кабель к датчику вибрации 6 м |
|
|||
|
|
|
1048 |
Кабель к датчику вибрации 10 м |
|
|||
|
|
|
1049 |
Кабель к датчику вибрации 15 м |
|
|||
|
|
|
1050 |
Кабель к датчику вибрации 25 м |
|
|||
|
|
|
1051 |
Кабель к датчику вибрации 30 м |
|
|||
|
|
|
1056.1 |
Кабель к фотоотметчику 6 м |
|
|||
|
|
|
1057.1 |
Кабель к фотоотметчику 10 м |
|
|||
|
|
|
1058.1 |
Кабель к фотоотметчику 25 м |
|
|||
|
|
|
1061 |
Переходник BNC-TNC для удлинения кабеля |
|
|||
|
|
|
1064 |
Переходник TNC-ОНЦ для электромагнитного отметчика КЕ-010 |
|
|||
|
|
|||||||
|
Весы электронные, сумка для прибора и принадлежностей |
|||||||
|
|
|
артикул |
наименование |
|
|||
|
|
|
1074 |
Весы электронные до 100 г (точность 0,01 г) |
|
|||
|
|
|
1075 |
Весы электронные до 120 г (точность 0,1 г) |
|
|||
|
|
|
1076 |
Весы электронные до 300 г (точность 0,1 г) |
|
|||
|
|
|
1077 |
Весы электронные до 400 г (точность 0,1 г) |
|
|||
|
|
|
1078 |
Весы электронные до 4 кг (точность 1 г) |
|
|||
|
|
|
1079 |
Сумка для прибора и принадлежностей |
|
|||
|
|
|||||||
|
Обучающие программы, методическая литература, инструкции |
|||||||
|
|
|
артикул |
наименование |
|
|||
|
|
|
3001 |
Мультимедийный обучающий курс "Вибродиагностика I уровень" (Компакт-диск) |
|
|||
|
|
|
4001 |
Инструкция по эксплуатации Кварц, Топаз-В |
|
|||
|
|
|
4005 |
Инструкция по эксплуатации Топаз |
|
|||
|
