Анализатор вибрации КВАРЦ (ТОПАЗ-В)

  • Анализатор вибрации КВАРЦ (ТОПАЗ-В)

    /images/all/3/800/big/img_5.jpg

    jijijij

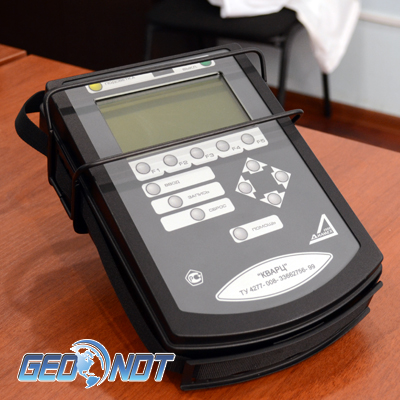

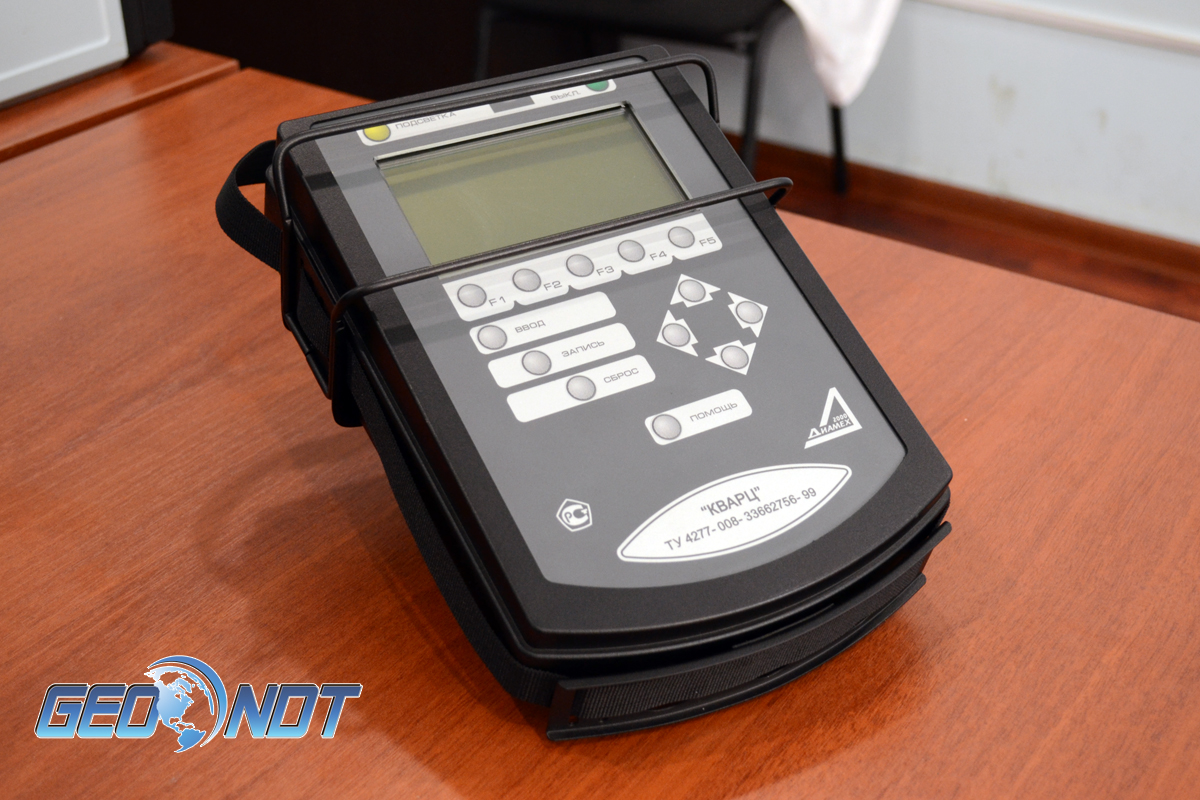

    Анализатор вибрации КВАРЦ (ТОПАЗ-В)
  • Анализатор вибрации КВАРЦ с датчиками

    /images/all/3/800/big/img_14.jpg

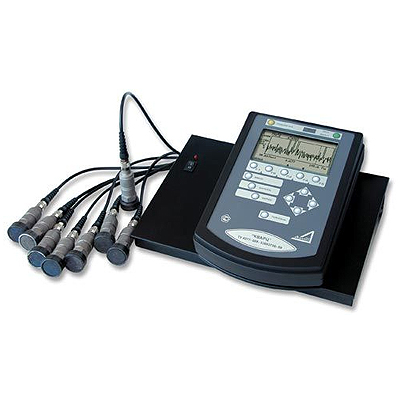

    Анализатор вибрации КВАРЦ с датчиками

    Анализатор вибрации КВАРЦ с датчиками
  • Анализатор вибрации КВАРЦ

    /images/all/3/800/big/img_16.jpg

    1

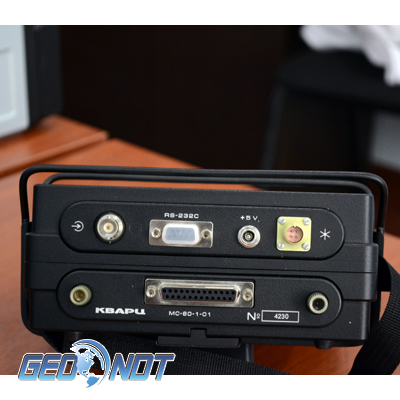

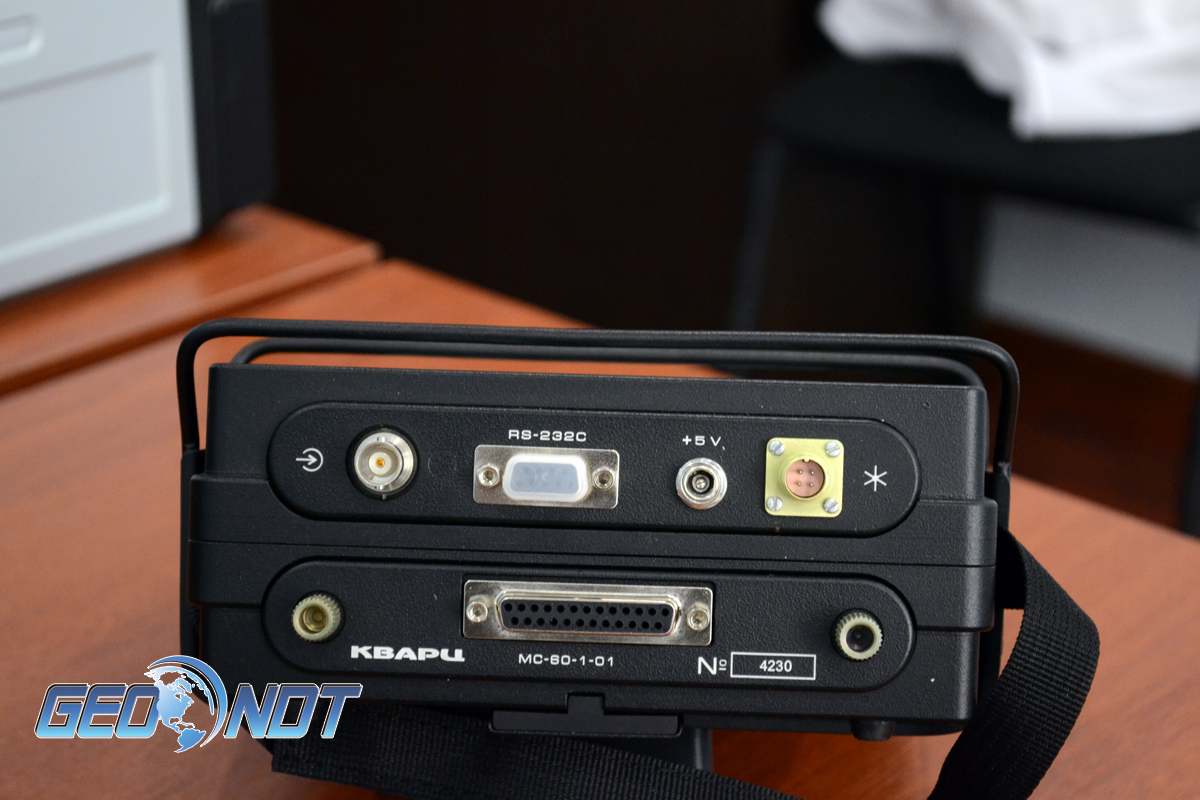

    Анализатор вибрации КВАРЦ
  • виброанализатор КВАРЦ

    /images/all/3/800/big/img_18.jpg

    1

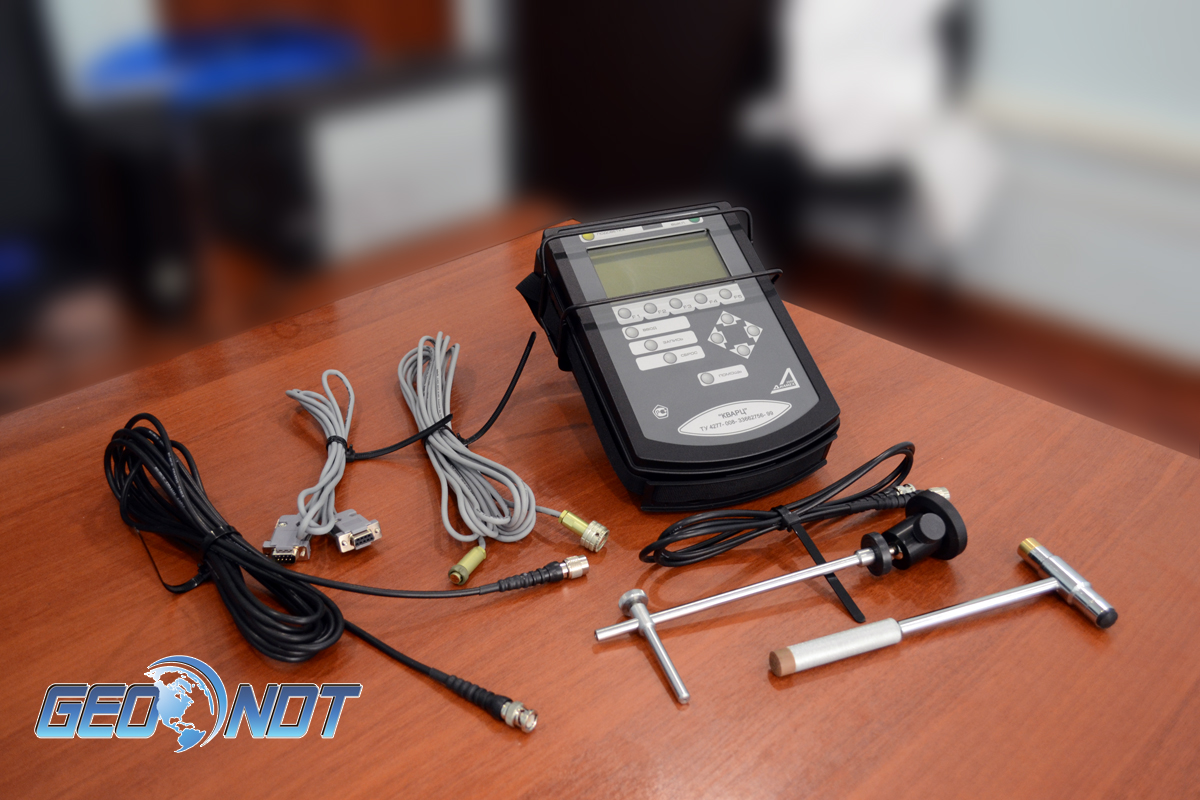

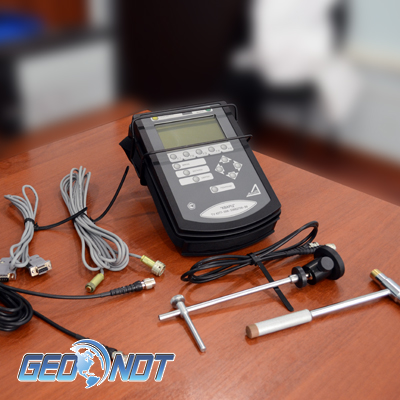

    виброанализатор КВАРЦ

снят с производства
ЗАМЕНА: КВАРЦ-2

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Диамех 2000


Страна производитель: Россия Россия
Артикул: КУ-060
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Калинчев Олег
Менеджер по направлению Диамех 2000
Здравствуйте! Меня зовут Калинчев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 478-03-00 доб. 120

Моб.: +7 (926) 610-24-08

E-mail: ok@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Анализатор вибрации КВАРЦ (ТОПАЗ-В)

Тип оборудования: Измеритель вибрации, виброметр, анализатор вибрации, виброанализатор
Производитель: Россия
Модель:
КВАРЦ (ТОПАЗ-В)
Описание: Прибор для измерения параметров вибрации
Топаз В (Кварц)

Сертификат на виброанализатор КВАРЦ (ТОПАЗ-В):

- Сертификат Госстандарта РФ. Виброанализатор Кварц (Топаз В) зарегистрирован в Государственном Реестре средств измерений № 18675-99.

Виброметр КВАРЦ (ТОПАЗ-В)

Анализатор вибрации КВАРЦ собрал в себе все самые современные мировые достижения в области измерения и анализа вибрации.

Виброанализатор Топаз-В обладает максимальным набором функций и возможностей, реализованных в современной виброизмерительной аппаратуре. Использование измерителя вибрации совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики.

Прибор Кварц может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

Использование в комплекте с анализатором вибрации КВАРЦ расширительного блока на 8 каналов, обеспечивает возможность получения синхронных временных или частотных характеристик разгонов и выбегов агрегатов, а также каскадов спектров одновременно по 8-ми каналам, а с использованием 4, 16 и 64 канальных мультиплексоров количество измерительных каналов может быть увеличено до 64.

Для диагностики подшипников качения и зубчатых передач в виброанализаторе КВАРЦ реализуются такие специальные функции, как спектр огибающей, эксцесс и пик-фактор.

Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации КВАРЦ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

Измерение фазы первой оборотной частоты дает возможность пользователям виброанализатора КВАРЦ осуществлять балансировку ротора в собственных подшипниках. При этом балансировочная программа позволяет использовать до 16 точек измерения в 16 плоскостях коррекции.

С целью обеспечения возможности работы во взрывоопасных помещениях выпускается специальная взрывозащищенная версия прибора ТОПАЗ-В с уровнем взрывозащиты "Повышенная надежность".

Отличительные особенности анализатора вибрации ТОПАЗ-В

·         Высокая степень универсальности

·         Хорошая адаптация к решению проблем диагностики сложных многовальных систем

·         Высокая точность измерений в широком температурном диапазоне -20...+60 °С

·         Низкотемпературный дисплей с высоким разрешением и подсветкой,

·         Возможность синхронного измерения вибрационных параметров по 8 каналам

·         Обновление программного обеспечения через Internet

·         Программируемое переключение канала ввода данных - основной, мультиплексор или 8-канальный блок

·         Система контекстно-зависимых сообщений ПОМОЩИ

·         Двусторонняя связь с системой ДИАМАНТ-2

·         Самообучающий интерфейс пользователя

·         Прочный цельнофрезерованный корпус, обеспечивающий герметичность прибора

·         Мембранная клавиатура с тактильным эффектом

·         Возможность прямого копирования дисплея и текстовых протоколов на принтер

·         Неограниченное время хранения данных

·         Два процессора - управляющий, сигнальный

·         Легкозаменяемые аккумуляторы стандартного размера АА с повышенной емкостью

·         Функция энергосбережения

·         Индикация уровня остаточного заряда аккумуляторов

·         Взрывозащищенная версия ТОПАЗ-В

Основные технические характеристики виброметра КВАРЦ (ТОПАЗ-В)

Количество измерительных

каналов

1, (до 8 синхронных с блоком расширения, 4, 16 или 64 параллельных с мультиплексором)

Частотный диапазон

0,3...40000 Гц (зависит от типа датчика)

АЦП

  12 бит

Интегрирование

  Одинарное и двойное

Калибровка

  Программируемая

Входы

Основной: подключение штатного акселерометра, подключение произвольного датчика

Отметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010

Погрешность измерений:

  < >

Функции обработки

Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала

Усреднения:

Без усреднений, линейные, пиковые, экспоненциальные

Количество линий спектра:

  100, 200, 400, 800, 1600

Режимы запуска:

Свободный, от отметчика, от сигнала

Реальный ZOOM:

Расширение частотного диапазона от 2 до 10 раз

Взвешивание:

  Прямоугольное, Ханнинга

Длина выборки сигналов:

  256, 512, 1024, 2048, 4096

Длина выборки дампов сигналов:

  4096, 8192, 16384, 32768, 65536

Измеряемые величины при разгоне/выбеге:

  Общий уровень, пик-фактор, эксцесс,

  амплитуда/фаза, каскады спектров

Максимальное количество точек разгона/выбега:

  512

Общий объем памяти /

Область данных памяти:

  4 Мбт / 3 Мбт

Дисплей:

Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности

Скорость обмена с ПК:

Программируемая: 9600...115200 бод.

Питание:

Аккумуляторы тип АА 1,2. А·ч, сетевой блок питания

Длительность работы от аккумуляторов:

5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме

Размеры:

  255х175х75 мм

Масса прибора / комплекта:

  2500 г / 7820 г

Стандартная комплектация измерителя вибрации КВАРЦ (ТОПАЗ-В)

·         Датчик вибрации РА-023

·         Установочный магнит для датчика

·         Щуп для датчика

·         Лазерный отметчик КР-020-Л с магнитной стойкой в комплекте с метками светоотражающими (100 шт.)

·         Электромагнитный отметчик КЕ-010

·         Переходник TNC-ОНЦ

·         Импульсный молоток

·         Комплект кабелей (к датчику вибрации - 1,5 м  и 6 м, к лазерному отметчику - 6 м)

·         Комплект запасных аккумуляторов

·         Зарядное устройство, блок сетевого питания

·         Сумка для транспортировки

·         Руководство по эксплуатации

Запасные части и дополнительная комплектация для виброанализатора Кварц, Топаз-В, Топаз

Датчики вибрации, фотоотметчик, установочные магниты







артикул

наименование







1002.1

Датчик вибрации с токовым выходом РА-023







1002.2

Датчик вибрации с токовым выходом РА-023-В







1005

Датчик вибрации низкочастотный с токовым выходом РА-057







1006.1

Датчик вибрации высокочастотный с осевым выходом МВ-35







1007.1

Датчик вибрации высокотемпературный с осевым выходом по току и напряжению РА-031







1007.2

Датчик вибрации высокотемпературный с боковым выходом по току и напряжению РА-032







1009.1

Фотоотметчик лазерный КР-020Л с метками светоотражающими (100 меток)







1009.2

Фотоотметчик лазерный КР-020Л-В с метками светоотражающими (100 меток)







1010

Стойка магнитная для лазерного фотоотметчика КР-020Л







1011

Метки светоотражающие (100 шт.)







1012.1

Датчик вибрации электромагнитный КЕ-010







1012.2

Датчик вибрации электромагнитный КЕ-010-В







1013.1

Магнит установочный для датчика вибрации (для плоских поверхностей)







1014.1

Магнит установочный для датчика вибрации (для поверхностей округлой формы)







1015.1

Щуп для датчика вибрации







1016

Молоток импульсный







  Блоки питания, зарядные устройства, аккумуляторы







артикул

наименование







1018

Блок питания







1022

Зарядное устройство







1024

Аккумулятор для Кварц, Топаз, Топаз-В







1027

Аккумуляторный отсек для Кварц, Топаз, Топаз-В







  Соединительные кабели, переходники







артикул

наименование







1040

Кабель интерфейса RS-232







1065

Переходник RS-232 to USB







1046

Кабель к датчику вибрации 1,5 м







1047

Кабель к датчику вибрации 6 м







1048

Кабель к датчику вибрации 10 м







1049

Кабель к датчику вибрации 15 м







1050

Кабель к датчику вибрации 25 м







1051

Кабель к датчику вибрации 30 м







1056.1

Кабель к фотоотметчику 6 м







1057.1

Кабель к фотоотметчику 10 м







1058.1

Кабель к фотоотметчику 25 м







1061

Переходник BNC-TNC для удлинения кабеля







1064

Переходник TNC-ОНЦ для электромагнитного отметчика КЕ-010







  Весы электронные, сумка для прибора и принадлежностей







артикул

наименование







1074

Весы электронные до 100 г (точность 0,01 г)







1075

Весы электронные до 120 г (точность 0,1 г)







1076

Весы электронные до 300 г (точность 0,1 г)







1077

Весы электронные до 400 г (точность 0,1 г)







1078

Весы электронные до 4 кг (точность 1 г)







1079

Сумка для прибора и принадлежностей







  Обучающие программы, методическая литература, инструкции







артикул

наименование







3001

Мультимедийный обучающий курс "Вибродиагностика I уровень" (Компакт-диск)







4001

Инструкция по эксплуатации Кварц, Топаз-В







4005

Инструкция по эксплуатации Топаз





Введите число *
Спрашивает: Сергей:

Подскажите, пожалуйста, какой прибор и с каким датчиком, может измерить амплитуду колебаний волновода машины ультразвуковой сварки?

Отвечает: Кирилл:

Уважаемый Сергей, для того чтобы подобрать подходящей для Вашей задачи виброанализатор, нам необходима следующая информация: Какая ожидаемая амплитуда колебаний? Приблизительная частота колебаний? А также желательно посмотреть фотографию или схему волновода машины ультразвуковой сварки, чтобы иметь представление о габаритах и какой датчик нужен.


Введите число *

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ




ПОХОЖИЕ ТОВАРЫ

Анализатор вибрации КВАРЦ (ТОПАЗ-В)

Анализатор вибрации КВАРЦ (ТОПАЗ-В)

Тип оборудования: Измеритель вибрации, виброметр, анализатор вибрации, виброанализатор
Производитель: Россия
Модель:
КВАРЦ (ТОПАЗ-В)
Описание: Прибор для измерения параметров вибрации
Топаз В (Кварц)

Сертификат на виброанализатор КВАРЦ (ТОПАЗ-В):

- Сертификат Госстандарта РФ. Виброанализатор Кварц (Топаз В) зарегистрирован в Государственном Реестре средств измерений № 18675-99.

Виброметр КВАРЦ (ТОПАЗ-В)

Анализатор вибрации КВАРЦ собрал в себе все самые современные мировые достижения в области измерения и анализа вибрации.

Виброанализатор Топаз-В обладает максимальным набором функций и возможностей, реализованных в современной виброизмерительной аппаратуре. Использование измерителя вибрации совместно с программным обеспечением ДИАМАНТ-2 позволяет решать практически все задачи вибрационной диагностики.

Прибор Кварц может использоваться и как автономный анализатор вибрации, при этом все измерения и данные анализа записываются в энергонезависимую память прибора, и как составная часть системы мониторинга состояния оборудования, задействовав всю мощь программного обеспечения ДИАМАНТ-2.

Использование в комплекте с анализатором вибрации КВАРЦ расширительного блока на 8 каналов, обеспечивает возможность получения синхронных временных или частотных характеристик разгонов и выбегов агрегатов, а также каскадов спектров одновременно по 8-ми каналам, а с использованием 4, 16 и 64 канальных мультиплексоров количество измерительных каналов может быть увеличено до 64.

Для диагностики подшипников качения и зубчатых передач в виброанализаторе КВАРЦ реализуются такие специальные функции, как спектр огибающей, эксцесс и пик-фактор.

Для измерения и анализа вибрации (вибродиагностики) низкооборотных машин, например гидроагрегатов ГЭС (гидрогенераторов), анализатор вибрации КВАРЦ может поставляться в низкочастотном исполнении (нижний предел частоты 0,3 Гц) в комплекте с низкочастотными датчиками вибрации РА-057.

Измерение фазы первой оборотной частоты дает возможность пользователям виброанализатора КВАРЦ осуществлять балансировку ротора в собственных подшипниках. При этом балансировочная программа позволяет использовать до 16 точек измерения в 16 плоскостях коррекции.

С целью обеспечения возможности работы во взрывоопасных помещениях выпускается специальная взрывозащищенная версия прибора ТОПАЗ-В с уровнем взрывозащиты "Повышенная надежность".

Отличительные особенности анализатора вибрации ТОПАЗ-В

·         Высокая степень универсальности

·         Хорошая адаптация к решению проблем диагностики сложных многовальных систем

·         Высокая точность измерений в широком температурном диапазоне -20...+60 °С

·         Низкотемпературный дисплей с высоким разрешением и подсветкой,

·         Возможность синхронного измерения вибрационных параметров по 8 каналам

·         Обновление программного обеспечения через Internet

·         Программируемое переключение канала ввода данных - основной, мультиплексор или 8-канальный блок

·         Система контекстно-зависимых сообщений ПОМОЩИ

·         Двусторонняя связь с системой ДИАМАНТ-2

·         Самообучающий интерфейс пользователя

·         Прочный цельнофрезерованный корпус, обеспечивающий герметичность прибора

·         Мембранная клавиатура с тактильным эффектом

·         Возможность прямого копирования дисплея и текстовых протоколов на принтер

·         Неограниченное время хранения данных

·         Два процессора - управляющий, сигнальный

·         Легкозаменяемые аккумуляторы стандартного размера АА с повышенной емкостью

·         Функция энергосбережения

·         Индикация уровня остаточного заряда аккумуляторов

·         Взрывозащищенная версия ТОПАЗ-В

Основные технические характеристики виброметра КВАРЦ (ТОПАЗ-В)

Количество измерительных

каналов

1, (до 8 синхронных с блоком расширения, 4, 16 или 64 параллельных с мультиплексором)

Частотный диапазон

0,3...40000 Гц (зависит от типа датчика)

АЦП

  12 бит

Интегрирование

  Одинарное и двойное

Калибровка

  Программируемая

Входы

Основной: подключение штатного акселерометра, подключение произвольного датчика

Отметчик: подключение лазерного отметчика КР-020 л, электромагнитного отметчика КЕ-010

Погрешность измерений:

  < >

Функции обработки

Общий уровень, пик-фактор, эксцесс (состояние подшипников качения); амплитуда/фаза, спектр, форма сигналов, характеристики разгона/выбега, каскады спектров, спектры ударного возбуждения, спектры огибающих сигнала, дамп временного сигнала

Усреднения:

Без усреднений, линейные, пиковые, экспоненциальные

Количество линий спектра:

  100, 200, 400, 800, 1600

Режимы запуска:

Свободный, от отметчика, от сигнала

Реальный ZOOM:

Расширение частотного диапазона от 2 до 10 раз

Взвешивание:

  Прямоугольное, Ханнинга

Длина выборки сигналов:

  256, 512, 1024, 2048, 4096

Длина выборки дампов сигналов:

  4096, 8192, 16384, 32768, 65536

Измеряемые величины при разгоне/выбеге:

  Общий уровень, пик-фактор, эксцесс,

  амплитуда/фаза, каскады спектров

Максимальное количество точек разгона/выбега:

  512

Общий объем памяти /

Область данных памяти:

  4 Мбт / 3 Мбт

Дисплей:

Низкотемпературный ЖКИ с подсветкой 240х128 программная настройка контрастности

Скорость обмена с ПК:

Программируемая: 9600...115200 бод.

Питание:

Аккумуляторы тип АА 1,2. А·ч, сетевой блок питания

Длительность работы от аккумуляторов:

5 часов в режиме непрерывных измерений без подсветки дисплея, более 8 часов в обычном режиме

Размеры:

  255х175х75 мм

Масса прибора / комплекта:

  2500 г / 7820 г

Стандартная комплектация измерителя вибрации КВАРЦ (ТОПАЗ-В)

·         Датчик вибрации РА-023

·         Установочный магнит для датчика

·         Щуп для датчика

·         Лазерный отметчик КР-020-Л с магнитной стойкой в комплекте с метками светоотражающими (100 шт.)

·         Электромагнитный отметчик КЕ-010

·         Переходник TNC-ОНЦ

·         Импульсный молоток

·         Комплект кабелей (к датчику вибрации - 1,5 м  и 6 м, к лазерному отметчику - 6 м)

·         Комплект запасных аккумуляторов

·         Зарядное устройство, блок сетевого питания

·         Сумка для транспортировки

·         Руководство по эксплуатации

Запасные части и дополнительная комплектация для виброанализатора Кварц, Топаз-В, Топаз

Датчики вибрации, фотоотметчик, установочные магниты







артикул

наименование







1002.1

Датчик вибрации с токовым выходом РА-023







1002.2

Датчик вибрации с токовым выходом РА-023-В







1005

Датчик вибрации низкочастотный с токовым выходом РА-057







1006.1

Датчик вибрации высокочастотный с осевым выходом МВ-35







1007.1

Датчик вибрации высокотемпературный с осевым выходом по току и напряжению РА-031







1007.2

Датчик вибрации высокотемпературный с боковым выходом по току и напряжению РА-032







1009.1

Фотоотметчик лазерный КР-020Л с метками светоотражающими (100 меток)







1009.2

Фотоотметчик лазерный КР-020Л-В с метками светоотражающими (100 меток)







1010

Стойка магнитная для лазерного фотоотметчика КР-020Л







1011

Метки светоотражающие (100 шт.)







1012.1

Датчик вибрации электромагнитный КЕ-010







1012.2

Датчик вибрации электромагнитный КЕ-010-В







1013.1

Магнит установочный для датчика вибрации (для плоских поверхностей)







1014.1

Магнит установочный для датчика вибрации (для поверхностей округлой формы)







1015.1

Щуп для датчика вибрации







1016

Молоток импульсный







  Блоки питания, зарядные устройства, аккумуляторы







артикул

наименование







1018

Блок питания







1022

Зарядное устройство







1024

Аккумулятор для Кварц, Топаз, Топаз-В







1027

Аккумуляторный отсек для Кварц, Топаз, Топаз-В







  Соединительные кабели, переходники







артикул

наименование







1040

Кабель интерфейса RS-232







1065

Переходник RS-232 to USB







1046

Кабель к датчику вибрации 1,5 м







1047

Кабель к датчику вибрации 6 м







1048

Кабель к датчику вибрации 10 м







1049

Кабель к датчику вибрации 15 м







1050

Кабель к датчику вибрации 25 м







1051

Кабель к датчику вибрации 30 м







1056.1

Кабель к фотоотметчику 6 м







1057.1

Кабель к фотоотметчику 10 м







1058.1

Кабель к фотоотметчику 25 м







1061

Переходник BNC-TNC для удлинения кабеля







1064

Переходник TNC-ОНЦ для электромагнитного отметчика КЕ-010







  Весы электронные, сумка для прибора и принадлежностей







артикул

наименование







1074

Весы электронные до 100 г (точность 0,01 г)







1075

Весы электронные до 120 г (точность 0,1 г)







1076

Весы электронные до 300 г (точность 0,1 г)







1077

Весы электронные до 400 г (точность 0,1 г)







1078

Весы электронные до 4 кг (точность 1 г)







1079

Сумка для прибора и принадлежностей







  Обучающие программы, методическая литература, инструкции







артикул

наименование







3001

Мультимедийный обучающий курс "Вибродиагностика I уровень" (Компакт-диск)







4001

Инструкция по эксплуатации Кварц, Топаз-В







4005

Инструкция по эксплуатации Топаз





0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2024
