Акустический томограф Каскад-3

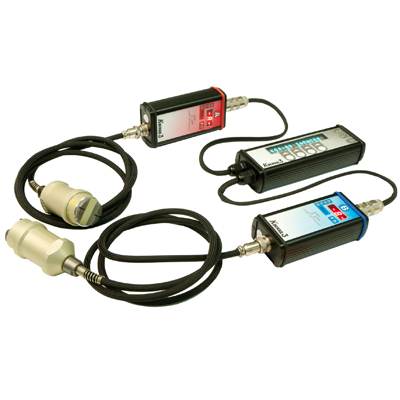

  • АКУСТИЧЕСКИЙ ТОМОГРАФ «КАСКАД-3» (С ФУНКЦИЕЙ КОРРЕЛЯЦИОННОГО ТЕЧЕИСКАТЕЛЯ)

    /images/all/3/8072/big/img_5.jpg

    jijijij

    Акустический томограф Каскад-3

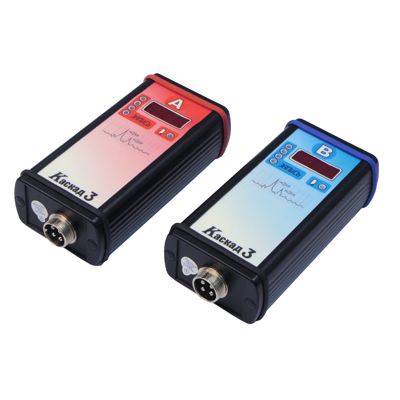

  • Томограф Каскад-3 с функцией корреляционного течеискателя

    /images/all/3/8072/big/img_14.jpg

    Томограф Каскад-3 с функцией корреляционного течеискателя

    Томограф Каскад-3 с функцией корреляционного течеискателя
  • /images/all/3/8072/big/img_16.jpg

    1

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Рент Технолоджис


Страна производитель: Россия Россия

В наличии!
Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 729.64KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Ярцев Олег
Менеджер по направлению
Здравствуйте! Меня зовут Ярцев Олег.
Я готов ответить на Ваши вопросы по данным товарам. Если Вы хотите оформить заказ или задать вопрос, то можете связаться со мной по телефону или электронной почте.

Телефон: +7 (495) 988-79-77 доб. 132

Моб.: +7 (926) 610-24-16

E-mail: oleg@geo-ndt.ru

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Синхронный регистратор акустических сигналов «Акустический томограф «Каскад-3»- новая улучшенная версия акустического томографа, обеспечивающая синхронную запись акустических сигналов по двум каналам. Полностью отечественная разработка.



Назначение устройства:



Прибор Каскад-3 является синхронным акустическим регистратором и относится к классу записывающих устройств. Используя различное программное обеспечение, прибор может использоваться для:

  • Поиска мест утечек горячей и холодной воды на теплопроводах и водопроводах.
  • Поиска мест перенапряжения и локализации дефектов на участке трубопровода, определение его остаточного рабочего ресурса.



В отличие от обычных корреляционных течеискателей синхронный регистратор акустических сигналов «Акустический томограф «Каскад-3» обладает не одной, а двумя функциями:



  • при совместном использовании с ПО "Акустическая томография - Каскад" для диагностики трубопроводов горячего и холодного водоснабжения;
  • при совместном использовании с ПО "Течь" как высокочувствительный корреляционный течеискатель.



При разработке прибора учтены недостатки и пожелания пользователей предыдущих моделей, а именно:



  • уменьшены габариты всех блоков;
  • разработаны новые датчики повышенной чувствительности и улучшенно соотношение сигнал-шум;
  • повышена надежность эксплуатации комплекта.

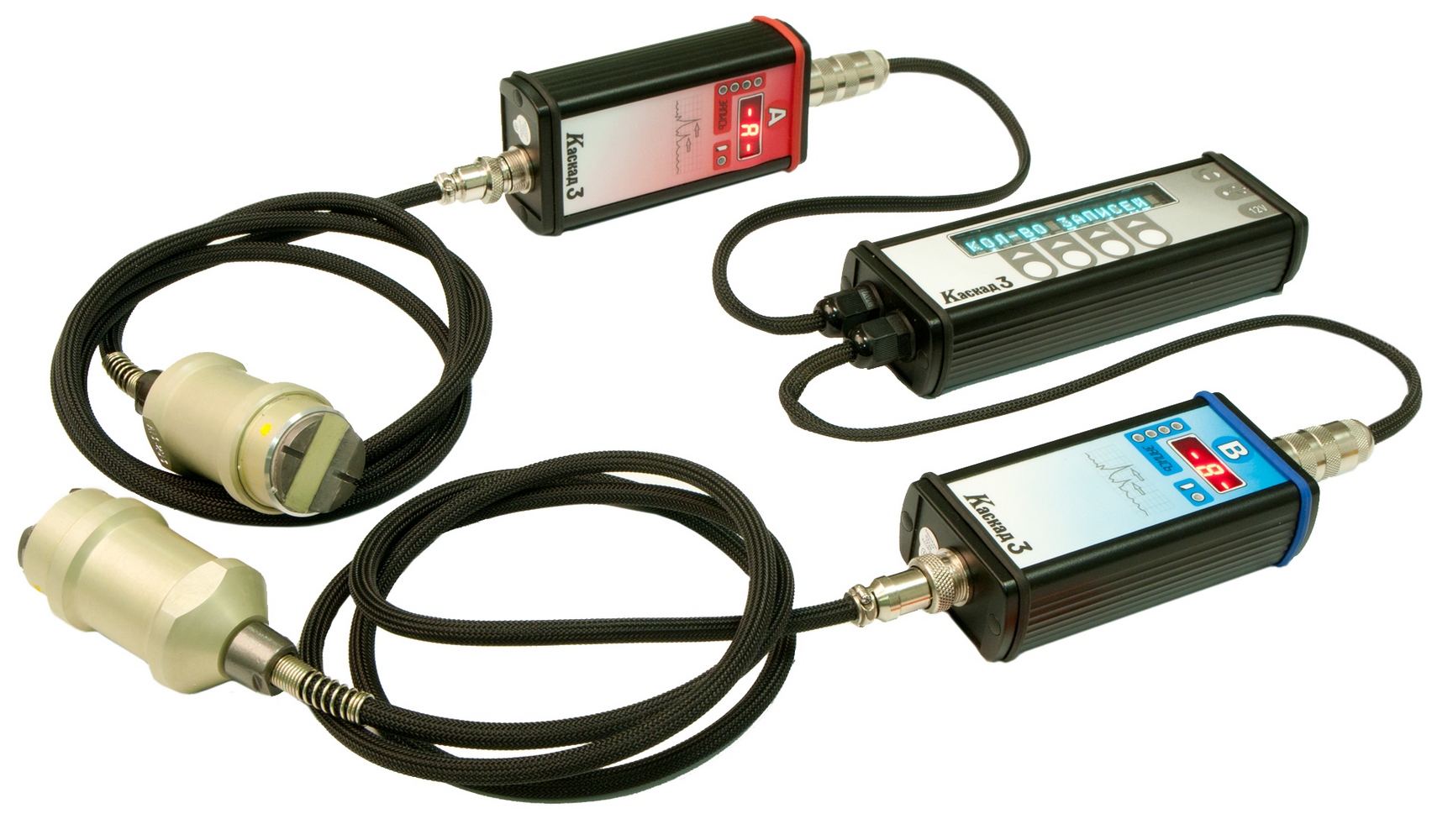

Акустический течеискатель Каскад-3 состоит из трех блоков:

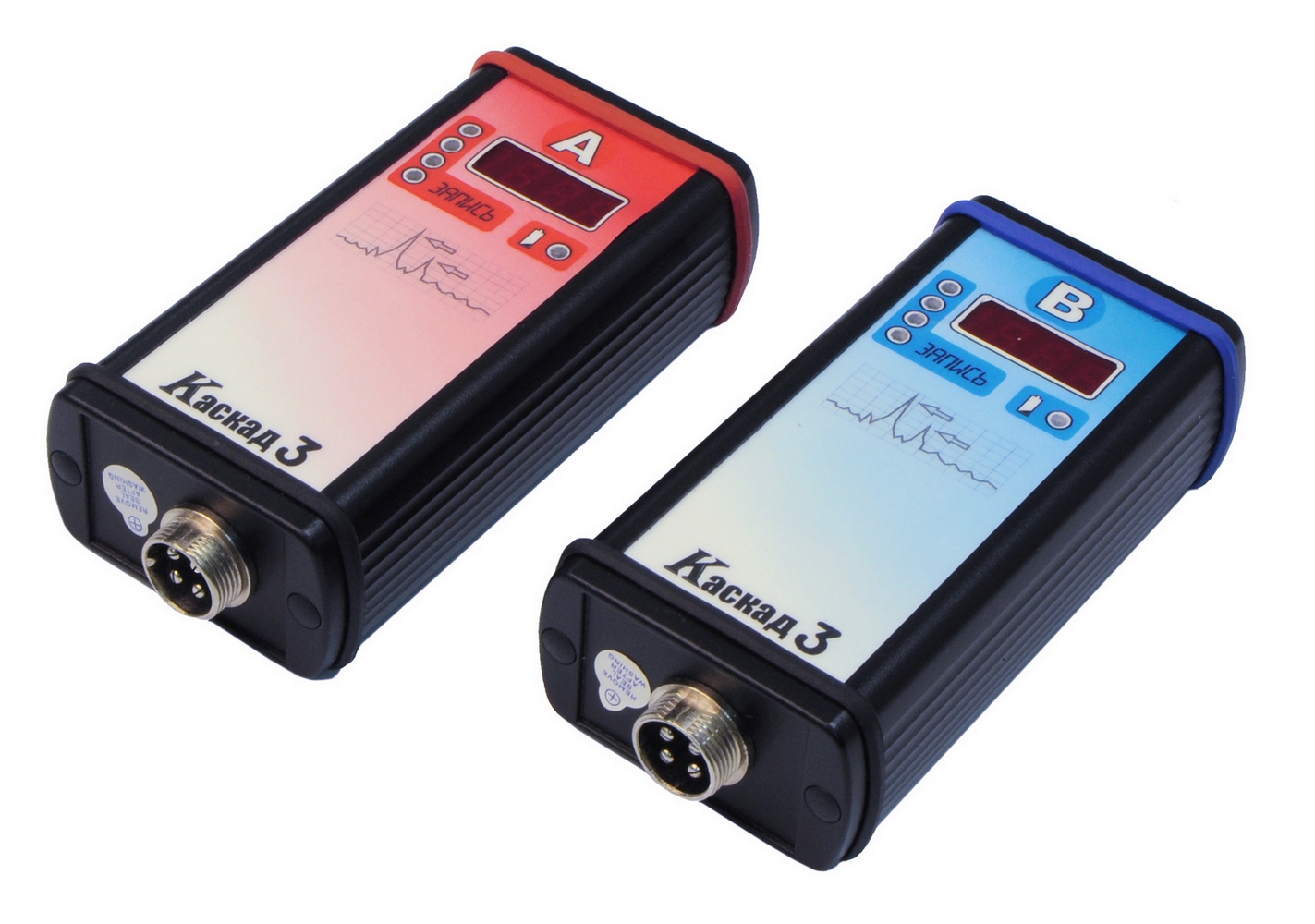

  • двух выносных автономных регистраторов, к которым подключаются высокочувствительные датчики
  • блока задания режимов регистрации.



Томограф позволяет осуществить одновременную синхронную регистрацию акустических сигналов, распространяющихся по воде, записать «шум тока воды». Далее информация переводится компьютер и обрабатывается с помощью специальных программ.

До перевода в компьютер прибор позволяет осуществить более 80-ти записей.



Необходимая одновременность регистрации сигналов на автономных и разнесенных блоках регистрации обеспечивается высоким уровнем синхронизации в момент начала работ и высокоточными таймерами. Такая схема работы обеспечивает  большую надежность работы в городских условиях чем кабельные линии связи и радиоканалы.



В функции корреляционного течеискателя прибор позволяет обнаруживать течи:



  • диаметр трубопровода - более 50 мм;
  • длина единичного участка - от 50 до 500 м;
  • точность определения местоположения течи - 1% от длины участка;
  • минимальная интенсивность утечки воды - 0,5 м3/час.



Функция прибора для диагностики технического состояния трубопровода:



  • диаметр трубопровода - более 80 мм;
  • длина единичного участка - от 40 до 300 м;
  • точность определения местоположения дефекта - 1,5% от длины участка;
  • достоверность идентификации дефекта по параметру опасности образования течи - 80%



Акустический томограф "Каскад-3" полностью соответствует требованиям технических регламентов Таможенного союза 004/2011 "О безопасности низковольтного оборудования" и 020/2011 "Электромагнитная совместимость технических устройств".



Технические характеристики акустического томографа Каскад-3:



Поиск течи на трубопроводе минимальная интенсивность утечки 0,5 м3/час
размер диаметра трубопровода более 50 мм
длина единичного участка от 50 до 500 м
точность определения местоположения течи 0,7 %
Диагностика технического
состояния
размер диаметра трубопровода более 80 мм
длина единичного участка от 40 до 300 м
точность определения местоположения дефекта 0,7 %
достоверность идентификации дефекта по
вероятности образования течи
83 %
Эксплуатационные габариты в транспортной упаковке Д/Ш/В 30/25/15 см
вес с транспортной упаковкой 2,5 кг
количество банков памяти прибора 80 шт.
количество записей в одном сеансе измерений 1-4 шт.
время записи сигнала с 1 участка 3 мин.
время работы без подзарядки не менее 10 часов
время зарядки аккумулятора 8 часов
чувствительность датчиков 7000 милвольт/g



АКУСТИЧЕСКАЯ ТОМОГРАФИЯ ТРУБОПРОВОДОВ ВОДОСНАБЖЕНИЯ



Вибродиагностический метод акустической томографии с использованием самого совершенного оборудования и программного обеспечения позволяет с высокой степенью достоверности осуществлять диагностику трубопроводов как холодного, так и горячего водоснабжения. Метод уже достаточно давно и широко используется в коммунальном хозяйстве в России и за рубежом. Его популярность объясняется высокой отдачей на затраченные усилия по проведению диагностики по сравнению с другими методами.


Вибродиагностический метод акустической томографии является развитием технологии корреляционного течеискания, поэтому оборудование для акустической томографии обладает также функциями корреляционного течеискателя и используется для поиска уже существующих течей.


В настоящее время проведены ряд успешных испытаний метода для диагностирования промысловых нефтепроводов.



АКУСТИЧЕСКАЯ ТОМОГРАФИЯ ДЛЯ НЕФТЕПРОВОДОВ



При соответствующих корректировках метод Акустической томографии применим для контроля трубопроводов любых жидких сред. К таким относятся и трубопроводы нефти.



Совместно с партнерами производителем акустического томографа Каскад-3 проведен ряд успешных испытаний метода Акустической томографии для технического контроля промысловых трубопроводов нефти. Результаты некоторых из них опубликованы в статье "Акустический метод диагностики нефтепромысловых трубопроводов" в журнале "Инженерная практика" №10 за 2015 год. Мы видим большой потенциал для метода в области контроля промысловых нефтепроводов.

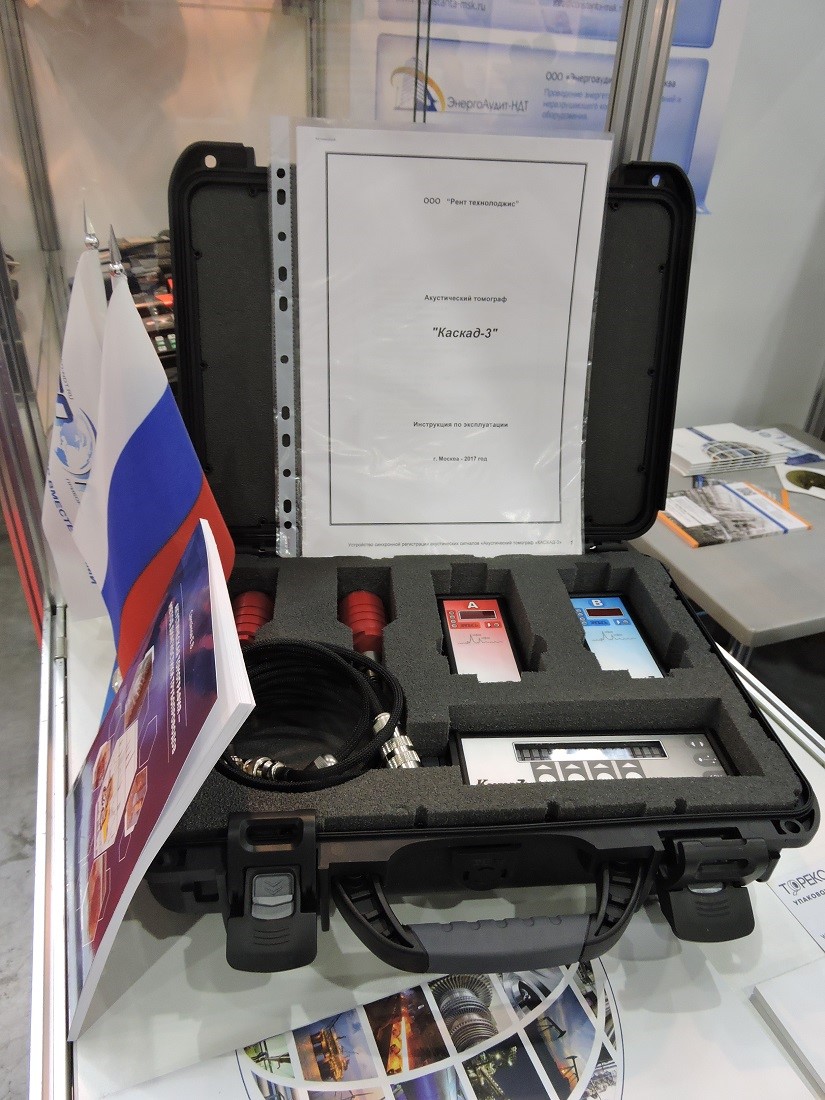

Комплект поставки:





Блок памяти (регистратор)- 2шт.

Блок связи- 1 шт.

Аккустический датчик (акселерометр)- 2шт.

З/у 220 вольт/ 12 вольт 3 ампера- 1шт.

Кабель связи USB- 1 шт.

Сетевой кабель к ЗУ 220 вольт- 1 шт.

Чемодан для укладки 1 шт.

Инструкция по эксплуатации- 1 шт.

Компакт-диск с программным обеспечением- 1 шт.

Паспорт- 1 шт.

Введите число *
Спрашивает: Дмитрий:

Какой тип аккумуляторов используется в Каскад-3?
Спрашивает: Анатолий:

"КАСКАД"- это прототип "Вектор САР"?
Спрашивает: Сергей:

Прибор Каскад-3. Поставляется с разными программами для определения течи и технического диагностирования. Как зависит цена в том или ином варианте, если прибор будет только для определения течи?
