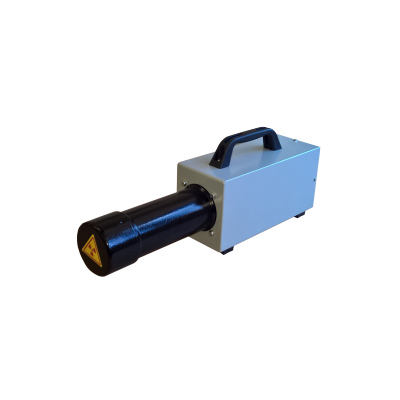

Рентгеновский аппарат ПАМИР-250 применяется для контроля качества сварных швов трубопроводов большинства диаметров в нестационарных условиях.
В этом аппарате используется хорошо известная рентгеновская трубка ИМА5-320Д, электродная система которой состоит из дискового катода с отверстием, в центре которого расположена анодная игла, выполненная из тугоплавкого материала. Данная конструкция обеспечивает четко очерченный фокус небольшого диаметра, так как он точно совпадает с диаметром заостренного анода. Корпус трубки ИМА5-320Д выполнен из стекла, припаянного катодному узлу, заканчивающегося куполообразным выходным окном.
Аппарат ПАМИР-250 может устанавливаться на самоходную внутритрубную установку СИРЕНА-5.
Технические характеристики рентгеновского аппарата ПАМИР-250:
| Рабочее напряжение, кВ |
250 |
| Доза, мР |
1200 |
| Фокусное пятно, мм |
2,5 |
| Максимальная просвечиваемая толщина по стали, мм |
45 |
| Напряжение питания, В |
~230/=24 |
| Вес излучателя, кг |
5,6 |
| Габариты излучателя, мм |
470х109х182 |
