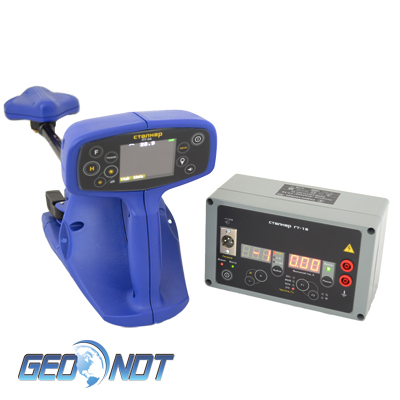

Трассоискатель Сталкер 15-04

Трассоискатель Сталкер 15-04
/images/all/3/8136/big/img_5.jpg
jijijij

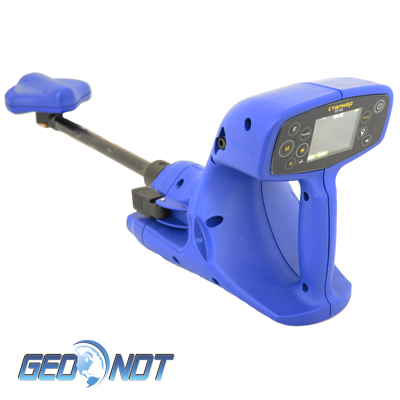

Приемник ПТ-04
/images/all/3/8136/big/img_14.jpg
Приемник ПТ-04

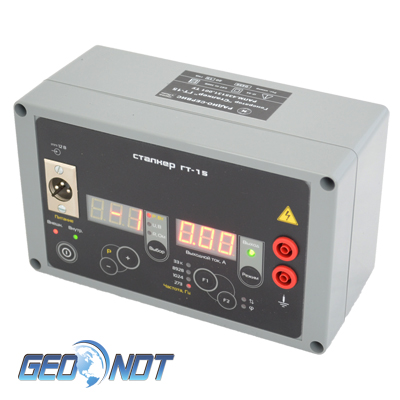

Генератор ГТ-15
/images/all/3/8136/big/img_16.jpg
1

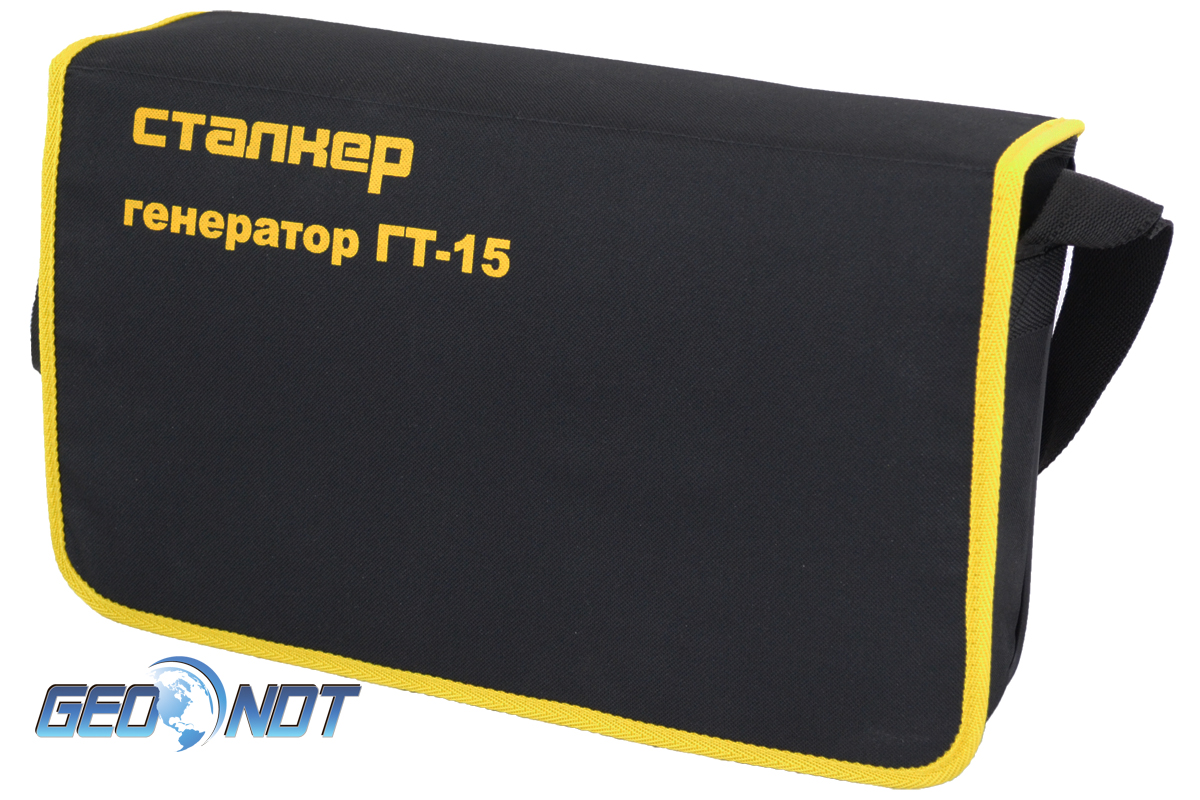

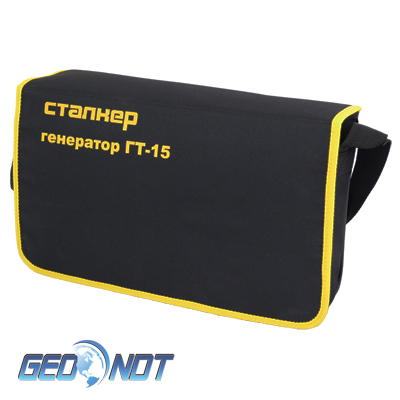

Сумка для генератора ГТ-15
/images/all/3/8136/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

снят с производства
ЗАМЕНА: Сталкер 15-14

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Радио-Сервис

Россия

	Гарантия: 1 год
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС 20%. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОС-ОТВЕТ

Внимание! Распродажа складских остатков. Количество ограничено. Замена - трассоискатель Сталкер 15-14.

Надежный и простой прибор для локализации любых токопроводящих коммуникаций с автоматической оценкой глубины, силы тока и привязкой к географическим координатам. Прибор незаменим при обследовании участков местности перед проведением земляных работ.

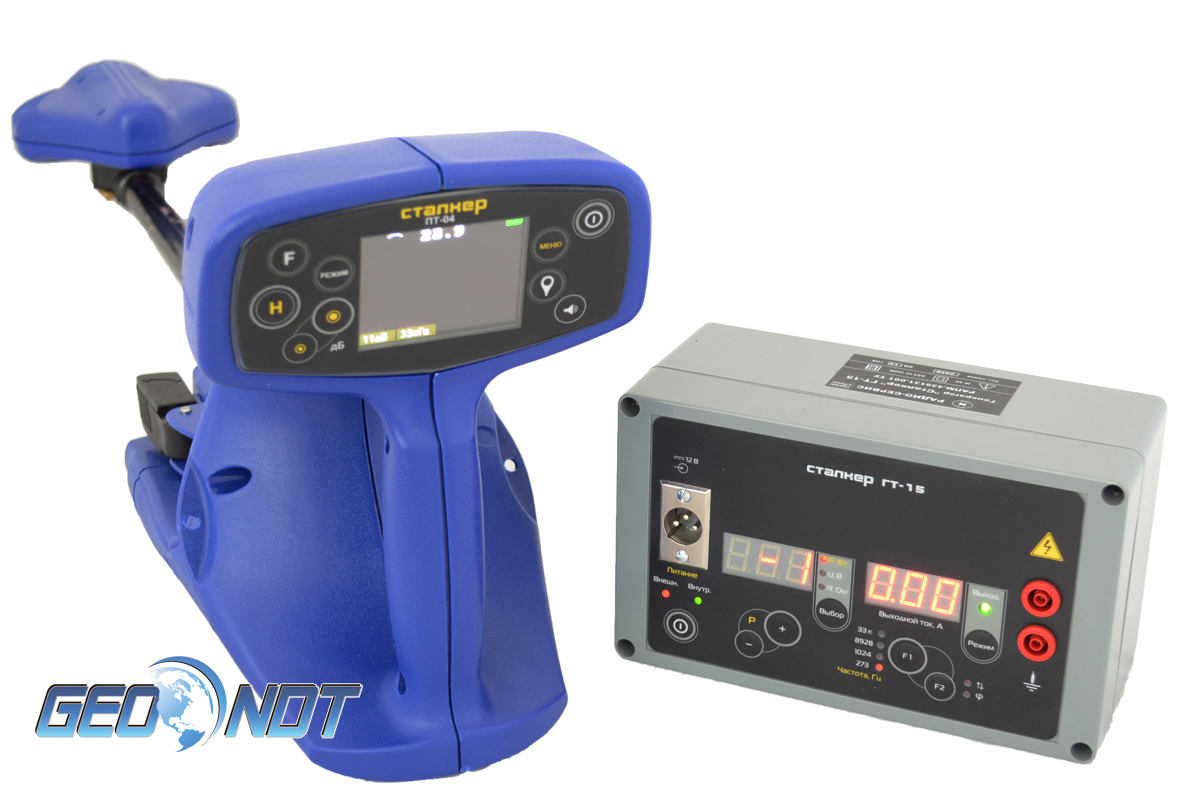

В комплект поставки трассоискателя Сталкер 15-04 входит генератор ГТ-15 и приемник ПТ-04.

Отличительные особенности трассопоискового комплекса Сталкер 15-04:

Комплекс способен работать при температуре до -30 градусов
GPS-выноска подземных трасс с последующим наложением на карту
Беспроводная связь с ПК
Функция «живой звук» позволяет оператору на слух определить тип коммуникации
Локализация дефектов изоляции с точностью до 10 см.
Частота 33 кГц для наведения сигнала генератора ГТ-15 с поверхности земли
Легкий и компактный генератор ГТ-15

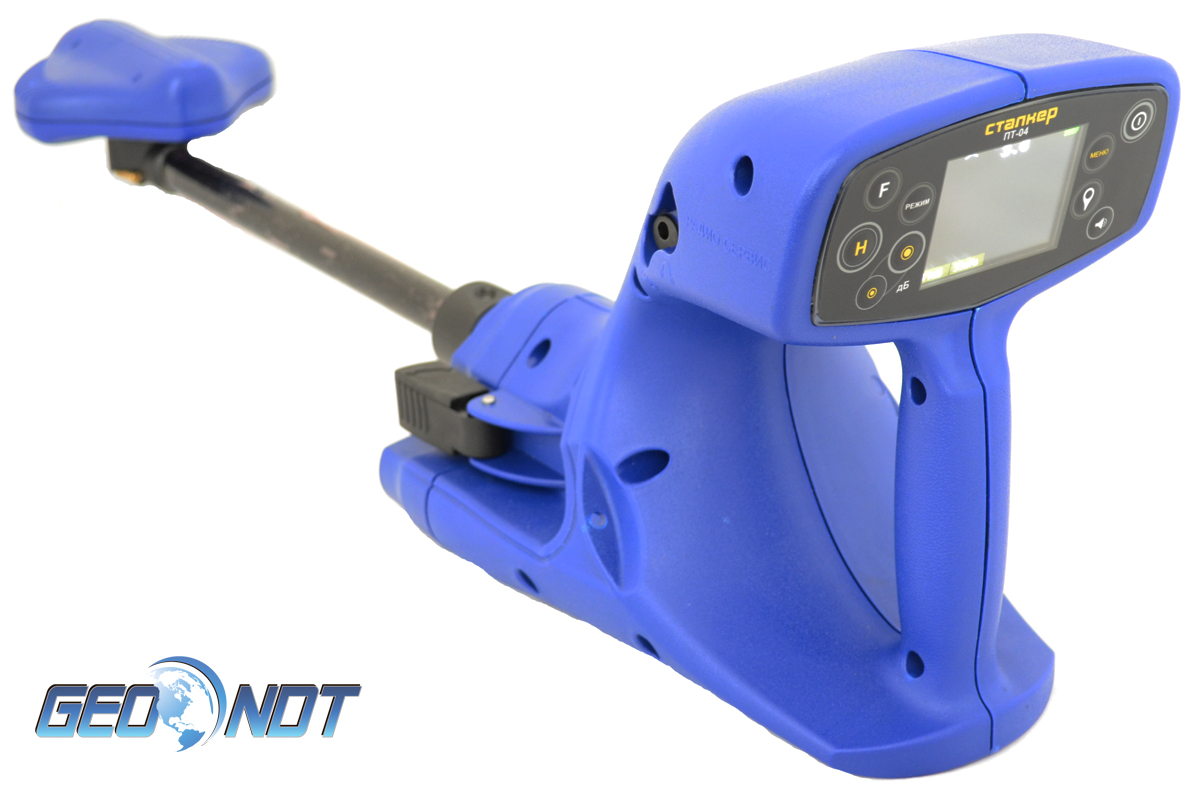

Приемник ПТ-04

Режим «ТРАССА»

Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами «максимума» и «минимума» одновременно
Указание направления тока (от генератора / к генератору)
Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты
Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”

Режим «ТРАССА-ЗОНД»

Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения
Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01)

Приёмник без применения генератора обеспечивает на рабочих частотах:

«50 Гц»(POWER) – обнаружение силовых кабелей под напряжением
«РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц
«100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ)
«550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты
«ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц

Запись в память приемника ПТ-04:

Уровня сигналов с магнитных антенн и по входу ЗОНД
Направления к коммуникации
Показания глубины залегания коммуникации и величины тока в ней
Направления поискового тока
Относительной полярности разности потенциалов по входу «ЗОНД»
Фазы сигнала по входу «ТРАССА» рабочих частот
Местные дата и время в момент снятия показаний по информации GPS
Координат места снятия показаний по информации GPS

Технические характеристики приёмника ПТ-04:

Номинальные значения рабочих частот*, Гц	при работе с генератором	273, 526, 1024,8928, 32768
	при работе без генератора	50, 100, 300, 550, 1450. «РАДИО»
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024,8928 Гц		200 мкА к току, протекающему на расстоянии 1 метр
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц		10 мкА к току, протекающему на расстоянии 1 метр
Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир»		от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ		9 24
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ		10
Динамический диапазон входных сигналов, dB		120
Определение тока рабочей частоты в коммуникации		от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м		От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»		от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м		± 0,1
Габаритные размеры, мм, не более		720х245х170
Масса, кг, не более		2,4
Диапазон рабочих температур, 0С		от -30 до +55

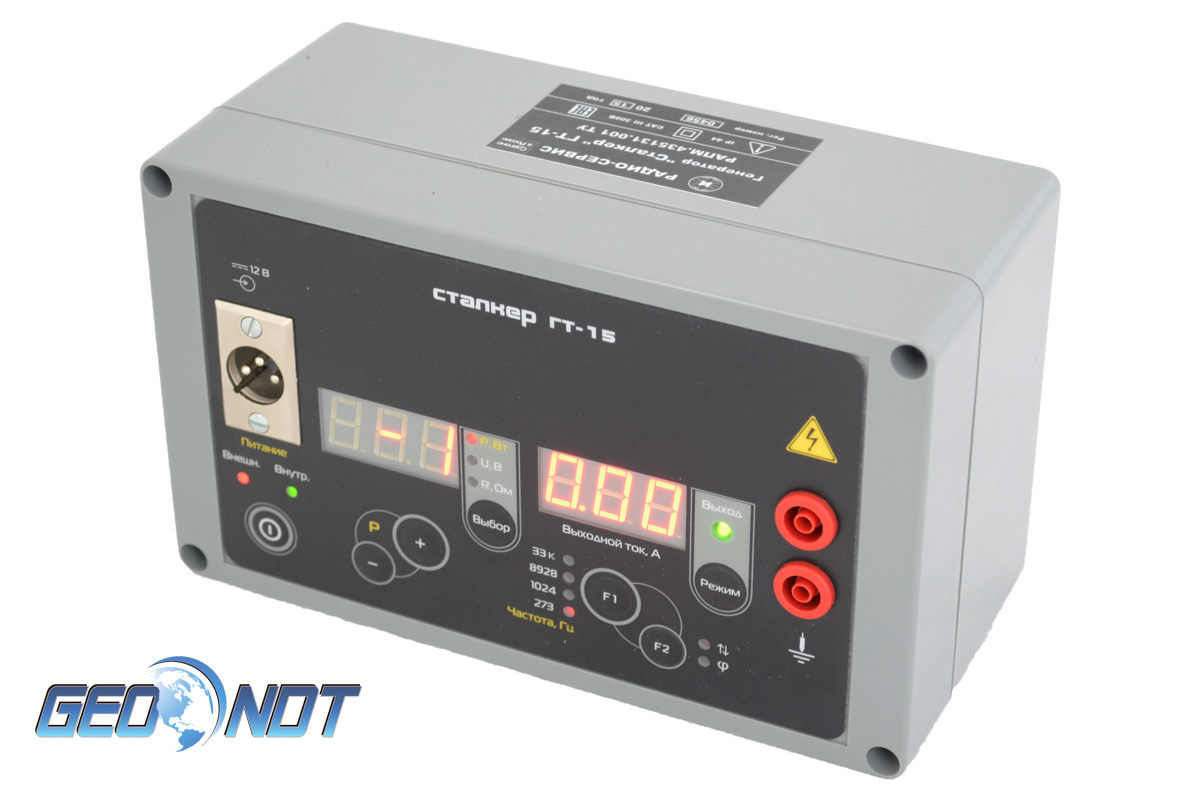

Генератор ГТ-15

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»
Одновременная подача двух частот
Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов
Автоматическое согласование генератора с нагрузкой

Технические характеристики генератора ГТ-15:

Рабочие частоты*, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм,не более	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	2,5
