Артикул: "ТКА-ВД"
|
Спектроколориметр ТКА-ВД предназначен для измерения координат цветности и коррелированной цветовой температуры источников света в международной колориметрической системе МКО 1931г. и 1976 г., в плоскости освещённости, создаваемой нормально расположенными источниками, или в режиме измерения яркости самосветящихся поверхностей накладным способом и в режиме измерения яркости киноэкранов.

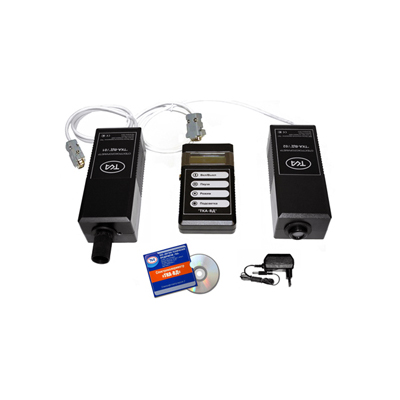

Конструктивно "ТКА-ВД" (базовая модель) состоит из трёх функциональных блоков:

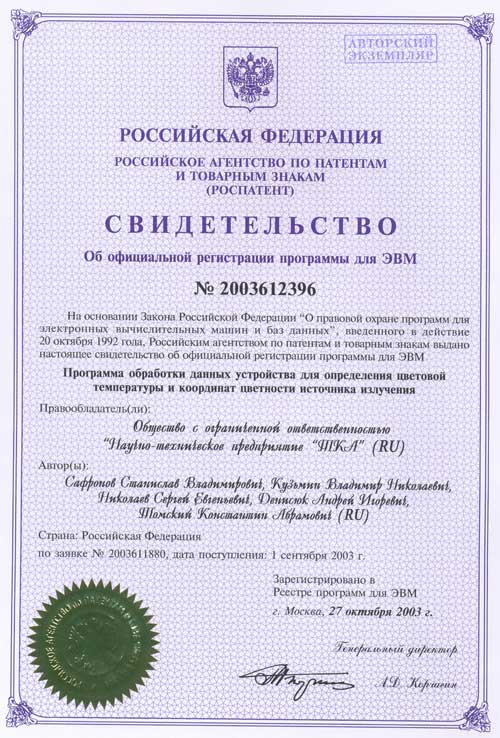

В приборе реализована уникальная возможность определения значений коррелированной цветовой температуры в режиме реального времени и вычислению точных значений координат цветности источника излучения по специальной программе, защищённой Свидетельством об официальной регистрации программы для ЭВМ №2003612396.
Спектроколориметр ТКА ВД обладает следующими отличительными особенностями:
Технические характеристики спектроколориметра ТКА-ВД:
| Тип |
Прямой метод измерения |
| Приёмник | Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов |
|
Оптический диапазон |
390÷760 нм |
|
Количество точек опроса |
61 |
| Поле зрения блока (для блока 01) | 2º |
| Диапазоны измерения: | |
|
- коррелированной цветовой температуры |
1600 ÷ 16 000 К |
|
- координат цветности |
x = 0,004 ÷ 0,734; y = 0,005 ÷ 0,834 u' = 0,007 ÷ 0,623; v' = 0,005 ÷ 0,595 |
| Пределы рабочей освещённости | 10 ÷ 20 000 лк |
| Пределы рабочей яркости | 10 ÷ 20 000 кд/м² |
|
Пределы допустимого значения абсолютной погрешности измерения координат цветности x, y, не более: |
|
|
- тепловых источников |
±0,005 |
|
- др. источников со сплошным спектром излучения |
±0,02 |
| Предел допустимого значения основной относительной погрешности измерения коррелированной цветовой температуры, не более |
5,0 % |
|
Диапазон измерения коррелированной цветовой температуры, К |
Абсолютная погрешность для тепловых источников, К, не более |
Абсолютная погрешность для др. источников, К, не более |
|
1600-2300 |
±10 |
±50 |
|
2300-3300 |
±20 |
±100 |
|
3300-5100 |
±50 |
±200 |
|
5100-7200 |
±100 |
±500 |
|
7200-11000 |
±200 |
±1000 |
|
11000-16000 |
±500 |
±1500 |
| Габаритные размеры прибора (не более) | |
| Дисплей | двухстрочный 16 знаковый ЖКД со светодиодной подсветкой |
| Измерительный блок | 165х85х35 мм |
| Фотометрическая головка | 240х70х70 мм |
| Масса прибора (не более) (без штатива) | 2,5 кг |
| Для питания приборов используется NiMH аккумуляторная батарея - типоразмер батареи «Крона» | 8,4 В |
Также по требованию заказчика прибор может выпускаться со следующими вариантами исполнения: «ТКА-ВД»/01 и «ТКА-ВД»/02

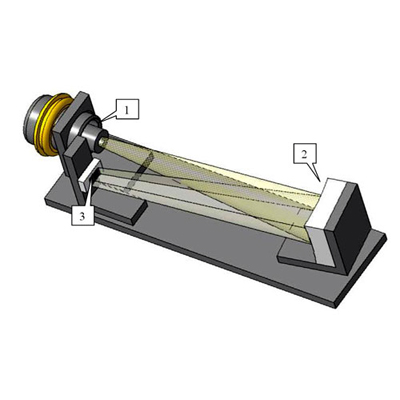

Оптоэлектронный блок представляет собой полихроматор (см. схему): входное оптическое излучение, формируемое объективом (1), разлагается в спектр на вогнутой дифракционной решетке (2) и фокусируется на диодной линейке (3), с которой снимается сигнал для последующей обработки и вычисления измеряемых параметров.
Прибор с линейным детектором с фиксированным положением дифракционной решетки не имеет движущихся частей, что позволяет одновременно регистрировать относительно широкую видимую область спектра с построением изображения.
Нормативные документы:
ПО Спектрофотометр:
Прибор имеет возможность отображения информации двумя способами: на встроенный ЖКИ и сброс данных по интерфейсу RS-232 (виртуальный USB) . Переключение режимов на ЖКИ происходит по замкнутому циклу кнопкой "Режим":
| 1 | Отображение яркости L, кд/м2(или освещённости Е, лк) и координат цветности (x, y) в системе МКО 31 |
| 2 | Отображение яркости L, кд/м2 (или освещённости Е, лк) и координат цветности (u', v') в системе МКО 76 |
| 3 | Отображение координат цвета X, Y, Z |
| 4 | Отображение коррелированной цветовой температуры Тц, К |
Обновление вывода данных зависит от уровня яркости источника света и занимает до 5 с.
Для приема данных необходимо использовать программу Спектрофотометр (уникальный протокол сброса данных).
ПО предназначено для работы с отдельными одноканальными приборами по интерфейсу RS-232 с использованием COM-порта компьютера или по интерфейсу USB (с приборами, поддерживающими данную функцию).
В комплект поставки входит кабель связи с ПК (USB кабель типа A-B).
Системные требования:
Возможности программы:
Комплект поставки:
|

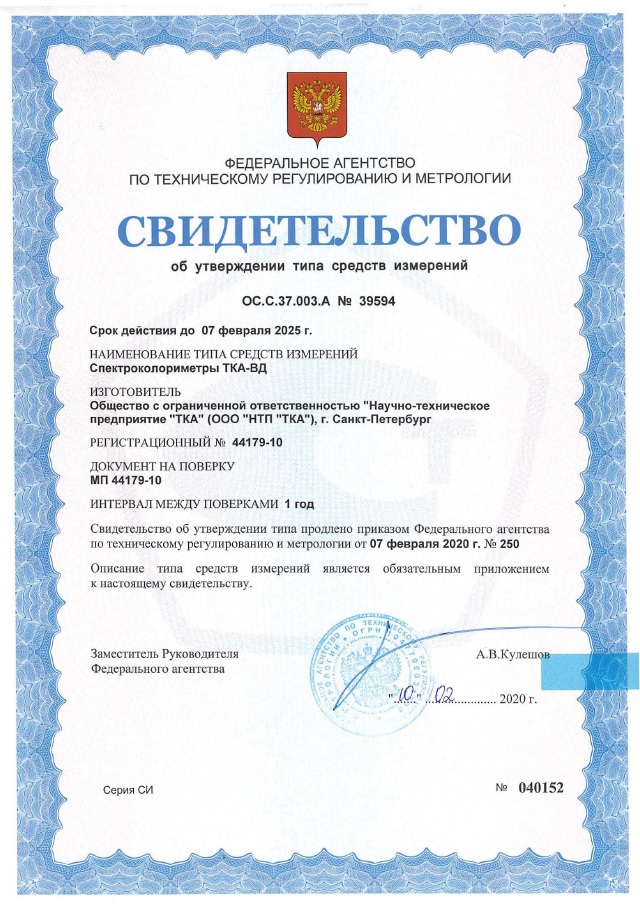

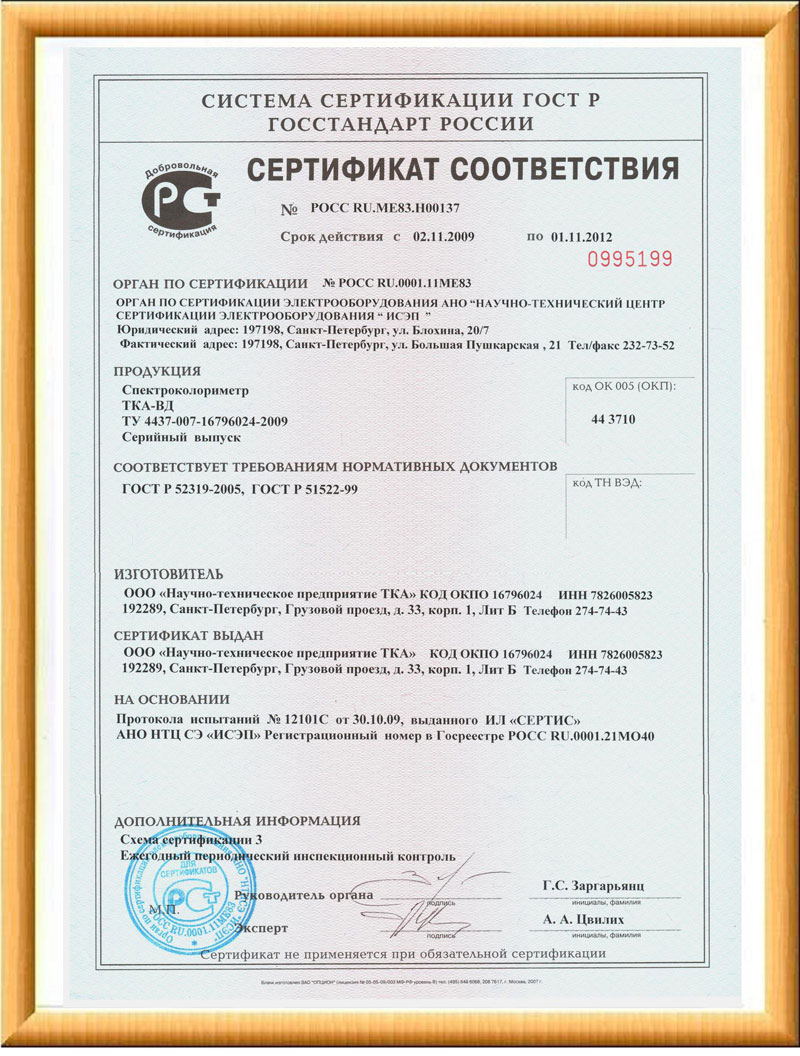

Сертификаты |
|||||||||||||||
|
|||||||||||||||
|
|
|||||||||||||||
|
