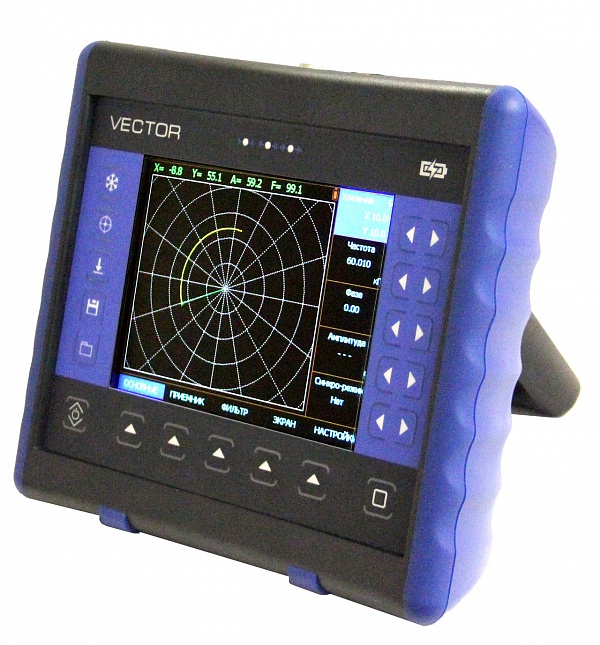

Вихретоковый дефектоскоп Вектор-50

  • Вихретоковый дефектоскоп Вектор 50

    /images/all/3/8165/big/img_5.jpg

    jijijij

    Вихретоковый дефектоскоп Вектор-50

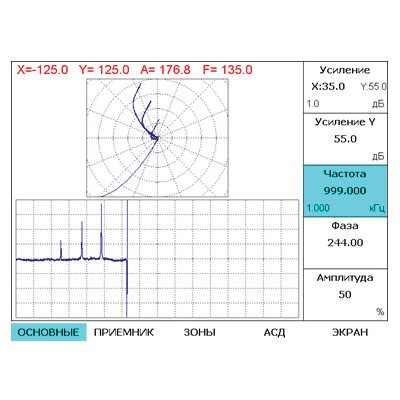

  • Экран дефектоскопа Вектор 50

    /images/all/3/8165/big/img_14.jpg

    Экран дефектоскопа Вектор 50

    Экран дефектоскопа Вектор 50

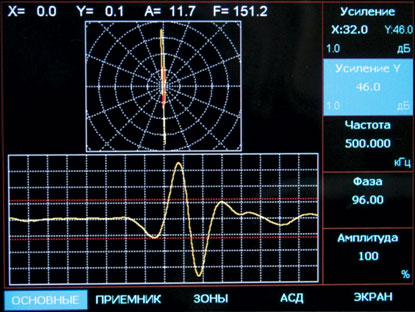

  • Отдельное усиление по осям X и Y

    /images/all/3/8165/big/img_16.jpg

    1

    Отдельное усиление по осям X и Y

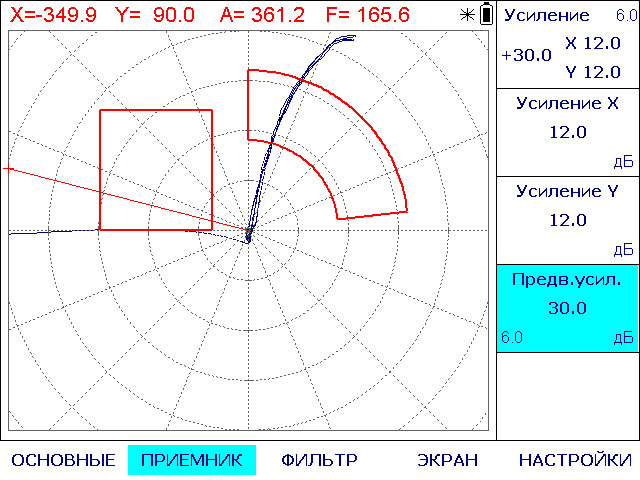

  • Две настраиваемые зоны АСД: коробка и сегмент

    /images/all/3/8165/big/img_18.jpg

    1

    Две настраиваемые зоны АСД: коробка и сегмент

ЦЕНА: от 399 780 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Кропус


Страна производитель: Россия Россия
Артикул: 63461, 63462, 63463
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 3.49MB)
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Магнитно-вихретоковый дефектоскоп ВИД-345

Новый универсальный вихретоковый дефектоскоп ВЕКТОР версии 50 с поддержкой любых вихретоковых: параметрических, дифференциальных, динамических (роторных) преобразователей, а также различных  импедансных преобразователей. Дефектоскоп предназначен для контроля металлопродукции, углепластиков и композитов на наличие дефектов типа поверхностных и подповерхностных трещин, нарушений сплошности и однородности материалов, полуфабрикатов и готовых изделий из различных материалов. Дефектоскоп может использоваться для измерения толщины защитных покрытий, глубины поверхностных трещин, электропроводности цветных металлов и содержания ферритной фазы в нержавеющих хромоникелевых сталях аустенитного и перлитного классов.



С дефектоскопом ВЕКТОР-50 могут использоваться любые накладные или проходные вихретоковые дифференциальные и абсолютные преобразователи, работающие на частотах от 10  Гц до 20 МГц, а также любые динамические (ротационные) преобразователи, в том числе марок FORSTER ,  ELOTEST и др. при использовании специальных переходников.



С дефектоскопом могут использоваться пьезоэлектрические и электромагнитно-акустические (ЭМА) преобразователи для контроля изделий из металлов и композитных материалов с целью исследования физико-механических свойств и качества клеевых соединений акустическими методами. Чувствительность контроля определяется свойствами контролируемого материала, используемыми преобразователями, глубиной залегания, размерами, ориентацией и типом дефектов.



Дефектоскоп может применяться в машиностроении, энергетике, металлургической промышленности,  железнодорожном, авиационном, автомобильном и трубопроводном видах транспорта для контроля изделий основного производства и технологического оборудования.



Вихретоковый дефектоскоп ВЕКТОР сертифицирован Федеральным Агентством по Техническому Регулированию и Контролю  и зарегистрирован в Государственном реестре средств измерений под №33845-12.



Вихретоковый дефектоскоп ВЕКТОР 50 обладает следующими отличительными особенностями:



  • Одновременное отображение сигнала на экране дефектоскопа в амплитудно-временной и  комплексной плоскостях
  • Отдельное усиление по осям X и Y
  • Режим синхронизации для работы с вихретоковыми роторными преобразователями
  • Возможность контроля различных углепластиков
  • Контроль композитов на расслоения с использованием импедансных преобразователей
  • Большая память настроек и результатов
  • Две настраиваемые зоны АСД: коробка и сегмент
  • Различные режимы отображения сигнала
  • Отлично читаемый на солнечном свету TFT экран
  • Морозоустойчивое (от -30С) исполнение
  • Различные виды зон АСД с задаваемой логикой определения дефекта
  • Богатые функциональные возможности и широкий круг решаемых задач
  • Возможность подключения различных вихретоковых преобразователей
  • Запоминание большого количества настроек и результатов контроля
  • Питание от литий-ионных аккумуляторов
  • Встроенное зарядное устройство



Технические характеристики вихретокового дефектоскопа ВЕКТОР 50:



Диапазон регулировки усиления от 0 до 70 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон регулировки предварительного усилителя от 0 до 40 дБ, с шагом 0.1, 1, 2, 6 и 10 дБ
Диапазон изменения частоты от 1 Гц до 20 МГц, с шагом 1, 10,100 и 1000 Гц
Регулировка амплитуды возбуждения преобразователя 12.5%, 25%, 50%, 100%
Диапазон изменения фазы вектора 0 - 359 град., с шагом 0.01, 0.1, 1, 5, 10, 45, 90 и 180 град.
Фильтр НЧ регулируемый от 5 до 1000 Гц
Фильтр ВЧ регулируемый от 2,5 до 500 Гц
Режим работы стандартный, синхро-режим, частотное сканирование
Вид графика XY, XY+YT, XY+AT, YT, YT+XT
След сигнала 0-30 сек,  с шагом 1 сек
Зоны АСД коробка, сегмент
Режимы АСД дефект в зоне, дефект вне зоны
Типы вывода на экран вектор, точка
Типы преобразователей дифференциальный, абсолютный, роторный
Память настроек 100 настроек
Память результатов 500 протоколов вихретокового контроля
Экран цветной TFT 640х480 с регулируемой яркостью и регулировкой цветовой гаммы.
Специальная функция смены фона для работы на ярком солнце
Интерфейс USB
Разъемы преобразователей 1 x Lemo1B + 1 x Lemo0B
Время работы 10 часов от аккумуляторов
Внешнее питание блок питания от сети 220 В, 50Гц  AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30º C до +55° C
Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
Масса 1,5 кг с аккумуляторами



Базовый комплект поставки дефектоскопа ВЕКТОР 50:



Артикул Наименование Кол-во
63501 электронный блок дефектоскопа Вектор-50 со встроенным Li-ion аккумулятором 1
39018 блок питания сетевой 18В / 220В 1
63121 преобразователь параметрический ПВР-1 (1 МГц) 1
63122 преобразователь низкочастотный ПВД-1 (20кГц) 1
  кабель USB для связи с ПК 1
60111 защитный чехол с блендой и креплением на корпусе оператора 1
  программное обеспечение на CD-диске 1
  комплект документации (руководство пользователя, паспорт с методикой поверки,
сертификат метрологической поверки)
1
60120 кейс для переноски 1
Введите число *
Спрашивает: Сергей:

Прошу рассмотреть Возможность дефектоскопии поковок диаметром 180-250 мм на глубину 5мм, а также сложных профилей типа ободов колес с радиусами гибов 3-10 мм. подбор датчиков изготовление образцов


Введите число *
Сертификаты

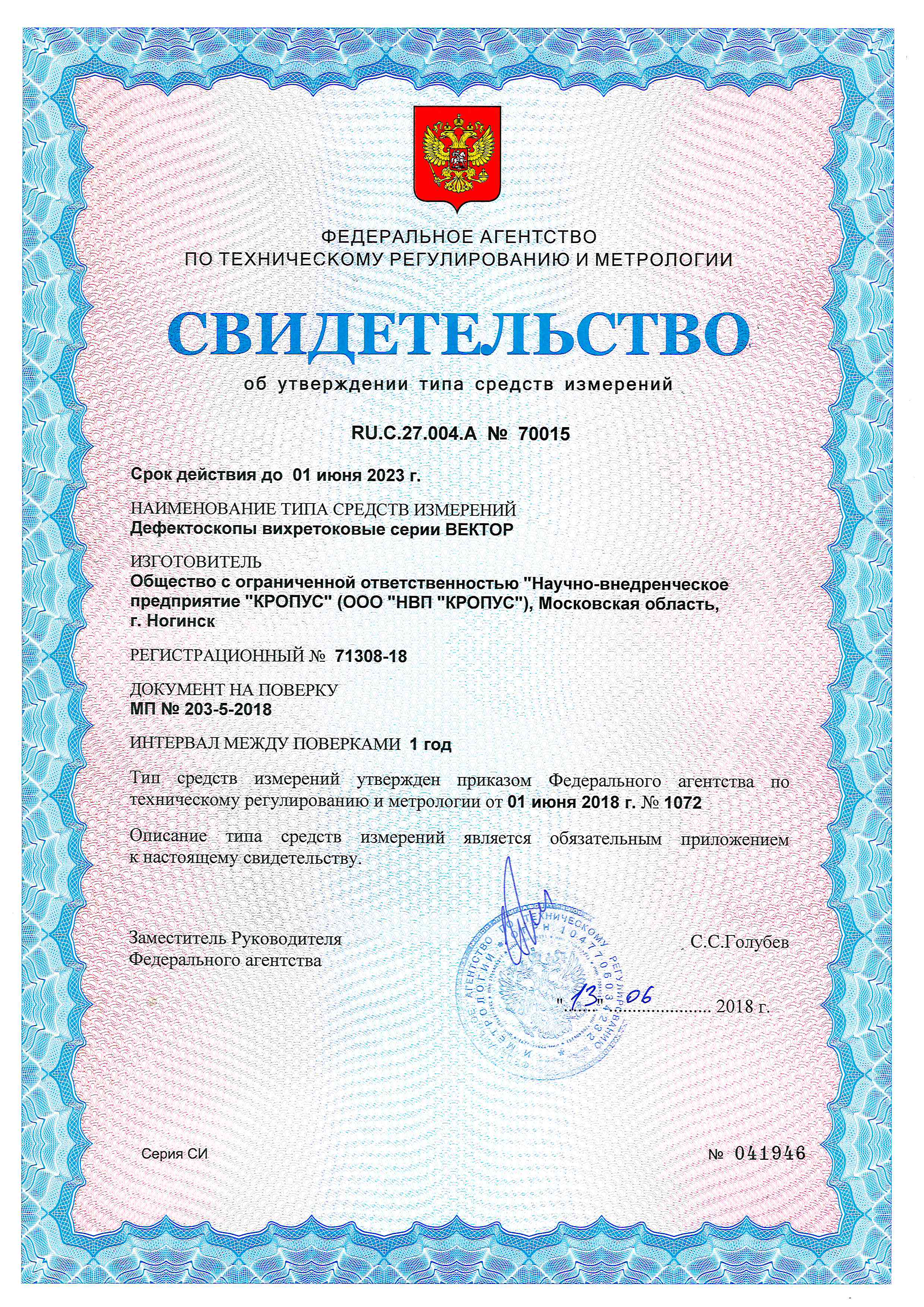

Свидетельство об утверждении типа средств измерения на дефектоскоп Вектор 50

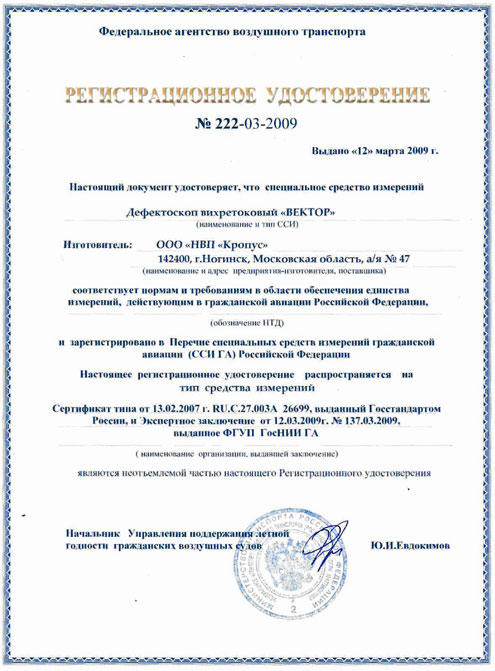

Регистрационное удостоверение гражданской авиации на дефектоскоп Вектор 50

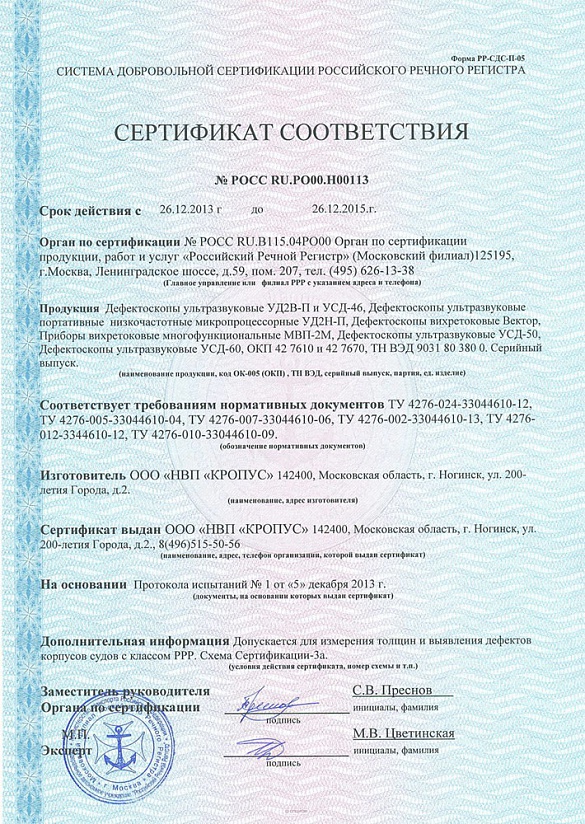

Сертификат соответствия Российского Речного Регистра на дефектоскоп Вектор 50

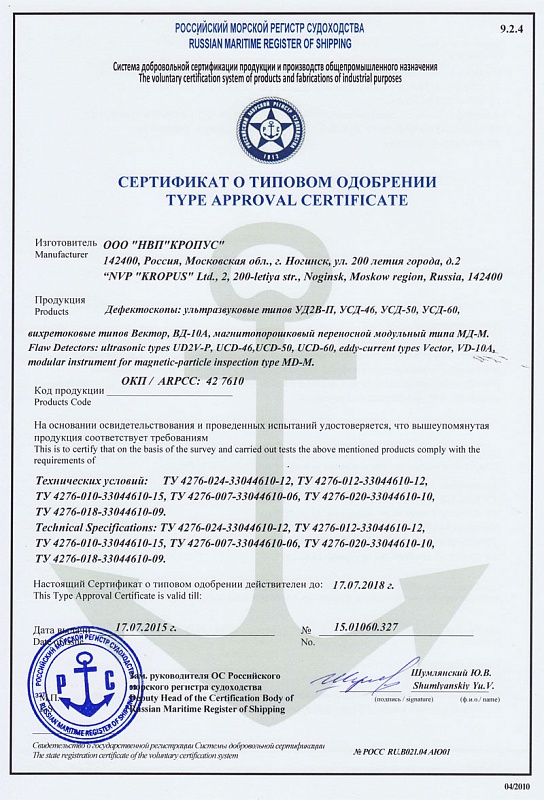

Сертификат соответствия Российского Морского Регистра на дефектоскоп Вектор 50
