Адгезиметр битумной и мастичной изоляции ПРОМТ СМ-1М

Адгезиметр ПРОМТ СМ-1 используется для контроля адгезии битумной и мастичной изоляции трубопроводов по ГОСТ Р 51164-98 (Метод Б). В основу метода положено определение усилия необходимого для сдвига подвижным штоком прибора участка изоляции размером 10х10 мм. Индикатор часового типа позволяет зафиксировать значение в мм, которое в дальнейшем переводится в усилие сдвига. Помимо этого визуально определяется характер разрушения (адгезионный, когезионный, смешанный). Адгезиметр пришел на смену устройству NOVOTEST СМ-1М.

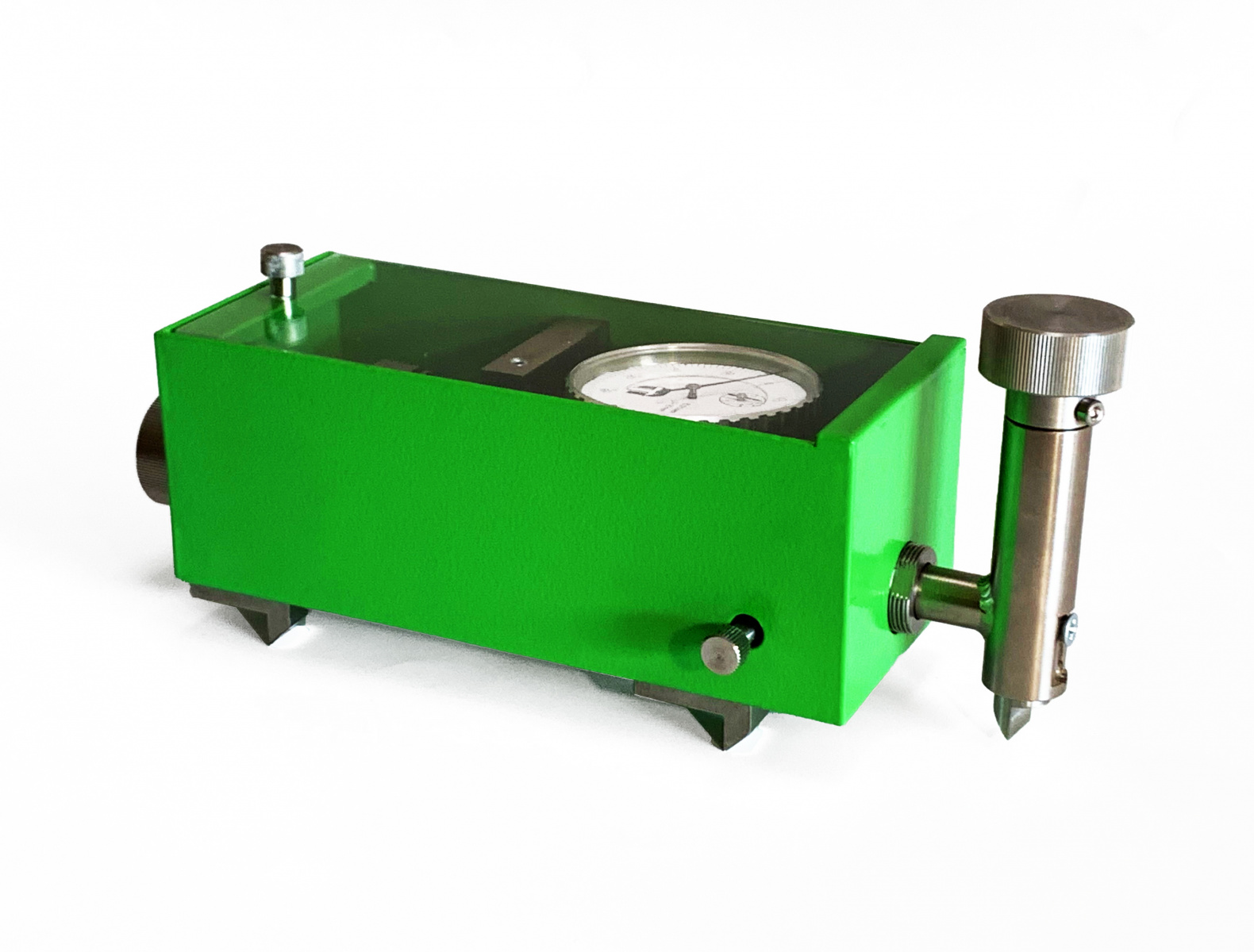

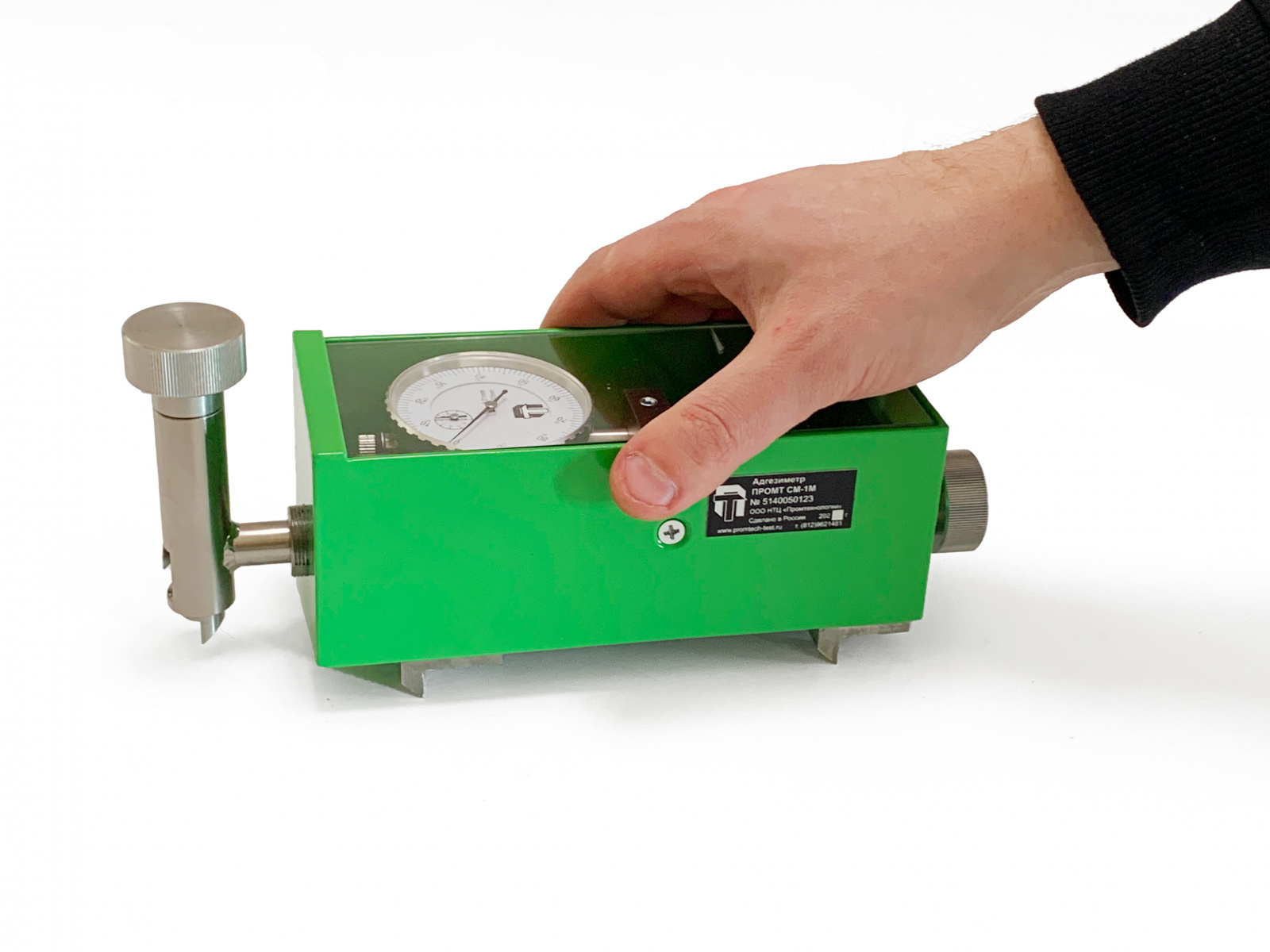

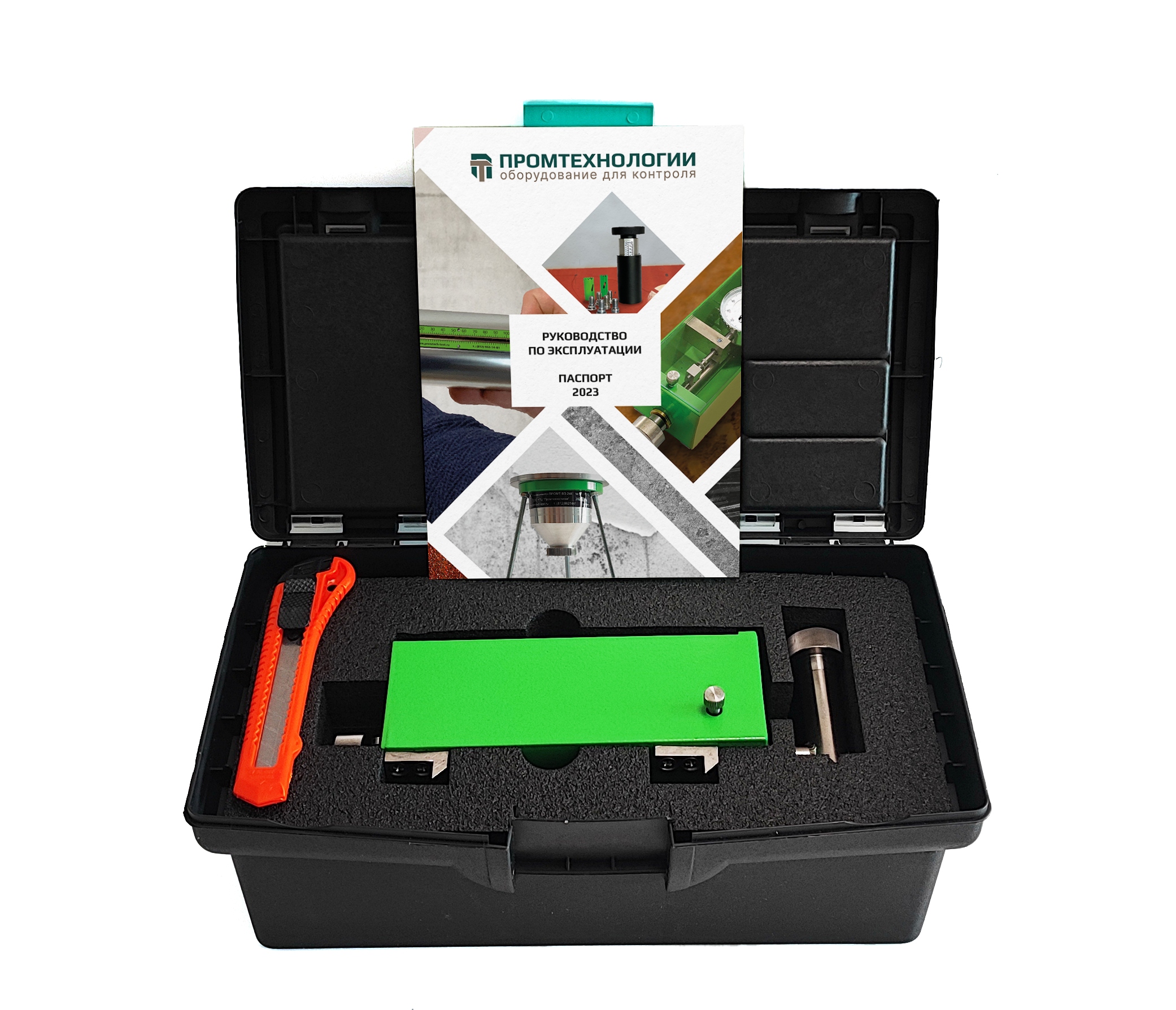

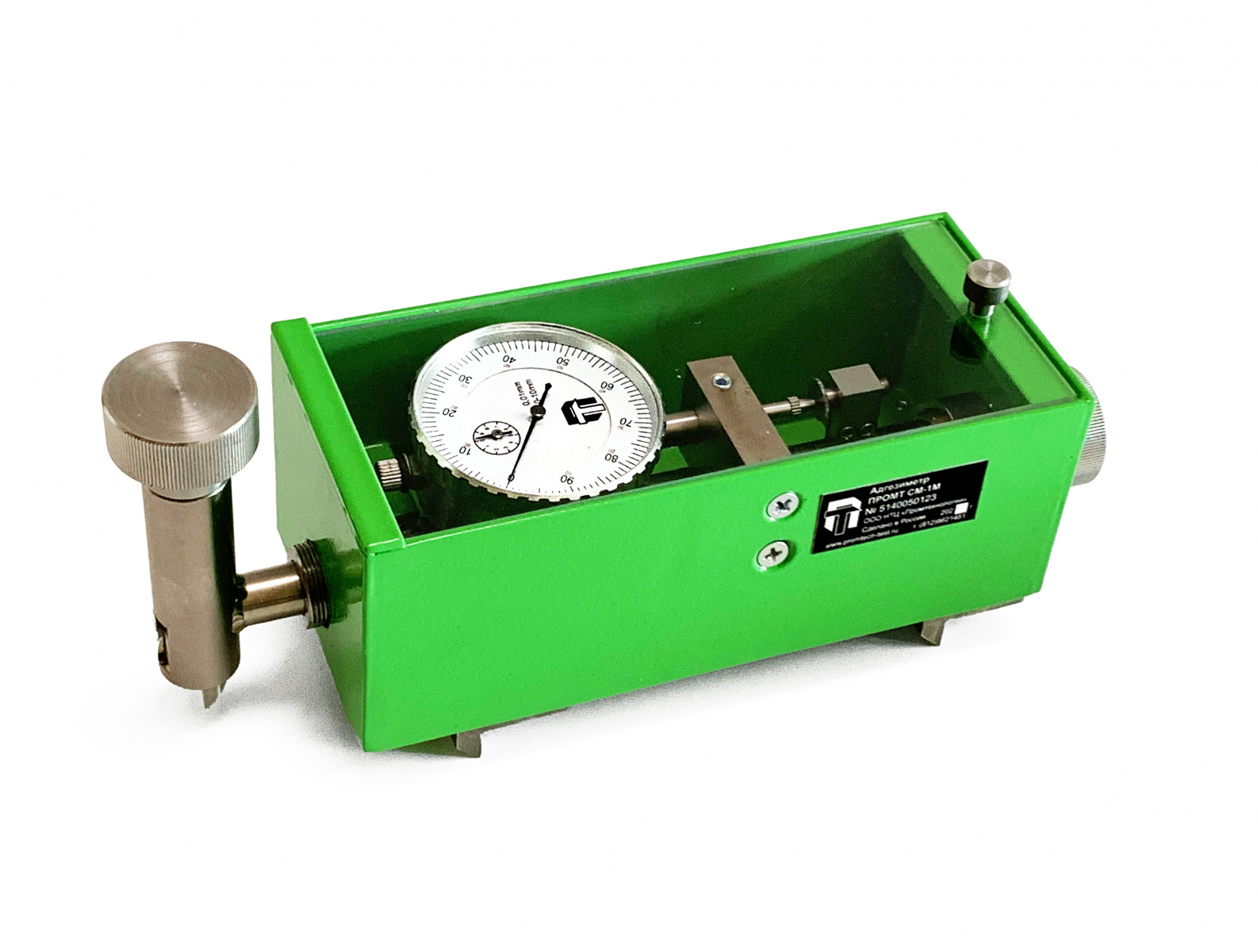

Это надежный механический прибор выполненный из металла, съемная прозрачная верхняя крышка позволяет контролировать показания индикатора и защищает узлы устройства от попадания пыли и влаги. Адгезиметр ПРОМТ СМ-1 не требует специальных навыков для работы с ним и позволяет оперативно контролировать качество защитной изоляции в полевых и лабораторных (цеховых) условиях. В комплекте поставляется нож для обрезания нужного участка покрытия.

Контроль адгезии защитных покрытий:

• Битумной изоляции на трубопроводах согласно ГОСТ Р 51164-98 (метод Б)
• Прочих защитных покрытий на битумной основе на различных основаниях

Отличительные особенности адгезиметра ПРОМТ СМ-1:

• Полностью соответствует ГОСТ
• Простота использования и наглядность полученных результатов
• Все необходимые для измерения дополнительные приспособления уже в комплекте поставки
• Возможность проводить работы в полевых условиях (запыленность, повышенная влажность и низкая температура)
• Не требует специальных навыков для использования
• Небольшой вес и размер

Технические характеристики адгезиметра СМ-1:

Проведение измерения адгезиметром в соответствии с ГОСТ Р 51164-98 (Метод Б):

• В качестве объектов измерения используются трубы с защитными покрытиями на основе битумных мастик
• Определяются не менее трех точек находящихся на расстоянии не менее 0,5 метра друг от друга
• Ножом надрезается до металла образец защитного покрытия 10х10 мм
• Вокруг образца до металла срезается покрытие в виде площадки 30х35 мм
• Адгезиметр устанавливается ножками на покрытие так чтобы он плотно уперся ножом в край вырезанного образца. Ножки должны войти в покрытие. С помощью винта нож опускается до металлической поверхности трубы в основание образца
• Винт ведущего штока закручивается до упора, на индикаторе устанавливается «0»
• Через тарированную пружину вращением винта ведущего штока передается усилие на нож, а соответственно и на образец защитного покрытия. Наблюдается рост показаний индикатора
• В момент сдвига покрытия происходит и смещение ножа, при этом рост показаний на индикаторе останавливается
• Зафиксированный максимальный показатель индикатора в мм по шкале на крышке прибора переводится в усилие сдвига. Помимо этого визуально определяется характер разрушения (адгезионный, когезионный, смешанный)
• Адгезию защитного покрытия на основе битумных мастик определяет усилие сдвига образца такого покрытия площадью 1 см2 при температуре покрытия от -15°С до +25°С. ГОСТ (таблица 1) допускает показатель менее 0,20 МПа (2,00 кгс/см) при температуре выше +25°С
• Итоговым значением адгезии битумных покрытий является среднее арифметическое 3-х измерений с погрешностью не превышающей 0,01 МПа (0,1 кгс/см)

Характер разрушения

• Адгезионный - обнажение до металла
• Когезионный - отслаивание по подклеивающему слою или по грунтовке
• Смешанный - совмещение адгезионного и когезионного характеров разрушения

Варианты комплектации:
