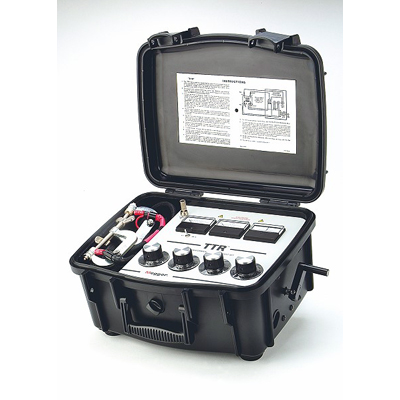

Однофазный TTR измеряет коэффициент преобразования и ток холостого хода обмотки силовых трансформаторов, трансформаторов тока и напряжения.

Отличительные особенности:

• Используется для тестирования однофазных силовых и распределительных трансформаторов
• Дизайн / разработка основывается на технике точного измерения моста
• Имеются модели с питанием от генератора или питанием от сети
• Непревзойденная точность измерения (+/-0,1%) при портативном дизайне

TTR помогает определить:

• Короткое замыкание обмотки
• Обрывы в цепи
• Неправильное подключение
• Внутренние повреждения или дефекты переключателя входных обмоток ступенчатых регуляторов и трансформаторов

Однофазная модель доступна в двух версиях - с питанием от генератора и питанием от сети - и осуществляет высокоточные измерения коэффициента трансформации до 129,99 : 1 с точностью +/-0,1%. Дополнительный вспомогательный трансформатор увеличивает диапазон коэффициента до 329,99:1.

Работа испытательной установки TTR основывается на том принципе, что коэффициент трансформации по напряжению без нагрузки практически равен истинному коэффициенту трансформации.

Основной источник ошибки трансформатора – первичное падение напряжения на сопротивлении, вызванное током намагничивания, что сводится к минимуму при помощи возбуждения током с напряжением, равным доле номинального.
