Измерители силы натяжения арматуры ДО-МГ4

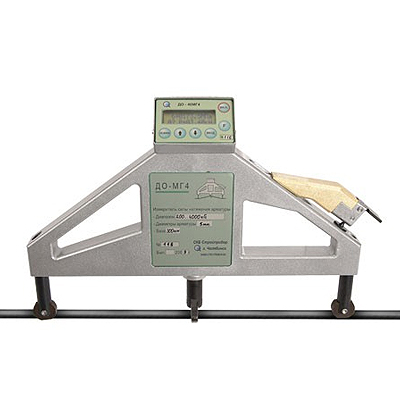

  • Измерители силы натяжения арматуры ДО-40МГ4, ДО-60МГ4, ДО-80МГ4

    images/all/3/855/big/img_5.jpg

    jijijij

    Измерители силы натяжения арматуры ДО-МГ4

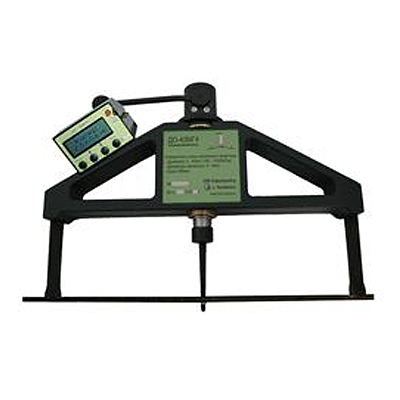

  • Измерители силы натяжения арматуры ДО-МГ4

    images/all/3/855/big/img_14.jpg

    Измерители силы натяжения арматуры ДО-МГ4

    Измерители силы натяжения арматуры ДО-МГ4

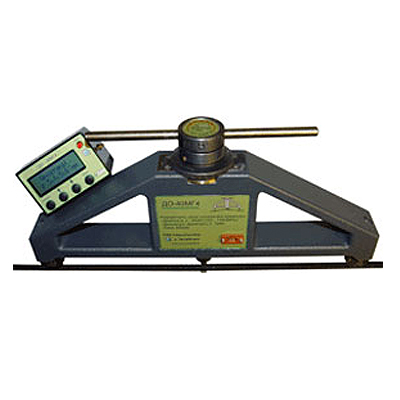

  • Измерители силы натяжения арматуры ДО-60МГ4

    images/all/3/855/big/img_16.jpg

    1

    Измерители силы натяжения арматуры ДО-60МГ4

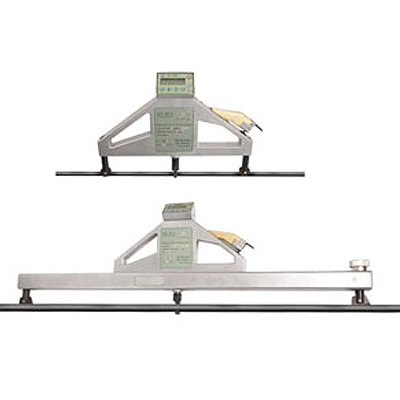

  • Измерители силы натяжения арматуры методом поперечной оттяжки по ГОСТ 22362

    images/all/3/855/big/img_18.jpg

    1

    Измерители силы натяжения арматуры методом поперечной оттяжки по ГОСТ 22362

ЦЕНА: от 93 600 руб.
Модификации:

Бесплатная доставка
Гарантия: 1,5 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 786.40KB)
Версия для печати
ПРОИЗВОДИТЕЛЬ:
Стройприбор


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Тип оборудования: измеритель натяжения арматуры

Производитель: Россия
Серия: ДО МГ4
Модель: ДО-40МГ4, ДО-60МГ4, ДО-80МГ4



Описание: Измеритель натяжения арматуры железобетонных конструкций методом поперечной оттяжки



Сертификаты на измеритель силы натяжения арматуры ДО-40МГ4, ДО-60МГ4

- Сертификат о внесении в ГосРеестр средств измерений Росси, Беларуси, Казахстана.



Гарантия на измеритель напряжений в арматуре: 18 месяцев.
Гарантируется сервисное и метрологическое обслуживание прибора ЭИН МГ4 в течение всего срока эксплуатации.



Назначение измерителя натяжения арматуры ДО-МГ4:



Измерители силы натяжения арматуры ДО-МГ4 предназначены для оперативного производственного контроля силы натяжения проволочной, канатной и стержневой арматуры железобетонных конструкций на основе прямых измерений силы поперечной оттяжки арматуры и установлении зависимости между силой, оттягивающей арматуру на заданную величину в поперечном направлении и силой натяжения арматуры, в соответствии с ГОСТ 22362, а также для контроля усилий в тросовых и канатных оттяжках.



Область применения приборов - производство сборных железобетонных конструкций, армированных высокопрочной арматурой классов Вр-II(В-II), К-7, (шпалы, стойки ЛЭП, изделия непрерывного бетонирования и др.) и контроль усилий в оттяжках мачт релейной и сотовой связи, труб, опор.



Приборы обеспечивают измерение силы натяжения при свободной длине арматуры от 2 метров, снабжены энергонезависимой памятью на 99 результатов измерений и часами реального времени , имеют режим передачи данных на ПК по USB интерфейсу.
Индикация результатов измерений производится на цифровом дисплее в кН и МПа.



Предусмотрена возможность выбора диаметра арматуры, что позволяет благодаря записанным в программное устройство градуировочным зависимостям, определять силу натяжения арматуры и напряжение в ней с высокой точностью.



Конструктивно измеритель состоит из корпуса с опорами и фиксатором, силоизмерителя, состоящего из встроенного в корпус тензорезисторного датчика, соединенного с натяжным рычагом и крюком, и электронного блока с жидкокристаллическим дисплеем.



Модификации измерителей отличаются  наибольшими пределами измерений, вариантом исполнения, габаритными размерами и массой.


Измерители имеют обозначение ДО-Х-МГ4.В, где



ДО-МГ4 – обозначение типа измерителя;
Х – обозначение модификации:
40П – измерения силы натяжения проволоки для армирования диаметром от 3 до 5 мм;
60П – измерения силы натяжения проволоки для армирования  диаметром 6 и 7,5 мм;
60С – измерения силы натяжения арматурной стали диаметром от 9,6 до 14 мм;
60К – измерения силы натяжения канатов арматурных диаметром от 6 до 12 мм;
80К – измерения силы натяжения канатов арматурных диаметром 12 и 15 мм.
В – обозначение варианта исполнения (01; 02; 03 – для одного, двух, трех диаметров арматуры соответственно)



Технические характеристики измерителя силы натяжения арматуры ДО-40МГ4, ДО-60МГ4



Модификация измерителя Диапазон измерений силы натяжения арматуры, кН Предельное значение напряжения в арматуре, МПа Диапазон измерений силы поперечной оттяжки, кН Диаметр арматуры, мм Габаритные размеры, мм
(ДхШхВ)
Масса, кг
ДО-40П-МГ4 от 3 до 10 1410 от 0,1 до 0,4 3 360х65х270 2,6
от 3 до 16 1270 от 0,1 до 0,7 4
от 3 до 25 1270 от 0,1 до 1,0 5
ДО-60П-МГ4 от 5 до 34 1200 от 0,1 до 0,7 6 650х65х270 5,2
от 10 до 58 1300 от 0,2 до 1,1 7,5
ДО-60С-МГ4 от 5 до 45 620 от 0,1 до 0,9 9,6 650х65х270 5,2
от 5 до 45 570 от 0,1 до 0,9 10
от 10 до 65 570 от 0,2 до 1,3 12
от 10 до 85 570 от 0,2 до 1,7 14
ДО-60К-МГ4 от 5 до 32 14000 от 0,1 до 0,7 6 650х65х270 5,2
от 10 до 74 14000 от 0,2 до 1,5 9
от 20 до 130 14000 от 0,4 до 2,5 12
ДО-80К-МГ4 от 20 до 130 14000 от 0,3 до 2,0 12 850х65х290 6,4
от 20 до 180 13000 от 0,4 до 2,5 15
Пределы допускаемой относительной погрешности измерения силы поперечной оттяжки ± 1 %
Пределы допускаемой относительной  погрешности  измерения силы натяжения арматуры ± 3 %
Размах показаний измерителя 3 %
Питание измерителей осуществляется от 2-х элементов АА(LR6), напряжением 3 В
Потребляемый ток, не более 55 мА
Диапазон рабочих температур, °С от + 5 до + 40



Комплект поставки:

Измеритель силы натяжения арматуры ДО-МГ4, кабель связи с ПК, CD с программным обеспечением, руководство по эксплуатации, упаковочный кейс.



Купить измеритель силы натяжения арматуры по выгодной цене со склада в Москве.

Доставляем измеритель натяжения арматуры ДО-МГ4 по России и СНГ курьерскими службами и транспортными компаниями.

Отправить заявку на измеритель натяжения арматуры Вы можете по электронной почте на info@geo-ndt.ru.



ПРИБОРЫ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

ОТЗЫВЫ
  Имя *
  E-mail
  Отзыв *
Введите число *
ВОПРОС-ОТВЕТ
ЗАДАТЬ ВОПРОС
  Ваше имя *
  Ваша компания *
  Адрес/город *
  Телефон, факс *
  Электронная почта *
  Вопрос *
Введите число *


Сертификаты

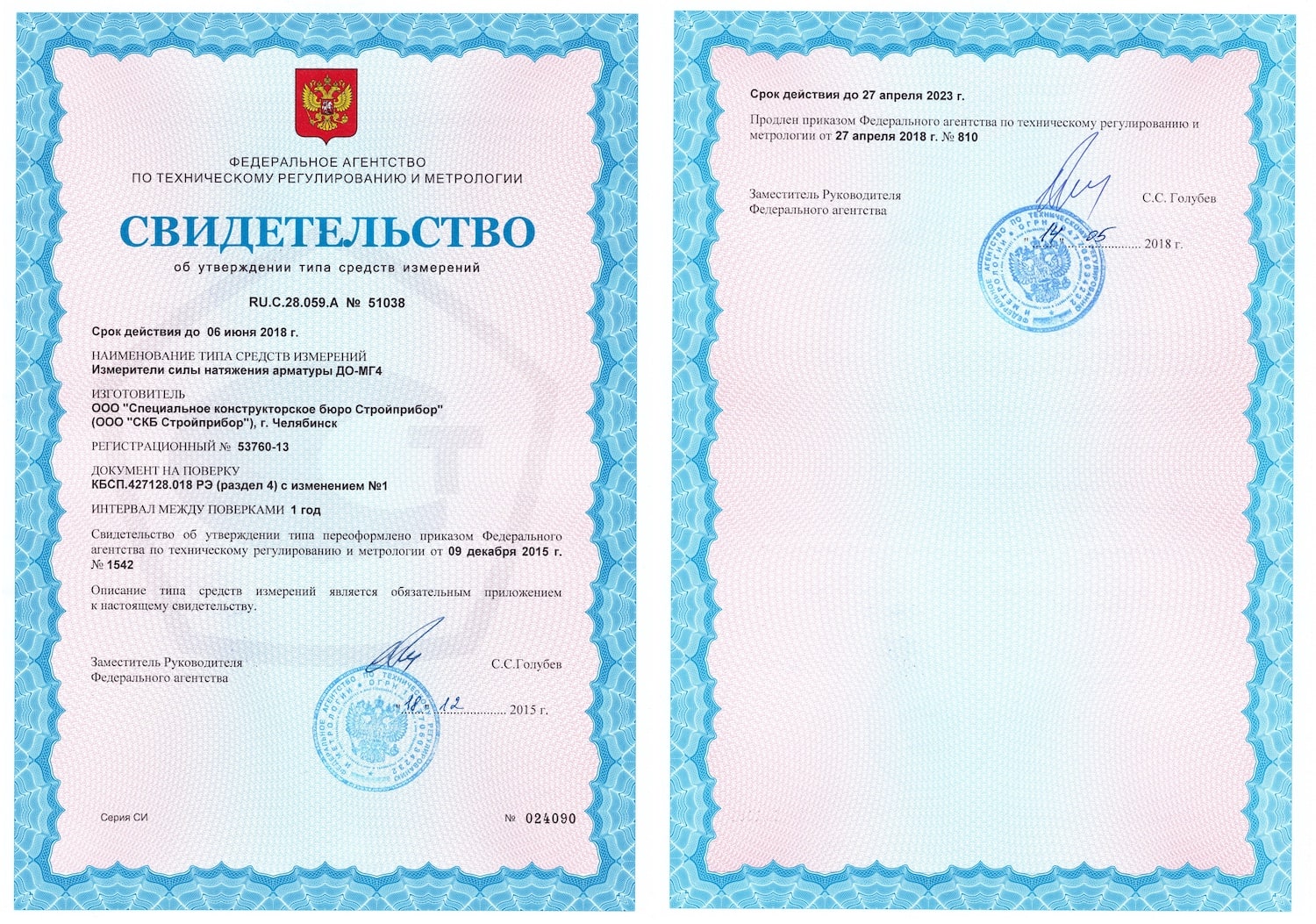

Свидетельство об утверждении типа средств измерения на измерители силы натяжения арматуры ДО-МГ4

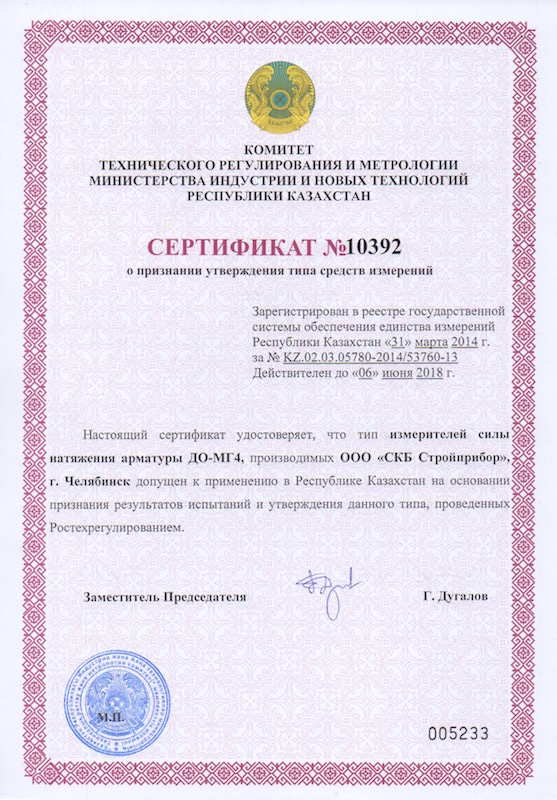

Сертификат о признании утверждения средств измерений ДО-МГ4. Республика Казахстан.

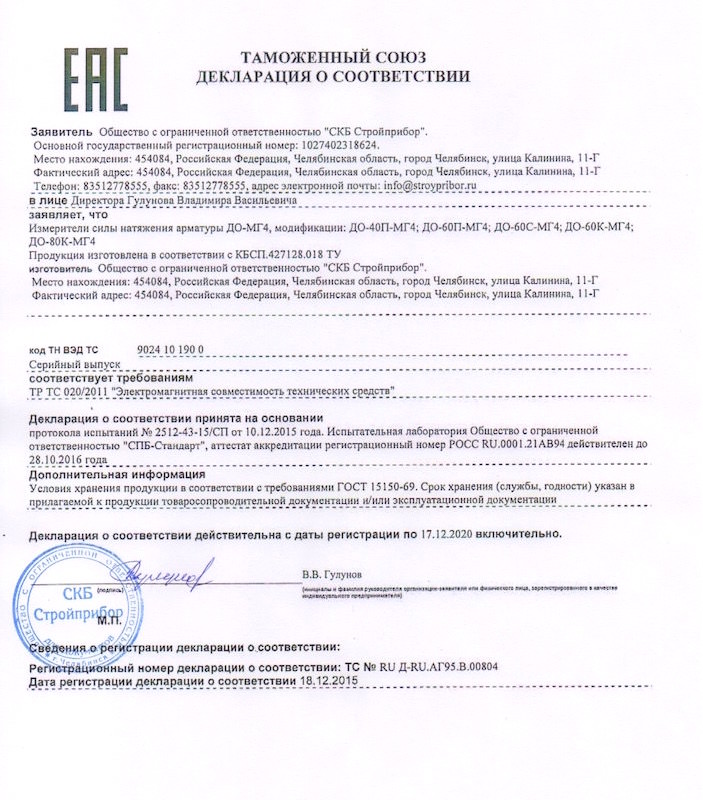

Декларация о соответствии прибора
