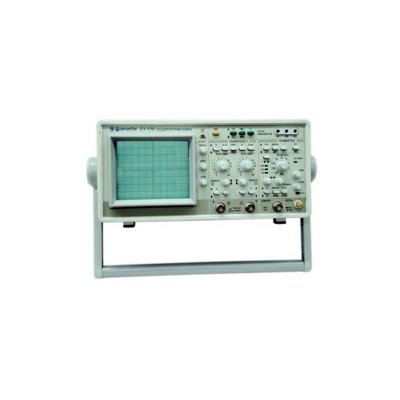

Осциллограф универсальный аналоговый двухканальный С1-170

  • С1-170

    /images/all/3/8762/big/img_5.jpg

    jijijij

    Осциллограф универсальный аналоговый двухканальный С1-170

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

С1-170 - аналоговый осциллограф, предназначен для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров по шкале экрана ЭЛТ в полосе частот 0-50 МГц.



Отличительные особенности:



  • Полоса пропускания 0-50 МГц;
  • Режим X-Y с калиброванным коэффициентом отклонения;
  • Два канала;
  • Встроенный тестер компонентов.



Техничекие характеристики:



Вертикальное отклонение
Число каналов 2
Полоса пропускания: 0 - 50 мГц
Коэффициенты отклонения 2 мВ/дел - 10 В/дел (шаг1-2-5)
Погрешность установки ±3 %, ±4 % с делителем 1:10
Время нарастания ПХ ≤ 14 нс
Входной импеданс 1 МОм/25 пФ, (с делителем 1:10 10 МОм/12 пФ)
Входное напряжение:

с открытым входом

с закрытым входом

с делителем 1:10


≤110
≤110
≤250
Режимы по вертикали:
Канал А, канал Б, канал Б инвертированный, каналы А и Б прерывисто/поочерёдно, сумма каналов А + Б
Горизонтальное отклонение
Коэффициенты развёртки 100 нсек/дел - 0,1 сек/дел, (шаг1-2-5)
Погрешность установки ±4% , с растяжкой ±5%
Растяжка развёртки x 10
Режимы развёртки автоколебательный, ждущий
Синхронизация
Источники канал А, канал Б, сеть, внешняя
Вход и уровень внешней синхронизации 1 Мом/25 пФ; 0,2 - 10 В
Режим X-Y:
Режим X-Y в полосе 20 Гц - 1 МГц, коэффициент отклонения - 2 мВ/дел - 10 В/дел (±10 %)
Тестер компонентов
ось Х ±12 В
ось Y ±12 мА
Тестовый ток базы ступеньки (0; 20; 40; 60; 80) мкА, коэффициент. деления 1/8
Тестовое напряжение З-И ступеньки (0; 2; 4; 6; 8) В, коэффициент деления 1/8
Общие характеристики
Встроенный калибратор "меандр" (1000±10) Гц, (0,6±0,006) В
Размер экрана 80x100 мм
Питание 230 В ±10%, 50 Гц
Потребляемая мощность 80 В · А
Габаритные размеры (HxWxD) 140x300x380 мм
Масса 7 кг
Условия эксплуатации:

Рабочая температура

Влажность


5°С - 40°С
80% при 25 °С
Введите число *


Введите число *
Сертификаты

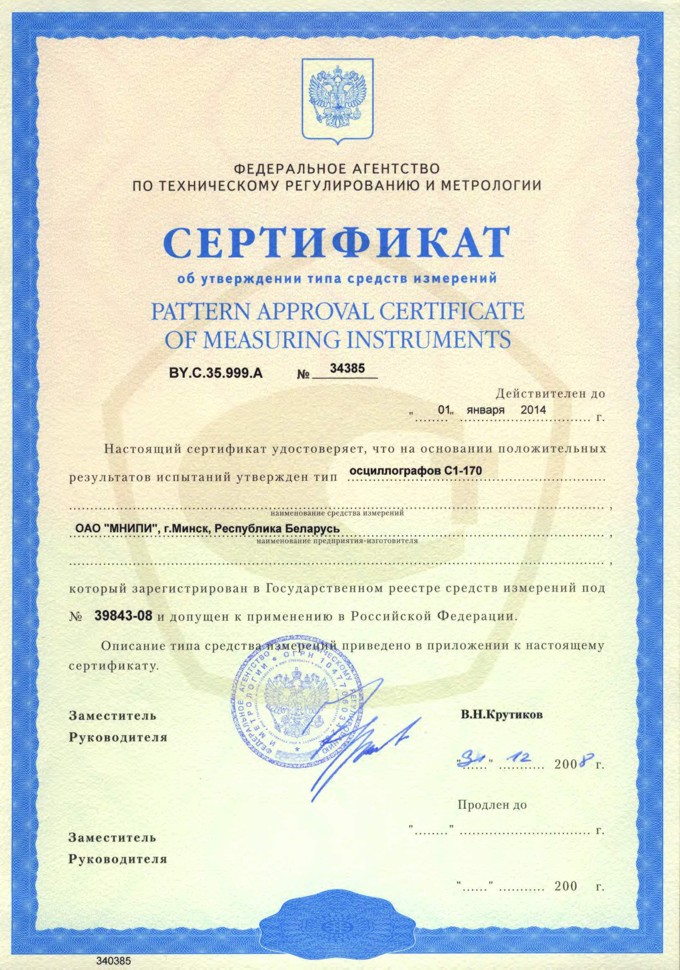

Свидетельство об утверждении типа средств измерения
