Измеритель иммитанса Е7-20

  • Измеритель иммитанса Е7-20

    /images/all/3/8787/big/img_5.jpg

    jijijij

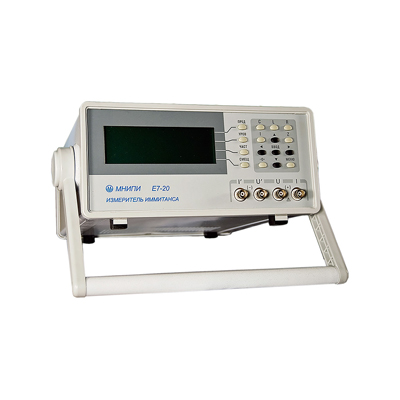

    Измеритель иммитанса Е7-20

ЦЕНА: 315 840 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Измеритель иммитанса Е7-20 - прецизионный прибор класса точности 0,1 с широким диапазоном рабочих частот 25 Гц - 1 МГц и высокой скоростью измерений до 25 измерений/сек.



Измеряемые параметры:



  • Индуктивность (Ls, Lp)
  • Емкость (Сs, Сp)
  • Сопротивление (Rs, Rp)
  • Проводимость (Gp)
  • Фактор потерь (D)
  • Добротность (Q)
  • Модуль комплексного сопротивления Z
  • Реактивное сопротивление (Xs)
  • Угол фазового сдвига
  • Ток утечки (I)



Объекты измерения: изолированные и заземленные конденсаторы, катушки индуктивности, трансформаторы, резисторы, реле, переключатели, диоды, кабели, входные сопротивления и емкости осциллографов, вольтметров и других приборов.

При наличии соответствующих датчиков прибор может измерять различные физические величины.



Контроль качества ЭРЭ на входном и выходном контроле и при ремонте, метрологическая аттестация средств измерений и различных функциональных устройств (реле, коммутаторы и т.п.), нормирование параметров изделий микроэлектроники, полупроводниковых изделий (диодов, варикапов, транзисторов) и различных материалов (ферритов, диэлектриков и др.), научные исследования, контроль и управление технологическими процессами.



Отличительные особенности:



  • Уровень измерительного сигнала 0,04 - 1 В
  • 5 - разрядный индикатор
  • Автоматический и ручной выбор пределов измерения
  • Математическая обработка результатов измерений
  • Интерфейс RS-232С



Технические характеристики измерителя иммитанса Е7-20:



Диапазоны измеряемых величин
Емкость, Ф 10-15 - 1
Индуктивность, Гн 10-11 - 104
Активное cопротивление, Ом 10-5 - 109
Проводимость, См 10-11 - 10
Модуль комплексного сопротивления ,Ом 10-5 - 109
Реактивное сопротивление ,Ом 10-5 - 109
Угол фазового сдвига -90,0° - +90,0°
Добротность, фактор потерь 10-4 - 104
Ток утечки, мА 10-8 - 10-2

Базовая погрешность

L, C, R

D, Q


± 0,1 %
± 0,001%
Рабочие частоты 25 Гц - 1 МГц (Свыше 1975 фиксированных частот)
Время одного измерения Быстро - 40 мс, Норма - 400 мс
Период повторения измерений, с 0,04 - 0,4
Выбор поддиапазона Автоматический и ручной
Уровни измерительного сигнала 0,04 - 1 В
Напряжение смещения внутреннее (0 - 40) В, внешнее (0 - 120) В
Усреднение За 10 и за 100 единичных измерений
Общие характеристики
Интерфейс RS-232C
Формат индикации 5 разрядов
Питание (220±22) В, 50 Гц
Потребляемая мощность 20 В · А
Габаритные размеры (HxWxD) 127х298х300 мм
Масса 4 кг
Условия эксплуатации:

Рабочая температура


5°С - 40°С, 3 ГОСТ 22261-94



Заменяет приборы: Е7-12, Е7-14, Е7-16
