Антенна измерительная П6-62

  • Антенна измерительная П6-62

    /images/all/3/8822/big/img_5.jpg

    jijijij

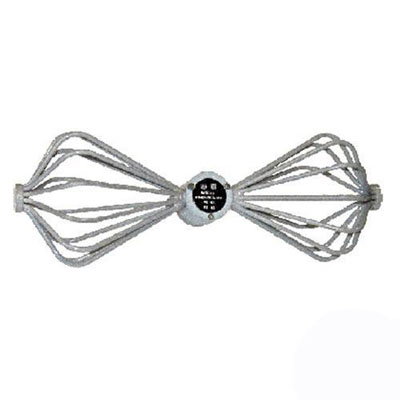

    Антенна измерительная П6-62

ЦЕНА: 131 604 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
МНИПИ


Страна производитель: Беларусь Беларусь
Артикул: П6-62
Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Антенна измерительная П6-62 предназначена для измерения напряжённости электромагнитного поля совместно с измерительными приёмными устройствами.



Антенна П6-62 является биконической, вибраторной, состоящей из двух обращённых вершинами к друг другу конусов конечной длины; имеет стандартный коаксиальный соединитель.



Технические характеристики измерительной антенны П6-62:



Диапазон частот (300 - 1000) МГц
Предел допустимой погрешности антенного коэффициента ± 1,5 дБ
Коэффициент стоячей волны (КСВ) < >
Поляризация линейная, уровень сигнала ортогональной поляризации, не более -20 дБ
Общие характеристики
Габариты (HxWxD) 400х145x150 мм
Масса 1 кг
Условия эксплуатации:

Температура

Влажность

Минимальное атмосферное давление




-50°С...+60°С

95% при 35°С

61 кПа (450 мм рт.ст.)



Антенна П6-62 заменяет приборы: DP3 (Германия)



Устройство и работа измерительной антенны П6-62:



Антенна является биконической вибраторной антенной, состоящей из двух обращённых вершинами друг к другу конусов конечной длины. К вершинам конусов подключён симметрирующий трансформатор с коэффициентом трансформации 4:1 для согласования волнового сопротивления биконического вибратора 158 Ом с выходным сопротивлением 50 Ом. Выход антенны – соединитель типа III, Розетка, ГОСТ 13317-89.



Диаграмма направленности антенны аналогична диаграмме направленности полуволнового вибратора с нулями излучения вдоль оси конусов.



Для закрепления антенны на мачте и обеспечения поворота плоскости поляризации предназначены скоба УШЯИ.301561.268 и штанга УШЯИ.304599.005.



В полой штанге находится коаксиальный кабель, соединителями типа III, ГОСТ 13317-89. Штанга фиксируется в скобе с помощью стопорного винта после установки плоскости поляризации антенны.

Введите число *


Введите число *
Сертификаты


Сертификат об утверждении типа СИ измерительных антенн П6-62

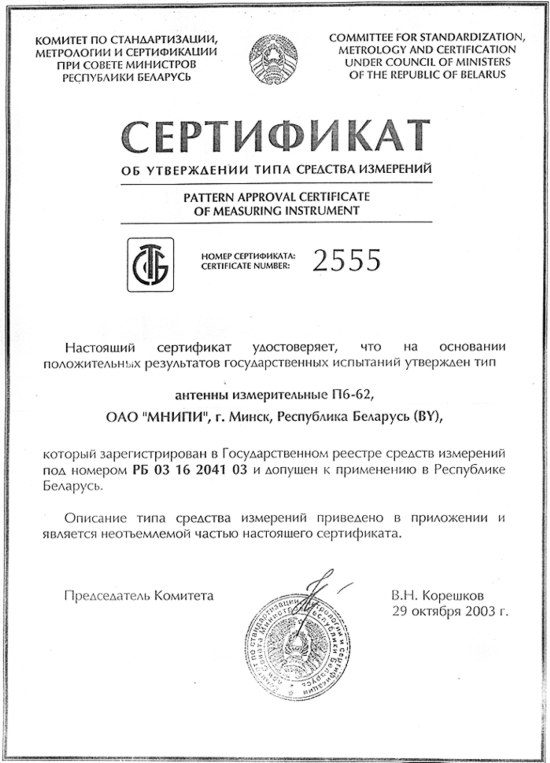

Сертификат об утверждении типа СИ П6-62 РБ
