Генератор сигналов высокочастотный Г4-164М

  • Генератор сигналов высокочастотный Г4-164М

    /images/all/3/8953/big/img_5.jpg

    jijijij

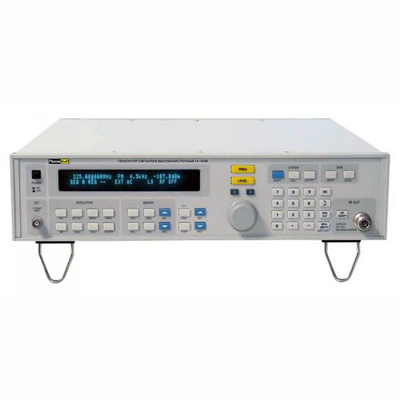

    Генератор сигналов высокочастотный Г4-164М

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Генератор сигналов высокочастотный Г4-164М является современным генератором синтезированных сигналов в диапазоне частот от 200 кГц до 1000 МГц, с микропроцессорным управлением.

Стандартные функции включают в себя широкий диапазон (до 100 кГц) девиации частоты, функцию самокалибровки, расширенную диагностику пользователя, автоматическое включение последовательности испытаний, и наличие энергонезависимых ячеек памяти для хранения до 300 различных настроек (с использованием интерфейса генератора).



Отличительные особенности:



  • Частотный диапазон: 200 кГц … 1000 МГц
  • Погрешность установки частоты: ±2 х 10-7
  • Нестабильность частоты: ±1 х 10-8
  • Прямой цифровой синтез сигналов
  • Низкий уровень фазовых шумов
  • Высокое разрешение выходной частоты (1 Гц)
  • Девиация частоты до 100 кГц (разрешение 0.1 кГц)
  • Коэффициент АМ до 100 % (разрешение 0.1 %)
  • Широкий диапазон установки выходного уровня (-127 дБм … +13 дБм)
  • Защита выхода от внешнего источника (25 Вт максимально)
  • Запись в память до 300 профилей
  • Интерфейсы: GPIB, RS-232C



Технические характеристики высокочастотного генератора сигналов Г4-164М:



Параметры

Значения

Частотный диапазон

200 кГц … 1000 МГц

Разрешение

1 Гц

Точность установки

±(2 х  10-7)

Нестабильность частоты

±(1 х  10-8)

ВЫХОДНОЙ УРОВЕНЬ

Диапазон

-127 дБм … +13 Дбм (с нагрузкой 50 Ом)

Дискретность установки

0.1 дБ

Точность установки уровня

±0.8 дБ (типичная)

±1.2 дБ (при уровне0 дБм)

Точность установки ослаблений аттенюатора

±1.0 дБ (-4 дБм … + 13 дБм)

±1.5 дБ (-4 дБм … -37 дБм)

±(1.5 дБ + 0.1 дБ /10 дБ) (-37 дБм … -127 дБм)

Гармоники несущей

≤ -30 дБ при уровне не превышающем 10 дБм

Субгармоники

≤ -25 дБс (> 550 МГц)

Негармонические составляющие

≤ -50 дБс (< 137.5 >

≤ -60 дБс (137.5 МГц … 1000 МГц)

Паразитная модуляция немодулированного сигнала

Паразитная ЧМ

< >

< >

< 10 >



< 20 >

Паразитная АМ

< -65 >

Модуляция

Внутренняя модуляция

10 Гц … 20 кГц с шагом 10 Гц (до 10 кГц)

100 кГц (10 кГц … 20 кГц)

фиксированные частоты: 400 Гц, 1 кГц, 3 кГц

Погрешность установки

±1% (100 Гц … 20 кГц)

±5% (до 100 Гц)

Внешняя модуляция

АМ: 50 Гц … 20 кГц

ЧМ: 50 Гц … 100 кГц

вход: 600 Ом, 1.5 Впик (относительно 1 кГц)

ЧМ сигнал

Девиация частоты

0.0 кГц …100 кГц

Дискретность установки

0.1 кГц

Погрешность установки

±10% при значении девиации 0.6 кГц … 1.6 кГц

±15% при значении девиации 1.6 кГц … 100 кГц

Коэффициент гармоник огибающей

< >

Паразитная АМ

< >

АМ сигнал

Коэффициент АМ

0.0% … 100% (уровень несущей ≤ 7 дБм)

Дискретность установки

0.1%

Погрешность установки

от ±5% при коэффициенте АМ до 90%

Коэффициент гармоник огибающей

< 10% >

< 20% >

Общие характеристики

Обеспечивается защита при подаче от внешнего источника

до 25 Вт, до 25 В постоянное
Питание 115 В/230 В, 50 Гц/60 Гц
Габариты 115х430х410 мм
Вес 14 кг



Комплект поставки:



  • Генератор сигналов высокочастотный ПРОФКИП Г4-164М
  • Кабель N-типа
  • Кабель питания
  • Руководство по эксплуатации
