Измеритель иммитанса Е7-14М

  • Измеритель иммитанса Е7-14М

    /images/all/3/8984/big/img_5.jpg

    jijijij

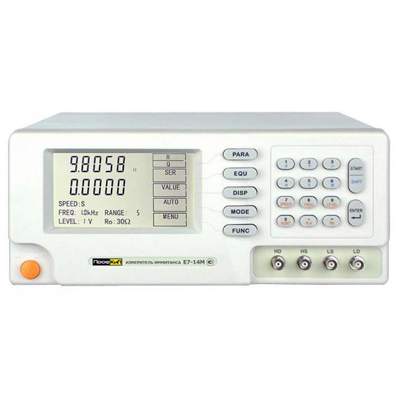

    Измеритель иммитанса Е7-14М

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Измеритель иммитанса Е7-14М предназначен для измерения иммитанса различных электро- радиокомпонентов: резисторов, конденсаторов, катушек индуктивности, полупроводниковых приборов на восьми измерительных частотах: 100 Гц, 120 Гц, 1 кГц,10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц.

Благодаря автоматизации процесса измерения может использоваться в системах контроля и управления технологическими и производственными процессами.



Отличительные особенности:



  • Программируемый по 8-ми точкам сигнал в диапазоне частот от 100 Гц до 100 кГц
  • Базовая погрешность 0.05%
  • Тест-сигнал: 10 кГц … 100кГц
  • Последовательная /параллельная схема замещения
  • Одновременная индикация двух результатов измерения
  • Измерение в абсолютных и относительных единицах, ∆-измерения
  • Большой высококонтрастный ЖК-дисплей с подсветкой
  • Интерфейс: RS-232, HANDLER



Технические характеристики измерителя иммитанса Е7-14М:



Параметры

Значения

Измеряемые параметры

L /Q, C /D, R /Q, |Z| /Q, |Z| /D

Точность

0.05%

Частота тест-сигнала

100 Гц, 120 Гц, 1 кГц, 10 кГц, 20 кГц, 30 кГц, 60 кГц, 100 кГц

Уровень тест-сигнала

0.1 В скз, 0.3 В скз, 1 В скз

Выходной импеданс

30 Ом или 100 Ом

Диапазон измерения

|Z|, RX: 0.00001 Ом … 99.9999 МОм

C: 0.00001 пФ … 999.999 мФ

L: 0.00001 мкГн … 9.99999 кГн

GB: 0.0001 мкс … 999.999 с

D: 0.00001 … 9.99999

Q: 0.00001 … 99999.9

Θ(DEG): -179.999° … 179.999°

Θ(RAD): -3.14159 … 3.14159

Δ%: -999.999% … 999.999%

Скорость измерения

медленно (slow): 1.5 изм/с

умеренно (medium): 5.1 изм/с

быстро (fast): 20 изм/с

Схема измерений

параллельная /последовательная

Запуск измерений

автоматический /ручной

Режим запуска

внутренний /внешний, ручной

Усреднение скорости

1 … 99

Функции коррекции

открытые /короткие и корректировки развертки

Измерительные терминалы

пять терминалов

Режим отображения

непосредственный, ΔABS, Δ%

Разрядность дисплея

первичный и вторичный: 6 разрядов

Функции компаратора

NG, P1, P2, P3, 4 контейнера

Интерфейс

RS-232, HANDLER

Общие характеристики

Дисплей

ЖК с подсветкой (240х128)
Питание 110 В ... 127 В ± 10%/220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц
Габариты 320х140х400 мм
Вес 3.5 кг



Комплект поставки:



  • Измеритель иммитанса ПРОФКИП Е7-14М
  • 4-проводный измерительный кабель с 2 зажимами типа «крокодил»
  • Испытательный стенд
  • Кабель питания
