Плотномер грунтов динамический ПДУ-МГ4 «Импульс»

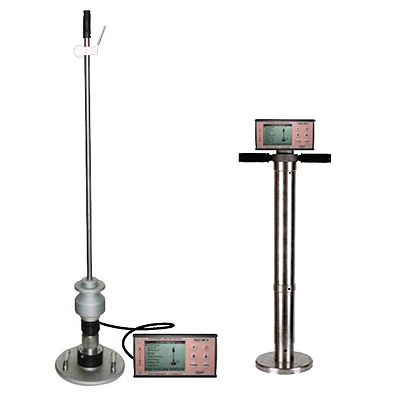

  • Динамический плотномер грунтов ПДУ-МГ4 «Импульс»

    /images/all/3/903/big/img_5.jpg

    jijijij

    Плотномер грунтов динамический ПДУ-МГ4 «Импульс»
  • Динамический плотномер грунта ПДУ-МГ4

    /images/all/3/903/big/img_14.jpg

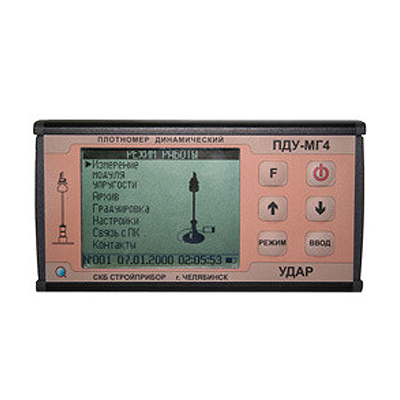

    Динамический плотномер грунта ПДУ-МГ4

    Динамический плотномер грунта ПДУ-МГ4

снят с производства

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Стройприбор


Страна производитель: Россия Россия

Гарантия: 1,5 года
Внесен в Госреестр СИ.
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость плотномеров с НДС: ПДУ-МГ4 "Удар" - 295 000 руб., ПДУ-МГ4.01 "Удар" - 232 460 руб.



Тип оборудования: плотномер грунтов динамический

Производитель: Россия

Серия: ПДУ-МГ4

Модели: ПДУ-МГ4 «Удар»

Описание: прибор для оценки качества уплотнения грунтов



Гарантия на плотномер грунтов ПДУ-МГ4 «Удар»: 18 месяцев.

Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.





Назначение прибора:



Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп.  Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.



Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.



Динамический плотномер ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.



Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.



Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.



Плотномеры снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.



Технические характеристики плотномеров грунтов:



Наименование характеристик ПДУ-МГ4 «Удар» ПДУ-МГ4.01 «Удар»
Диапазон измерения модуля упругости, МН/м2 5…370 5…300
Диапазон измерения силы, кН 0,1…19 0,1…10
Предел абсолютной погрешности измерения силы, Н
где F-измеренная сила, H
±(0,01F+20)
Диапазон измерений перемещения штампа, мкм 50...9999
Предел абсолютной погрешности измерения перемещения штампа, мкм
где L – измеренные перемещения
±(0,03L+10)
Высота падения груза, м 0,85 0,85
Диаметр плиты динамического нагружения, мм 300 200
Габаритные размеры, (высота), м 1,3
Габаритные размеры в упаковке (два места для транс. комп.), мм 1380х150х160
420х320х180
1320х160х160
320х220х160
Масса, кг 30,5 16
Масса в упаковке (два места для транс. комп.), кг 24,8
17,3



Комплект поставки плотномера:

Электронный блок, нагрузочное устройство (НУ), плита динамического нагружения (ПДН), кабель (ПДН – электронный блок), стакан (приспособление для калибровки акселерометра), кабель (удлинитель) акселерометра, кабель интерфейса USB, CD с программным обеспечением, руководство по эксплуатации (содержащее раздел «Методика поверки»), футляр для НУ, футляр для ПДН.



Дополнительные принадлежности:

- Тележка для перевозки ПДУ-МГ4.



*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по плотномерам грунтов можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем динамические плотномеры по всей России курьерскими службами и транспортными компаниями.
