Система межскважинного мониторинга свай CHUM Piletest

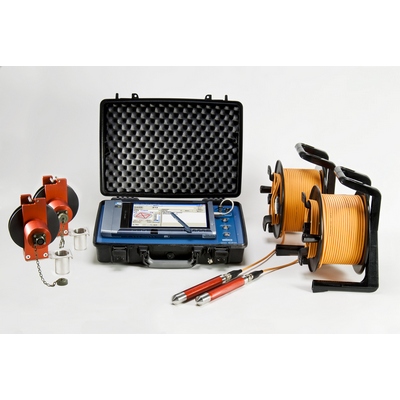

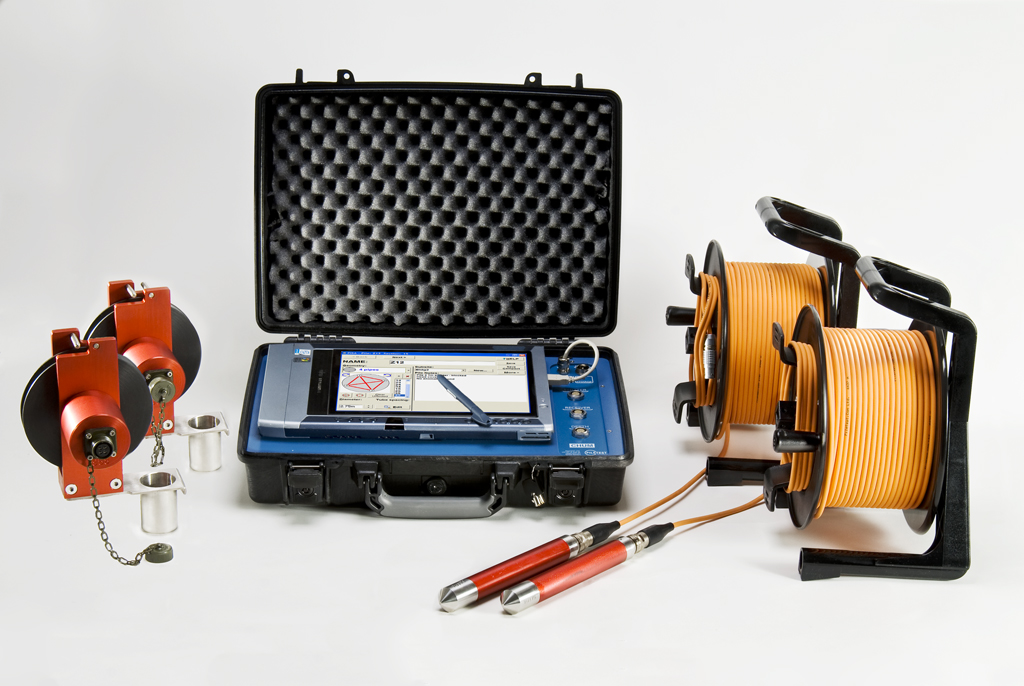

  • CHUM Piletest

    /images/all/3/9074/big/img_5.jpg

    jijijij

    Система межскважинного мониторинга свай CHUM Piletest

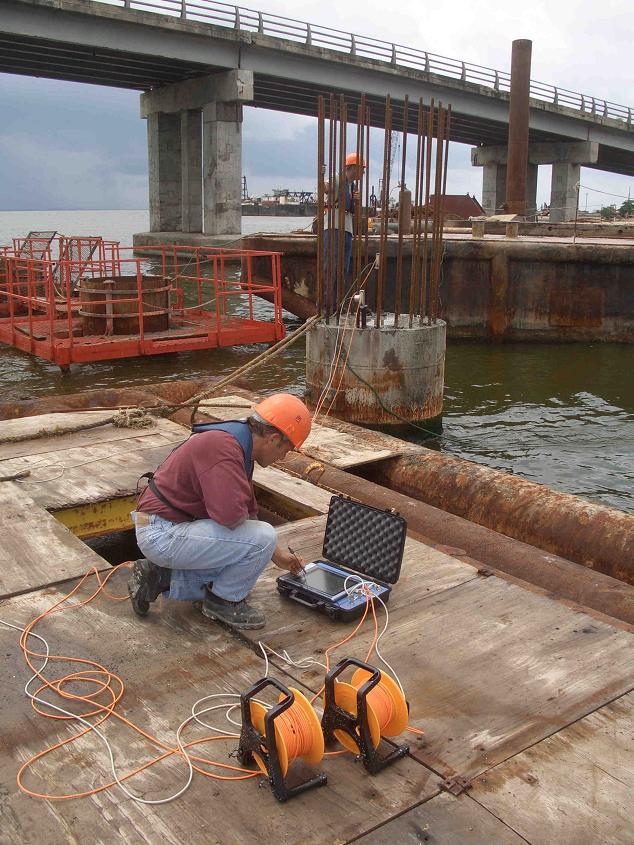

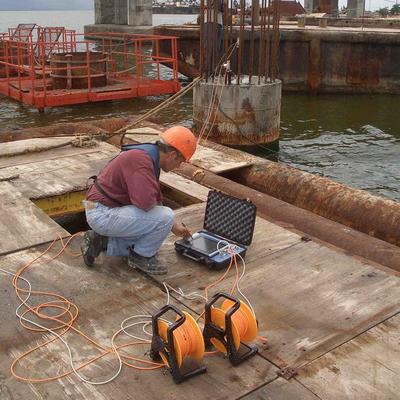

  • Пример использования CHUM Piletest

    /images/all/3/9074/big/img_14.jpg

    Пример использования CHUM Piletest

    Пример использования CHUM Piletest

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Piletest


Страна производитель: Великобритания Великобритания

Гарантия: 3 года
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Геофизическая система межскважинного мониторинга свай CHUM позволяет получить информацию о структуре свай без проведения трудоемких процедур испытаний.



Система CHUM использует водонаполненные контрольные каналы для контроля качества фундаментов глубокого заложения с высокой разрешающей способностью. Функционирование системы основано на законах распространения ультразвуковых волны в средах. Два датчика опускаются в заполненные водой контрольные каналы, встроенные в бетонные конструкции. Один из датчиков является излучателем ультразвуковых волн, второй — приемником. Программное обеспечение системы обрабатывает полученные от датчиков сигналы, соотносит их с временем прихода ультразвуковых волн и местом расположения датчиков в бетоне. Таким образом, мы получаем точные данные о структуре объекта.



CHUM полностью соответствует стандарту ASTM D6760-08.



Преимущества системы CHUM:

  • Простота в использовании
  • Не требует специальной подготовки персонала -система очень проста в использовании
  • Логика
  • 2D-томография
  • 3D-томография
  • Три альтернативных метода томографии: нечеткой логики, параметрический и 3D
  • Система осуществляет томографию в режиме реального времени: по мере передвижения датчиков уже виден результат.
  • Модульная конструкция
  • CHUM создан таким образом, что может работать с любым компьютером через стандартный порт USB (КПК, нетбук, ноутбук, стационарный ПК). В нем нет встроенной системы, которая устареет уже через несколько лет.
  • Надежность
  • Все наши приборы проходят обязательные испытания на устойчивость к воздействию воды и температуры, ударным и вибрационным нагрузкам.
  • 3 года гарантии
  • Сервисная служба
  • Бесплатная поддержка по обновлению программного обеспечения в течении всего срока эксплуатации
  • Помощь в анализе, интерпретации результатов и отчетности. Мы проверим ваши первые отчеты
  • Высокая производительность контроля
  • Один человек контролирует до 700 погонных метров бетона в час!
  • Полностью автоматизированная система отчетов в формате MS Word
  • Вся система переносится на руках
  • 3D-томография
  • Неограниченные лицензии на программное обеспечение
  • Не требует установки программных обновлений, без регистрации, не нужно вводить длинный код продукта
  • Вы можете устанавливать программное обеспечение столько раз, сколько вам нужно



Технические характеристики системы CHUM:



Физические
параметры
Корпус Жёсткий, прочный, водозащищённый корпус
Размеры 430mmL х 325mmW х 105mmH (прибор)
Масса 3.8 kg (прибор)
5.0 kg (прибор с типовой tablet PC)
16.0kg (типовая поставка)
Температурный
диапазон
Работа: -10°Cto50°C Хранение : -40°С to 70°С
Энергоснабжение Внутренний источник Заряжаемая литий ионная батарея 11.1V 4.4Ah
(хватает на два рабочих дня)
Внешний источник 100-240V АС работа/зарядка
Стандарты ASTM D6760 Соответствует или превосходит
Технические
параметры
Сенсор Двух функциональный приёмо-передатчик, 50kHz номинал, стойкий к
давлению, 25mm диаметр
Кабели С разъёмами, крепкая полиуретановая изоляция
Частота квантования  500kHz (2ps резолюция)
Усиление 8 уровней автоматического контроля усиления (AGC)
Измерение глубины Два 24-bit счётчика, ошибка <0.1%
Производственные
характеристики
Длина сваи 1 m до 145m
Межтрубное расстояние До 4т в хорошем бетоне
Производительность До ЗОООт/день одним оператором
Память Неограниченна
Требования Компьютер (Minimum) Windows 2000/XP/Vista. 800x600 резолюция
Вывод Представление
информации
Время прихода, кривые энергии и скорости волны, представление “водопад”,
двойное представление, fuzzy-logic, параметрическая и 3D томография
Язык Многоязычный интерфейс пользователя
Варианты  Кабельные катушки  50т, 100т, 150т, по требованию заказчика
Софт  Трёхмерная томография (Возможно также как
сервис через e-mail)



Базовый комплект системы CHUM содержит:



  • Прибор CHUM, два ультразвуковых сенсора, две 50 м катушки с кабелем, два измерителя глубины, кабели и AC power adapter.
  • Варианты: 100 м / 150 м катушки с кабелем, 3D томография.
  • Софт для тестирования, анализа и составления отчета.
  • Пакет для помощи в интерпритации.
  • 10 лет бесплатного доступа к новым версиям софта.
  • 3 года гарантии.
