Аппаратно-программный комплекс КАРАТ РС35 (АПК КАРАТ РС35) – современное, технологичное и экономичное решение для оцифровки радиографических снимков, как листовых, так и рулонных (длиной до 5 м).

АПК КАРАТ РС35 состоит из:

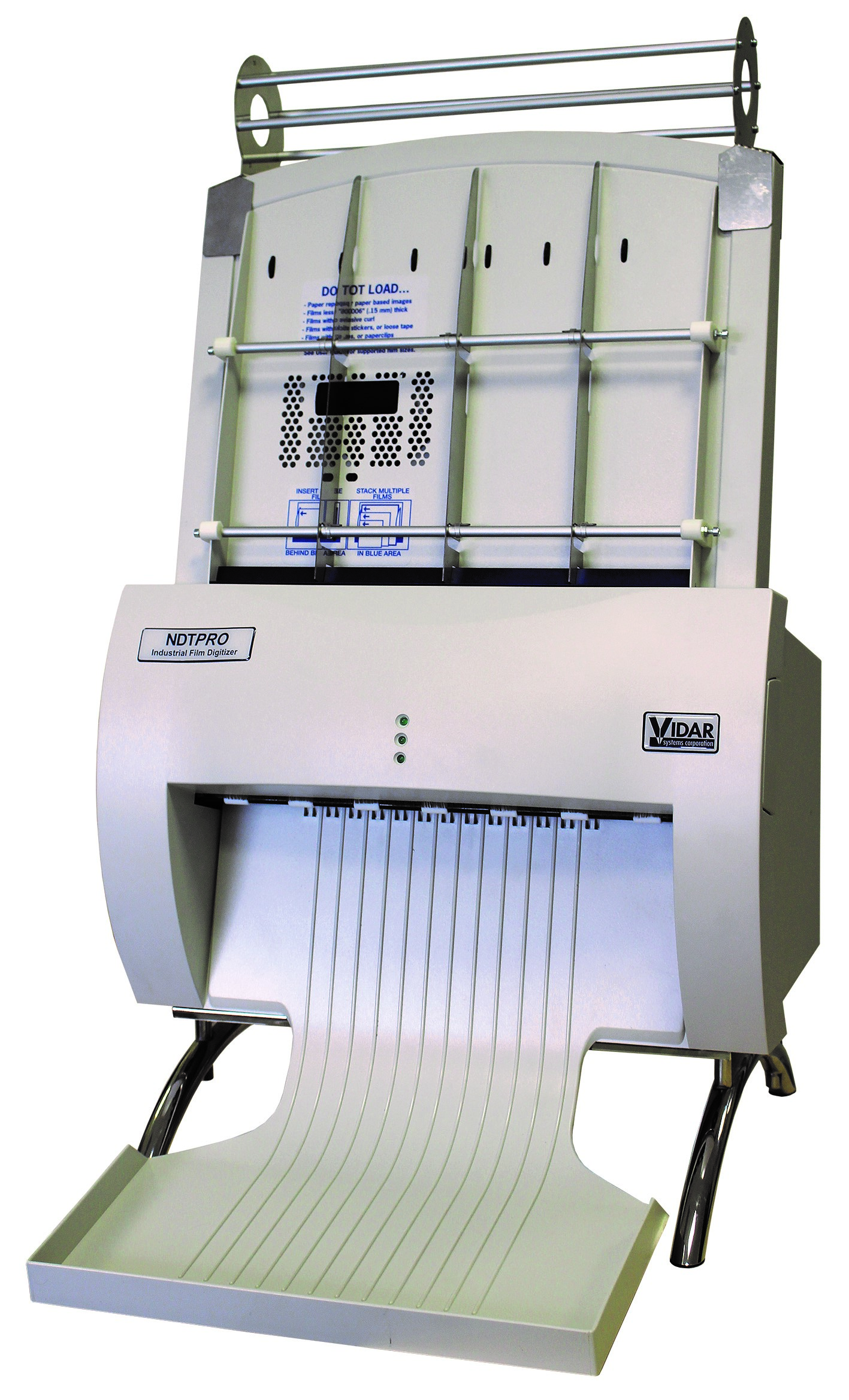

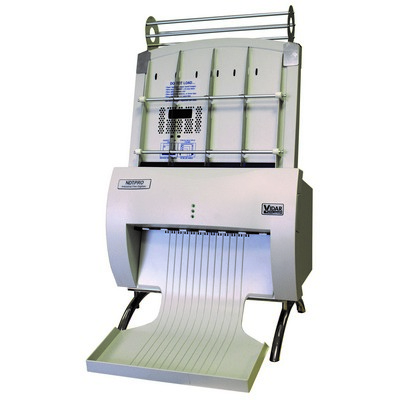

• промышленного оцифровщика радиографических снимков VIDAR NDT PRO с автоподатчиком листовых снимков;
• стационарного ПК или ноутбука;
• устройства для подачи рулонных снимков;
• программного обеспечения X-Vizor (разработанного ООО «Ньюком-НДТ» - свидетельство о государственной регистрации программы для ЭВМ №2012610620 от 10.01.2012 г.) с HASP-ключом защиты.

Оцифровщик VIDAR NDT PRO, входящий в состав АПК КАРАТ РС35, разработан для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационно-космической, нефтехимической, атомной, судостроительной и других отраслей промышленности.

АПК КАРАТ РС35 позволяет получать цифровые радиографические изображения высокого качества.

АПК КАРАТ РС35 соответствует стандарту ISO 14096 для классов DB и DS (в режиме накопления), удовлетворяет требованиям РД Транснефть и СТО Газпром.

Отличительные особенности оцифровщика КАРАТ РС35:

• В сканере установлены полупроводниковая ПЗС-матрица высокого разрешения HD-CCD™ и легко заменяемая мощная светодиодная лампа (LED), рассчитанная на длительный срок службы.
• Оцифровка радиографических снимков с оптической плотностью от 0,5 до 4,0 (класс DB - в соответствии с ISO 14096) и – в режиме накопления – от 0,5 до 4,5 (класс DS - в соответствии с ISO 14096).
• Пространственное разрешение – 11 пар линий на мм с геометрической точностью (не хуже) 1% или 2 пикселя (смотря какое значение больше) по обеим осям.
• Оцифровывает снимки от 6 до 35 см в ширину и от 20 до 500 см в длину.
• Оцифровывает в пакетном режиме до 25 листовых снимков смешанного размера без их предварительной сортировки, что значительно повышает производительность.
• Оцифровывает несколько узких (и длинных) снимков одновременно (параллельно).

Основные возможности программного обеспечения X-Vizor:

• 16-бит (65536 градаций/уровней серого) в формате XVZ, поддержка форматов DICONDE, BMP, JPEG (8 бит), TIFF (8 или 16 бит), PNG (8 или 16 бит) и др.;
• ведение архивов и баз данных;
• измерение линейных размеров дефектов, расстояний между дефектами и вычисление площади дефектов;
• внесение полученных размеров объектов в протокол контроля с выдачей заключений в соответствии с нормативными документами (НД):

• • СТО Газпром 2.2-4-083-2006
  • РД Транснефть 25.160.10-КТН-016-15
  • РД МГ Бованенково-Ухта
  • ГОСТ 23055 + ГОСТ 7512

АПК КАРАТ РС35 существенно помогает дефектоскописту, автоматизированно выполняя следующие действия:

• поиск и определение параметров некоторых классов дефектов (поры, шлаки и некоторые др.);
• оценка снимка на соответствие требованиям НД (расположение шва, эталонов, оптических плотностей и др.);
• отбраковка и выдача заключения в соответствии с НД;
• просмотр, окончательное редактирование и печать формы заключения.

Технические характеристики АПК КАРАТ РС35 со сканером VIDAR NDT PRO:
