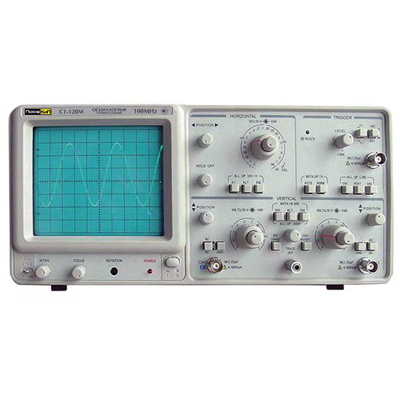

Осциллограф универсальный ПРОФКИП С1-120М

  • Осциллограф универсальный ПРОФКИП С1-120М

    /images/all/3/9081/big/img_5.jpg

    jijijij

    Осциллограф универсальный ПРОФКИП С1-120М

ЦЕНА: 152 928 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф универсальный ПРОФКИП С1-120М - современный инструмент инженера, обеспечивающий высокую точность, удобство эксплуатации и набор всех необходимых функций для приборов данного класса.

Осциллограф универсальный ПРОФИП С1-120М имеет эргономичный дизайн, в нем применена аналоговая ЭЛТ с высокой точностью фокусировки, что позволяет осуществлять комфортную работу, наблюдая сигнал, даже превосходящий документированные 100 МГц, в реальном времени, на шести дюймовом экране. Также в осциллографе универсальном ПРОФКИП С1-120М удобно реализован захват синхронизации.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 100 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • ALT функция запуска
  • Выходной сигнал: ось Z, канал 1 (CH1)
  • ТВ-синхронизация, режим Y-X
  • Масштабирование развертки: х 10



Технические характеристики осциллографа ПРОФКИП С1-120М:



Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

1.7 кВ

Канал вертикального отклонения

Чувствительность

5 мВ /дел … 5 В /дел ±5% (12 диапазонов, шаг 1-2-5)

Регулировка коэффициента

≥2.5:1

Полоса пропускания (-3 дБ)

0 МГц … 100 МГц (открытый вход)

10  Гц … 100 МГц (закрытый вход)

Время нарастания

≤ 3.5 нс

Входной импеданс

~ 1 МОм /25 пФ

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Максимальное входное напряжение

400 В при 1 кГц

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD)

Канал горизонтального отклонения

Коэффициент развертки

50 нс /дел … 0.2 с /дел (20 диапазонов, шаг 1-2-5)

Точность

±3%

±10% при масштабировании

Регулировка коэффициента

≥2.5:1

Масштабирование развертки

х 10

Максимальный коэффициент развертки

5 нс /дел

Линейность развертки

±5%

±10% при масштабировании

ALT-масштабирование

ALT-разделение

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV), фиксация уровня (LEVEL LOCK)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)

Полярность синхронизации

«+» или «-»

Чувствительность

INT: 1.5 дел (AUTO или NORM)

EXT: 0.2 дел (AUTO или NORM)

ТВ-синхроимпульс 2 дел при 0.5 В (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм /22 пФ

Максимальное входное напряжение

400 В при 1 кГц

Режим X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±5% (10 диапазонов, шаг 1-2-5)

Полоса пропускания

0 МГц … 1 МГц (открытый вход)

10 Гц … 1 МГц (закрытый вход)

Сдвиг фазы

≤3° (50 кГц)

Ось Z

Чувствительность

5 Впик-пик

Полярность

отрицательная

Входной импеданс

10 кОм

Используемый частотный диапазон

1 МГц

Максимальное входное напряжение

50 В при 1 кГц

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц ±2%

Выходное напряжение

2 Впик-пик ±2%

Общие характеристики

Питание

110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц

Габариты 310х140х400 мм

Вес

8 кг



Комплект поставки:



  • Осциллограф сервисный двухканальный ПРОФКИП С1-120М
  • Делитель - 2 шт.
  • Кабель питания
  • Руководство по эксплуатации
