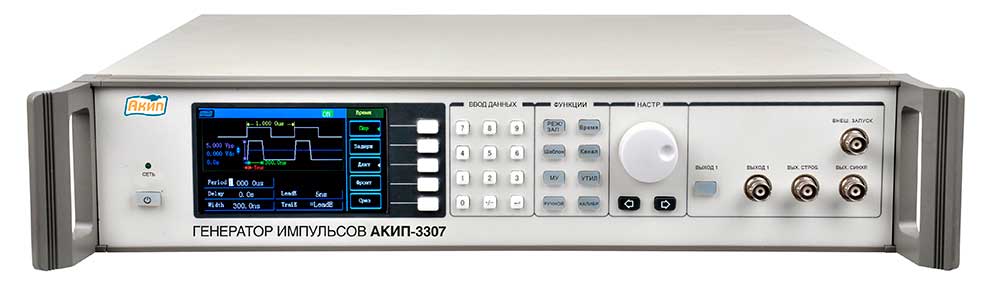

Генератор импульсов АКИП-3307

  • АКИП-3307

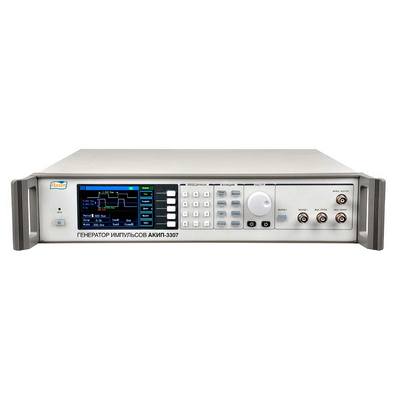

    /images/all/3/9093/big/img_5.jpg

    jijijij

    Генератор импульсов АКИП-3307

ЦЕНА: 403 349 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
АКИП


Страна производитель: Россия Россия

В наличии!
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Стоимость поверки - 5 500 руб.



Главной особенностью АКИП-3307 является возможность генерации кодовых последовательностей (Pattern), а также функция формирования пачек радиоимпульсов (Burst). Максимальная длина выходной кодовой последовательности 16.384 бита, частотный диапазон от 0,1 Гц до 50 МГц. Формирование последовательностей может производиться в режиме NRZ (без возврата к нулю) и RZ (с возвращением к нулю).



Как источник испытательных импульсов, генератор оснащен всеми необходимыми режимами и функциями:



  • отрицательная и положительная полярность логики,
  • режим одиночных и парных импульсов,
  • задержка относительно синхроимпульса и т.д.



Генератор является синтезированным и может работать от внешнего источника опорной частоты. Режимы синхрозапуска: внутренний (Int), внешний (Ext), однократный ручной (Manual). Для внедрения генератора в автоматизированные измерительные системы предусмотрен интерфейс RS-232, опционально предлагается GPIB (КОП/ IEEE488).



Новинка имеет цветной графический ЖК-дисплей с диагональю 11 см. Прибор полностью локализован для отечественного потребителя - лицевые панели, органы управления. Генератор оснащен цифровой клавиатурой ввода дискретных значений и регулятором плавной установки параметра сигнала (в выбранном разряде шкалы). Внутренний интерфейс управления имеет перевод на русский язык.



Генератор АКИП-3307 востребован в испытательных лабораториях, навигации, телекоммуникации, в области научных исследований и инженерного дизайна. Новинка планируется к внесению в Госреестр СИ РФ.



Отличительные особенности генератора импульсов АКИП-3307:



  • Технология прямого цифрового синтеза
  • Длительность импульса от 8 нс до 9999,5 с
  • Период следования от 20 нс до 10000 с
  • Время нарастания от 5 нс
  • Высокая точность установки временных параметров 5x10-5
  • Один выходной канал
  • Режимы формирования импульсов: отрицательная логика, положительная логика
  • Выход до 5 В на нагрузке 50 Ом
  • Регулировка смещения (± 5 В)
  • Вход внешней опорной частоты
  • Графический ЖК-дисплей с диагональю 11 см
  • Интерфейсы: RS-232, GPIB (опция)



Технические характеристики генератора импульсов АКИП-3307:



ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВРЕМЕННЫЕ ПАРАМЕТРЫ Вид выходного сигнала Отрицательная логика, положительная логика.
Временные параметры Период следования 20 нс…10000 с Длительность импульса 8 нс…9999,5 с
Разрешение 0,1 нс
Погрешность установки
длительности
±( Т*5*10-5 + 5 нс), Т - установленная длительность импульсов
Погрешность опорного
источника частоты
±(5*10-5)
Время нарастания/спада От 5 нс до1 мс
Погрешность установки ±(10%+3 нс)
Выброс Не более 5%
Вход внешней опорной
частоты
10 МГц, ≥ 0,5 В скз
ФОРМИРОВАНИЕ
ПОСЛЕДОВАТЕЛЬНОСТЕЙ
Длина 2…16384 бит
Формат Без возврата к нулю (NRZ), с возвращением к нулю (RZ)
Частотный диапазон 0,1 Гц - 50 МГц
АМПЛИТУДНЫЕ
ПАРАМЕТРЫ
Каналы 1 канал с регулируемой амплитудой, 1 канал ТТЛ
Диапазон амплитуды 50 мВпик…5 Впик на нагрузке 50 Ом
Диапазон смещений 50 мВ…5В на нагрузке 50 Ом
Разрешение 1 мВ
Внутреннее сопротивление
выхода
50 Ом, защита от перегрева
ТТЛ ТТЛ уровень «логический 0» ≤ 0,3 В, «логическая 1» ≥ 3 В
Импеданс 50 Ом
СИНХРОЗАПУСК Режимы Внутренний, внешний, ручной
Длительность импульса > 100 нс (время нарастания менее 20 нс)
Уровень внешнего синхросигнала ТТЛ
Сопротивление входа внешней
синхронизации
Более 10 кОм
ФОРМИРОВАНИЕ ПАКЕТА Период повторения 2…65535 циклов
Режим Непрерывный, одиночный
ОБЩИЕ ДАННЫЕ Дисплей Графический ЖК-дисплей с диагональю 11 см
Интерфейс RS-232
Напряжение питания 105…230 В, 50 Гц, 80 Вт
Рабочая температура/влажность 0…40 °С /менее 80%
Габаритные размеры, масса 100 х 450 х 475 мм; 6 кг
Опции: Интерфейс GPIB.
