Осциллограф универсальный ПРОФКИП С1-160М

  • Осциллограф универсальный ПРОФКИП С1-160М

    /images/all/3/9126/big/img_5.jpg

    jijijij

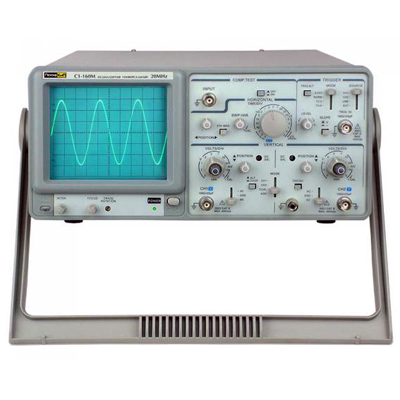

    Осциллограф универсальный ПРОФКИП С1-160М

ЦЕНА: 130 914 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
ПРОФКИП


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Осциллограф универсальный ПРОФКИП С1-160М предназначен для исследования электрических сигналов в полосе пропускания от 0 МГц до 20 МГц путем визуального наблюдения на экране электронно-лучевой трубки (ЭЛТ), измерения их амплитудных и временных параметров по шкале экрана.



Может использоваться для ремонта, обслуживания и диагностики неисправностей радиоэлектронной аппаратуры, в том числе и на труднодоступных объектах. Осциллограф универсальный ПРОФКИП С1-160М имеет встроенный тестер компонентов, который позволяет только этим прибором на рабочем месте решать практически большинство измерительных задач, возникающих при исследовании и измерении электрических сигналов не прибегая к использованию других приборов. Он позволяет измерять параметры двух- и трехполюсников при помощи встроенного тестера компонентов и наблюдения ВАХ полупроводниковых приборов. При исследовании двухполюсников тестер позволяет: проводить измерения по ВАХ, проверять исправность отдельных диодов, стабилитронов (до 12 В), светодиодов, туннельных диодов, переходов Э-Б, Б-К биполярных, И-З, С-З полевых транзисторов; проверять неисправность p-n переходов путем сравнения с аналогичными в исправной схеме, прозванивать цепи. При исследовании трехполюсников: наблюдать выходные ВАХ биполярных транзисторов малой и средней мощности в прямом и инверсном режимах, определять статический коэффициент передачи в схеме с ОЭ, коэффициент передачи в инверсном режиме, напряжение Эрли, пробивные напряжения p-n переходов; по выходным ВАХ полевых транзисторов малой мощности определять начальный ток стока, напряжение отсечки, коэффициент усиления. Удобен при входном контроле полупроводниковых приборов и подборе транзисторов в согласованные пары.

Осциллограф универсальный ПРОФКИП С1-160М характеризуется удобством в работе и при обслуживании, прочностью конструкции, высокой временной и температурной стабильностью, небольшим весом и габаритными размерами.



Отличительные особенности:



  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 20 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • ALT функция запуска
  • Масштабирование развертки: х 10
  • ТВ-синхронизация, режим X-Y
  • Встроенный тестер компонентов



Технические характеристики осциллографа ПРОФКИП С1-160М:



Параметры

Значения

Электронно-лучевая трубка (ЭЛТ)

Тип

прямоугольный, 6 дюймов

Экспозиционная площадь

8 х 10 дел (1 дел = 1 см)

Ускоряющее напряжение

2 кВ

Яркость

непрерывно регулируемая на передней панели

Z-вход

Входное сопротивление

~ 47 кОм

Входной уровень

≥ 5 Впик-пик

Частотный диапазон

2 МГц

Канал вертикального отклонения

Чувствительность

5 мВ /дел … 5 В /дел ±3%

Полоса пропускания (-3 дБ) х1

0 МГц … 20 МГц (открытый вход)

10  Гц … 20 МГц (закрытый вход)

Время нарастания

≤ 17.5 нс

Входной импеданс

~ 1 МОм /25 пФ

Максимальное входное напряжение

400 В при 1 кГц

Вход усилителя

открытый (DC), закрытый (АС), заземленный (GND)

Режим работы

канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)

Канал горизонтального отклонения

Коэффициент развертки

0.2 мкс /дел … 0.5 с /дел

100 нс /дел … 50 мс /дел при масштабировании

Точность

±3%

±5% при масштабировании

Масштабирование развертки

х 10

Максимальный коэффициент развертки

20 нс /дел

Линейность развертки

±5%

±10% при масштабировании

Синхронизация

Режим

автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)

Источник синхронизации

канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)

Вход усилителя

закрытый (AC)

Полярность синхронизации

«+» или «-»

Чувствительность (20 Гц … 2 МГц)

0.5 дел (CH1, CH2)

2.0 дел (ALT)

200 мВ (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Чувствительность (2 МГц … 20 МГц)

1.5 дел (CH1, CH2)

3.0 дел (ALT)

800 мВ (EXT)

ТВ-синхроимпульс > 1 дел при 1 В (EXT)

Внешний вход синхронизации

Входной импеданс

1 МОм ±3% /25 пФ ±5 пФ

Максимальное входное напряжение

400 В при 1 кГц

Режим X-Y

Чувствительность

5 мВ /дел … 5 В /дел ±4%

Частотный диапазон X-входа

500 кГц

Сдвиг фазы

≤3° (50 кГц)

Выходной сигнал

Выход сигнала канала 1

Калибратор

Форма сигнала

положительный меандр

Частота

1 кГц

Выходное напряжение

2 Впик-пик ±2%

Тестер компонентов

Тестовое напряжение

приблизительно 4.5 В (открытый контур)

Тестовый ток

максимум 6.6 мА (короткое замыкание)

Тестовая частота

приблизительно 60 Гц

Общие характеристики

Питание

110 В /220 В ±10%, 50 Гц /60 Гц

Габариты

310х150х455 мм

Вес

8 кг



Комплект поставки:



  • Осциллограф универсальный ПРОФКИП С1-160М
  • Делитель - 2 шт.
  • Измерительный кабель
  • Кабель питания
  • Руководство по эксплуатации
