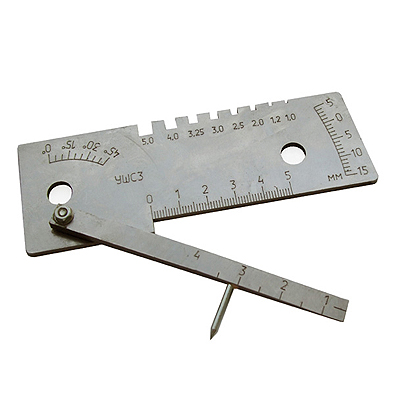

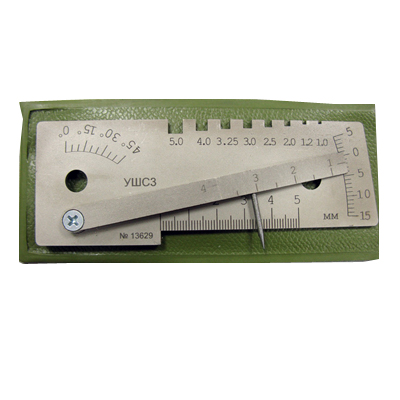

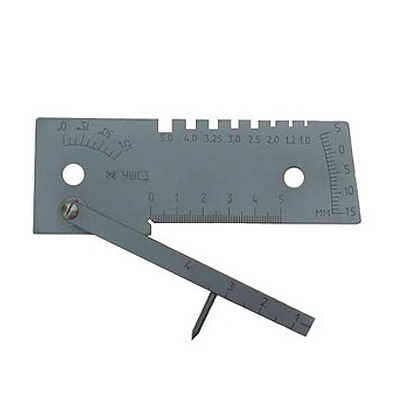

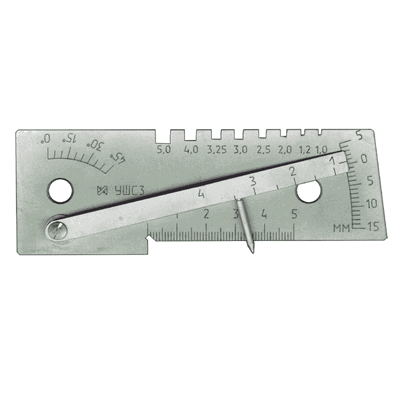

Универсальный шаблон сварщика УШС-3

  • Универсальный шаблон сварщика УШС-3

    /images/all/3/919/big/img_5.jpg

    jijijij

    Универсальный шаблон сварщика УШС-3
  • /images/all/3/919/big/img_14.jpg

  • /images/all/3/919/big/img_16.jpg

    1

  • /images/all/3/919/big/img_18.jpg

    1

ЦЕНА: по запросу

КУПИТЬ


Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: универсальный шаблон

Производитель шаблонов: Россия

Серия: УШС

Модели: УШС-3

Описание: устройство для визуального и измерительного контроля сварных швов.

Гарантия на универсальный шаблон сварщика УШС-3: 12 месяцев.

Назначение шаблона:

Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле.

Шаблоны УШС-3 являются неотъемлимым предметом в сварочном учебном центре. Также они входят в обязательный список комплекта визуального контроля. Шаблон сварщика универсальный предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва.

Применение шаблонов УШС-3 допускается на предприятиях и в организациях, проводящих сварочные работы.

На основании шаблонов сварщика, с помощью оси установлен движок с неподвижно закрепленным на нем указателем. УШС-3 предназначен для использования как в помещении, так и на открытом воздухе. При использовании шаблона сварщики должны промыть шаблон в бензине и протереть чистой тканью. УШС-3 должны храниться в сухом и чистом помещении, при температуре окружающей среды от -45о до +45оС. При хранении шаблонов более 24 месяцев со времени их консервации они должны быть законсервированы в соответствии с ГОСт 9.014-78. Условия транспортирования шаблонов сварщика УШС-3 в части воздействия климатических факторов должны соответствовать группе 8 по ГОСТ 15150-69. Упакованные шаблоны УШС-3 допускается транспортировать всеми видами открытого транспорта.

Конструкция шаблона УШС-3:

Шаблон состоит из основания, соединенного осью с движком и закрепленного на движке указателем.

Принцип действия универсальный шаблон сварщика УШС-3

Контроль с помощью УШС-3 производится следующим образом:

1. Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона поверхностью А на изделие, затем поворотом движка вокруг оси ввести указатель в соприкосновение с измеряемой поверхностью. Результат считывается против риски К по шкале Г.

2. Контроль зазора производится введением движка его клиновой частью в контролируемый зазор. По шкале И, нанесенной на движке, считывается результат.

3. Контроль притупления шва, ширины шва производить при помощи шкалы Е, пользуясь ею как измерительной линейкой.

4. Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 совместить без зазора его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.

5. Определение диаметров проволоки производится с помощью пазов Ж. Показатели назначения. Наименование показателя, единица измерения Значение Контроль глубины дефектов (вмятин, забоев) глубины разделки шва до корневого слоя, превышение кромок (шкала Г), мм 0 - 15 Контроль высоты усиления шва (шкала Г), мм 0 - 5 Контроль величины притупления и ширины шва (шкала Е), мм 0 - 50 Контроль зазоров (шкала И), мм 0,5 - 4,0 Контроль углов скоса кромок (шкала Д), градус 0 - 45 Определение номинального значения диаметра электродов, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0

Технические характеристики шаблон УШС-3:

Параметры Значение
Диапазон контроля глубины раковин на поверхности трубы, мм 0 - 15
Диапазон контроля глубины выбоин на торце трубы, мм 0 - 15
Диапазон контроля углов скоса кромок труб, град. 0 - 45
Диапазон контроля величины притупления, мм 0 - 50
Диапазон контроля величины зазора, мм 0 - 4
Контроль превышения кромок при сборке, мм 0 - 15
Контролируемые значения диаметров сварочной проволоки, мм 1,0; 1,2; 2,0; 2,5; 3,0; 3,25; 4,0; 5,0
Диапазон контроля глубины разделки стыка до корневого слоя, мм 0 - 5
Диапазон контроля превышения кромок после сварки, мм 0 - 15
Диапазон контроля ширины сварного шва, мм 0 - 50
Диапазон контроля высоты усиления сварного шва, мм 0 - 5
Габаритные размеры, мм 127х45х10
Масса, кг 0,15

Комплект поставки шаблона:

  • универсальный шаблон сварщика УШС-3 - 1 шт
  • паспорт - 1шт.
  • упаковка - 1 шт.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по шаблонам и измерительным инструментам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для визуального и измерительного контроля по всей России курьерскими службами и транспортными компаниями.
