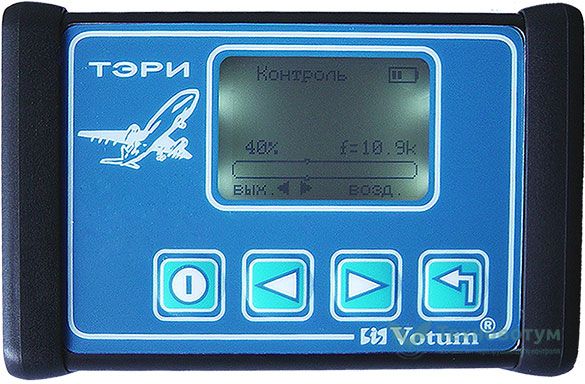

Импедансный экспресс-тестер ТЭРИ

  • Импедансный экспресс-тестер ТЭРИ

    /images/all/3/925/big/img_5.jpg

    jijijij

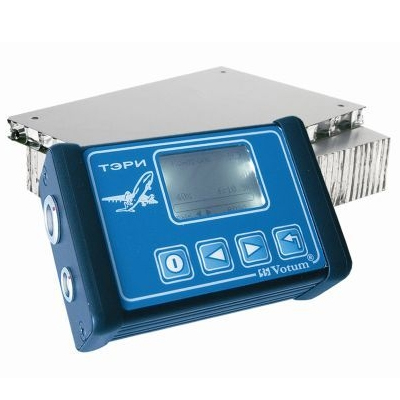

    Импедансный экспресс-тестер ТЭРИ
  • Импедансный экспресс тестер ТЭРИ

    /images/all/3/925/big/img_14.jpg

    Импедансный экспресс тестер ТЭРИ

    Импедансный экспресс тестер ТЭРИ

ЦЕНА: 101 968 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Вотум (Votum)


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ.
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудованияимпедансный тестер

ПроизводительРоссия

Модель: ТЭРИ

Описание: импедансный прибор для поиска дефектов в композитных материалах

Гарантия на импедансный прибор ТЭРИ: 12 месяцев.

Сертификаты на дефектоскопы ДАМИ-С:

  • Сертификат об утверждении типа средств измерений РФ.
  • Импедансный экспресс тестер ТЭРИ рекомендован к применению в гражданской авиации.



Назначение импедансного экспресс-тестера ТЭРИ:

Прибор ТЭРИ широко применяется в гражданской авиации (ГА) и предназначен для импедансного экспресс контроля многослойных паяных, клееных композитных материалов и конструкций с сотовым наполнителем на наличие дефектов типа расслоение или непроклей.

Тестер ТЕРИ относится к приборам индикаторного типа и не является средством измерения. Импедансный экспрес тестер ТЭРИ является более упрощенной модификацией дефектоскопа ДАМИ-С и полностью совместим с применяемыми материалами и ПЭП.



Отличительные особенности:

ТЕРИ реализует импедансный, амплитудно-фазовый метод акустического контроля в частном диапазоне от 8 до 12 kHz с применением сухого точечного контакта при одностороннем доступе.

Возможность определения относительного значения локального импеданса в точке контроля позволяет косвенно оценить толщину листового материала. Наличие режима комплексной плоскости с отображением зоны фрикционных шумов расширяет возможности настройки прибора при различной шероховатости поверхности контролируемого изделия.



Принцип действия прибора:

Импедансный экспресс-тестер ТЭРИ комплектуется преобразователем ПАДИ-8-02. Датчик имеет малые габаритные размеры, что позволяет использовать его для контроля в труднодоступных местах.

Прибор прост в работе и настройке. Поскольку при контроле в полевых условиях приходится очень часто переходить с одного типа материала на другой, важно чтобы настройка была как можно более простой и занимала немного времени. В ТЭРИ процесс настройки полностью автоматизирован. Необходимо лишь установить преобразователь на бездефектный участок и прибор самостоятельно выставит необходимое значение порога срабатывания сигнализации дефекта. Вместе с тем при желании имеется возможность ручной настройки. При работе прибор закрепляется ремнем на руке оператора, повышая тем самым его подвижность и удобство работы

ТЭРИ применяется в ГА как современная альтернатива устаревших методик механического простукивания сотовых конструкций "молотками" и тем самым повышает объективность и достоверность контроля. Для применения в ГА специально реализована безэталонная настройка, которая позволяет значительно повысить надежность контроля и избавляет от необходимости иметь большое количество настроечных образцов.

По результатам ведомственных испытаний в ГОС НИИГА и ОАО "Туполев" прибор получил высокую оценку и был рекомендован для импедансного контроля в авиационной промышленности.



Технические  характеристики:

Условная чувствительность по стандартному образцу предприятия TS-3 (имитация дефекта площадью 20х20мм на глубине залегания 1мм, 2мм и 3мм в бруске из оргстекла).
Габаритные размеры (87х57х29мм, вес 300гр).
Разрешение экрана (98х64 пикселей)
Защитный конструктив IP54
Рабочий температурный диапазон от  -10 до +50ºC
Автоматический и ручной режимы настройки.
Световая и звуковая сигнализация дефекта АСД.
Время непрерывной работы от встроенного аккумулятора 3,6V - не менее 10 часов.



Комплект поставки тестера:

  • Электронный блок ТЭРИ
  • Образец настроечный ТS-1
  • Преобразователь импедансный ПАДИ-8-02
  • ПО "Импедансный метод контроля"
  • Головные телефоны
  • Зарядное устройство
  • Аккумуляторная батарея (Li-ion,3,6V)
  • Крепежный ремень
  • Рабочий кейс



Образцы для прибора ТЭРИ в соответствии с типами контролируемых материалов:

Образец 1 - имитация дефектов типа зажиривания между обшивкой и сотовым заполнителем

Материал

алюминиевый сплав

Общая толщина (мм)

11

Толщина обшивки (мм)

0.5

Площадь сотовой ячейки (мм2)

40

Мин.площадь дефектов (мм2)

80

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 2 - имитация дефектов типа непроклея

Материал

органическое стекло

Общая толщина (мм)

8

Глубина залегания дефектов (мм)

1.6

Площадь дефектов (мм2)

49; 144; 400

Конфигурация дефектов

Плоскодонное сверление

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 3 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

алюминиевый сплав

Общая толщина (мм)

10

Толщина обшивки (мм)

0.8

Площадь сотовой ячейки (мм2)

48

Мин. площадь дефектов (мм2)

100

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 4 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

нержавеющая сталь

Общая толщина (мм)

26

Толщина обшивки (мм)

0.6

Площадь сотовой ячейки (мм2)

56

Мин. площадь дефектов (мм2)

100

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 5 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

стеклотекстолит

Общая толщина (мм)

20

Толщина обшивки (мм)

0.7

Площадь сотовой ячейки (мм2)

40

Мин. площадь дефектов (мм2)

100

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 6 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

алюминиевый сплав

Материал сотового заполнителя

гетинакс

Общая толщина (мм)

10

Толщина обшивки (мм)

0.8

Площадь сотовой ячейки (мм2)

48

Мин. площадь дефектов (мм2)

100

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 7 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

стеклотекстолит

Общая толщина (мм)

12

Толщина обшивки (мм)

1.2

Площадь сотовой ячейки (мм2)

35

Мин. площадь дефектов (мм2)

120

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 8 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

стеклотекстолит

Общая толщина (мм)

31

Толщина обшивки (мм)

0.5

Площадь сотовой ячейки (мм2)

-

Мин. площадь дефектов (мм2)

-

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 9 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

алюминиевый сплав

Общая толщина (мм)

24

Толщина обшивки (мм)

2

Площадь сотовой ячейки (мм2)

49

Мин. площадь дефектов (мм2)

120

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 10 - фрагмент лопасти вертолета, имитация непроклея между структурными элементами

Материал

алюминиевый сплав,
резиновый слой,
стальные ленты

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 11 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

алюминиевый сплав

Общая толщина (мм)

44

Толщина обшивки (мм)

2

Площадь сотовой ячейки (мм2)

65

Мин. площадь дефектов (мм2)

150

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 12 - имитация дефектов типа непроклея при склейки трех тонких металлических листов

Материал

алюминиевый сплав

Общая толщина (мм)

2,5

Толщина обшивки (мм)

0,83

Мин. площадь дефектов (мм2)

150

Рекомендуемые преобразователи

ПАДИ-8-02



Образец 13 - имитация дефектов типа непроклея между обшивкой и сотовым заполнителем

Материал

углепластик

Общая толщина (мм)

11

Толщина обшивки (мм)

1

Площадь сотовой ячейки (мм2)

28

Мин. площадь дефектов (мм2)

150

Рекомендуемые преобразователи

ПАДИ-8-02



*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по импедансным тестерам можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем приборы для контроля композитов по всей России курьерскими службами и транспортными компаниями.
