Приставка измерительная СКАТ-70П

  • Приставка измерительная СКАТ-70П

    /images/all/3/9256/big/img_5.jpg

    jijijij

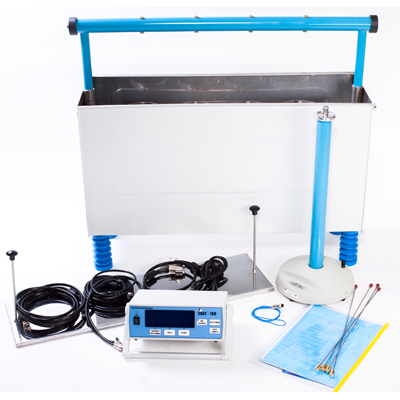

    Приставка измерительная СКАТ-70П
  • Ванна испытательная

    /images/all/3/9256/big/img_14.jpg

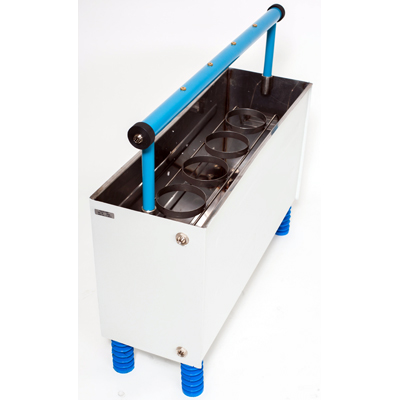

    Ванна испытательная

    Ванна испытательная
  • Измерительный блок

    /images/all/3/9256/big/img_16.jpg

    1

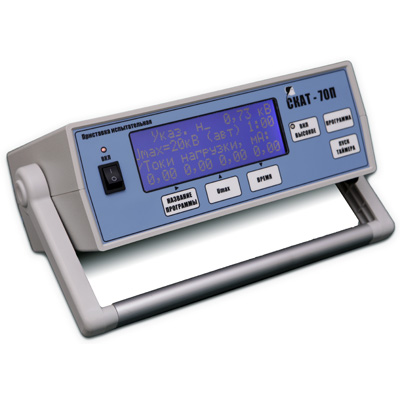

    Измерительный блок
  • Внешний делитель напряжения 50кВ (опция)

    /images/all/3/9256/big/img_18.jpg

    1

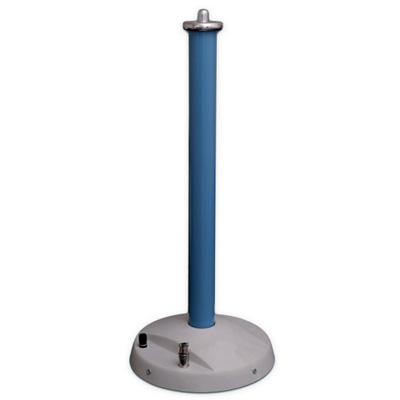

    Внешний делитель напряжения 50кВ (опция)

ЦЕНА: от 218 400 руб.
Модификации:

КУПИТЬ
Артикул: Скат-70П
Гарантия: 1 год
Внесен в Госреестр СИ. Поверка дополнительно
Руководство по эксплуатации: Скачать (PDF, 290.45KB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Приставка измерительная СКАТ-70П предназначена:

  • Для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках
  • Для использования совместно с аппаратом высоковольтным испытательным СКАТ-70 СТСК.169.001 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением



Условия эксплуатации измерительной приставки:

  • Температура окружающего воздуха от +10 до +40C
  • Относительная влажность воздуха до 80% при температуре +25C



Технические характеристики измерительной приставки СКАТ-70П:

Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения 0,30…50,00 кВ
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную 0,30…20,00 кВ
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале 0,30…10,00 мА
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более ±[1,0 + 0,04] % + 1 ед. мл. разряда
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10C, не более 0,1%
Количество каналов измерения силы тока 4
Количество диапазонов испытательного напряжения 2
Время испытания от 1 мин. до 8 мин. с шагом 1 мин
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны не более 22 кВ
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя 52 кВ
Срабатывание схемы защиты при силе тока в одном из 4-х каналов, не более 12 мА.
Срабатывание схемы защиты при суммарной силе тока по всем каналам, не более 36 мА
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем, не менее 2,5 м
Длина соединительного кабеля между блоком измерительным и ванной испытательной, не менее 2,5 м
Степень защиты блока измерительного IP22
Режим работы круглосуточный
Электропитание от сети переменного тока частотой 50 Гц и напряжением 220 ± 22 В
Потребляемая мощность, не более 15 ВА
Габаритные размеры блока измерительного 285 х 95 х 220 мм
Габаритные размеры внешнего делителя 690 х 310 х 310 мм
Габаритные размеры ванны испытательной 820 х 800 х 280 мм
Масса блока измерительного 3 ± 0,3 кг
Масса внешнего высоковольтного делителя 2,5 ± 0,3 кг
Масса ванны испытательной 15 ± 0,5 кг
Логистика
Габариты в упаковке 960х530х300 мм
Объем упаковки 0.15 м3
Вес в упаковке 35 кг



Комплект поставки:

  • Блок измерительный
  • Ванна испытательная
  • Соединительный кабель ванны измерительной
  • Межблочный соединительный кабель со СКАТ-70 или Скат-70М (при использовании СКАТ-70П совместно со СКАТ-70 или Скат-70М)
  • Кабель сетевой
  • Вставка плавкая ВП-2Б-1.0А
  • Паспорт
  • Копия свидетельства об утверждении типа



Дополнительно:

  • Внешний делитель напряжения 50кВ (ОПЦИЯ)
  • Соединительный кабель делителя (в комплекте с делителем)
  • ЛАТР 3 кВт (ОПЦИЯ)
  • Межблочный соединительный кабель ЛАТРа (в комлекте с ЛАТРом)
Введите число *


Введите число *
Сертификаты

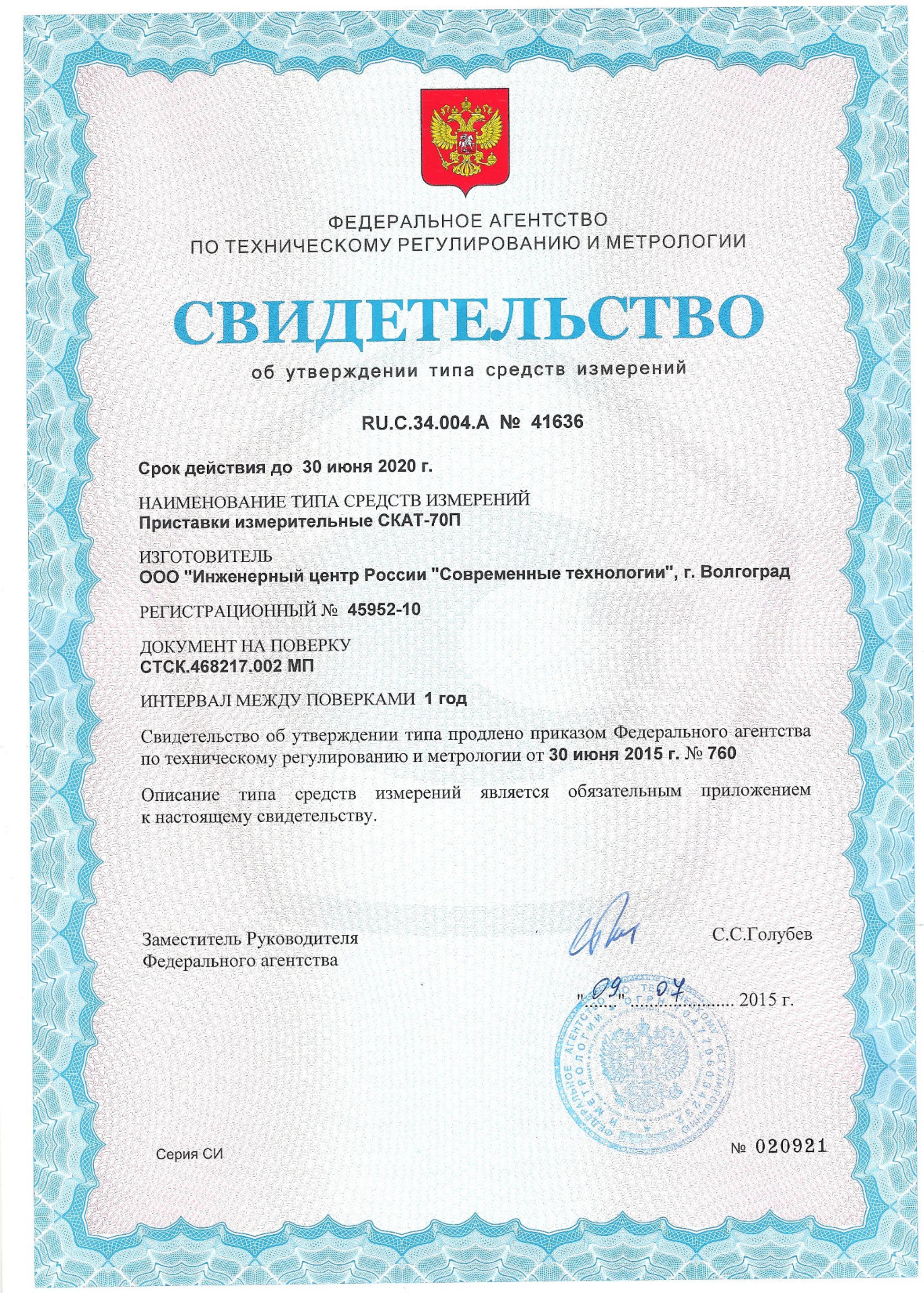

Свидетельство об утверждении типа СИ СКАТ-70П
