Рентгеновская пленка AGFA

  • Рентгеновская пленка AGFA NDT

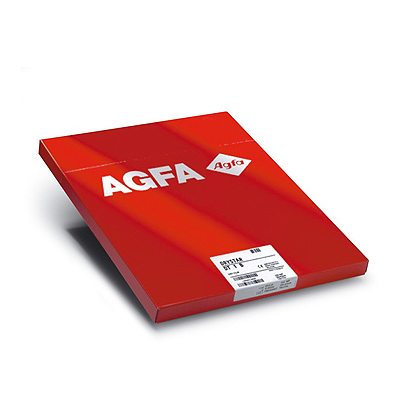

    /images/all/3/927/big/img_5.jpg

    jijijij

    Рентгеновская пленка AGFA

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
AGFA


Страна производитель: Бельгия Бельгия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: рентгеновская пленка

Производитель: GE Inspection Technologies, торговая марка AGFA NDT (ранее AGFA STRUCTURIX)

Серия: AGFA

Модель: D2, D3, D4, D5, D7, D8, F8 RCF, F8 NDT-1200

Описание: пленка для промышленной рентгенографии

Гарантия на ренгеновскую пленку: 12 месяцев с момента выпуска

Оптимальное качество изображения

Применение для плёнок AGFA NDT новейших эмульсий приводит к улучшению контрастности и высокой чувствительности, в результате чего обеспечивается максимально точное распознавание дефектов для каждого диапазона толщин материалов. При этом, даже самые мелкие дефекты чрезвычайно легко распознать.
Обработанная пленка имеет безупречную структуру поверхности, а изображение на снимке - приятный голубой оттенок.

Стабильность качества производства

Плёнки AGFA NDT производятся большими партиями. Чтобы соответствовать мировым стандартам качества, они производятся и пакуются на территории одного завода в условиях жёсткого контроля на самом современном оборудовании.
Качество пленок соответствует стандарту ISO 9001, что подтверждено сертификатом. Всё это является основой системы, результатом которой стало стабильное, исключительно высокое качество изготовления. Производство, оборудование и системы управления - это одна система, нацеленная на неуклонное улучшение качества.
Новейшая технология (Split Emulsion Layer, SEL) позволяет достичь оптимальную гомогенность полива эмульсии на всей поверхности пленки.

Стабильное качество обработки

Плёнки AGFA NDT пользуются репутацией высококачественных изделий, показывающих стабильные результаты в самом широком спектре их применения.
Технология "Кубический гранулат плюс" ("Cubic grain plus") как раз и является основой неизменности параметров. Чрезвычайно низкое отклонение размеров зерна в сочетании с его кубической формой, одновременно даёт абсолютно такую же плотность всех проявленных снимков, даже при различных условиях съёмки. И более того, они обеспечивают очень высокий уровень контрастности, который в конечном итоге и приводит к высочайшему качеству изображения

Защитное покрытие

Важнейшим свойством плёнок AGFA NDT является применение в технологии фирмы AGFA раздельных антибликовых слоев эмульсии (т. н. Split Antistress Layer "SAL")
Этот верхний защитный слой даёт плёнкам уникально высокую сопротивляемость к давлению, царапинам и сгибам.
Другим преимуществом этого покрытия является шероховатая поверхность, которая идеально подходит для автоматической фидерной системы подачи плёнки.

Чувствительность пленок к свету при обработке

Плёнки AGFA NDT D могут дольше подвергаться воздействию неактиничного света в условиях фотолаборатории без сенситометрического вуалирования (ANSI PH 2,22, Американский национальный стандарт), чем обычные. При этом может использоваться более яркое неак-тиничное освещение, что приводит к улучшению условий и эффективности работы.

Оптимальные рабочие характеристики

Краткие технические характеристики пленок Agfa NDT

Параметры

D2

D3

D4

D5

D7

D8

F8
RCF

F8
NDT-1200

Средний градиент

7.2

6.4

6.0

5.7

5.2

4.6

4.6

3.3

Чувствительность (обрат.P)

1.5-2

2.5-3

4-5

6-7

10-12

14-15

50-300

800-1200

Класс EN 584-1

С1

С2

С3

С4

С5

С6





Наличие специального защитного слоя

+

+

+

+

+

+

+

+



Относительные факторы экспозиции



100кВ
(1)

200кВ
(2)

Иридий 192
(3)

Кобальт 60
(4)

Линейный
ускоритель 8 MB
(5)

Контрастность
(*)

AGFA NDT D2

9.0

7.0

8.0

9.0

9.0

6.0

AGFA NDT D3s.c.

9.5

8.0

-

-

-

5.3

AGFA NDT D3

4.1

4.3

5.0

5.0

5.1

5.5

AGFA NDT D4

3.0

2.7

3.0

3.0

3.1

5.4

AGFA NDT D5

1.7

1.5

1.5

1.5

1.5

5.4

AGFA NDT D7

1.0

1.0

1.0

1.0

1.0

5.4

AGFA NDT D8

0.6

0.65

0.6

0.6

0.6

4.3

(1) В соответствии с ANSI PH 2.8, ISO 7004, без свинцовых экранов.
(2) В соответствии с ANSI PH 2.8, ISO 7004 и EN 584-1, со свинцовыми экранами 0,027 мм.
(3) 8 мм Си фильтрование, свинцовые экраны 0,1/0,2 мм.
(4) Экспозиция со свинцовыми экранами 0,1/0,2 мм.
(5) Экспозиция с металлическими экранами: передний - 1 мм; задний - 1 мм. Объект Fe -160 мм, расстояние фокус - плёнка (FFD-2M).
(*) Контрастность. Средний градиент участка характеристической кривой в диапазоне плотностей от 1,5 до 3,5. Определен при 200 кВ в соответствии с ISO 7004.

Качество изображения и классы

Введение стандартов классификации промышленных радиографических плёнок EN 584-1, ASTM Е-1815 (Американское общество по испытанию материалов) и ISO 11699-1, JIS-K7627 (Японский промышленный стандарт), очень важно для классификации типов плёнок в сочетании с соответствующим процессом обработки.
Эти стандарты определяют различные типы промышленных радиографических плёнок, в соответствии с объективно заданными параметрами, которые и определяют качество снимка.
Стандарты контроля за обработкой плёнок EN 584-2 и ISO 11699-2 предусматривают процесс фотообработки на уровне пользователя. Целью этого является уверенность в том, что классифицированная система при повседневном применении даст ожидаемые результаты.

Результатом возможности объективного определения характеристик пленочных систем (Пленка + Химреактивы + Фотообработка) является то, что радиография остаётся основным и наиболее широко распространенным методом НК.
Система классификации определяет пленку вместе со средствами ее обработки (тип обработки и химреактивы). Это подчеркивает важность обработки при формировании изображения.

Параметры:

  • G2 - (контраст) при плотности почернения D=2;
  • G4 - (контраст) при плотности почернения D=4;
  • SD - (шум) при плотности почернения D=2;
  • G/SD- при плотности почернения D=2;

Качество изображения и классы пленок



Новый

Старый

Тип пленки
AGFA NDT

CEN
EN 584-1

ASTM
E 1815-96

ISO
11699-1

JIS
K7627

ISO
5579

DIN
54-117

RCC-M

BS
2600

D2

C1

спец.

T1

T1

GI

GI

1

A

D3s.c.





T1

T1

GI

GI

1

A

D3

C2

I

T1

T1

GI

G2

2

A

D4

C3

I

T2

T2

GI

G2

3

A

D5

C4

I

T2

T2

GII

G2

3-4

A

D7

C5

II

T3

T3

GIII

G3

4

B

D8

C6

III

T4

T4

GIII

G4

4-4

B



А/Автоматическая обработка

Химреактивы: G135/G335 - время обработки: 100 сек. Температура обработки: 28°С - (82°F)



Градиент G

sigmaD

G/sigmaD

ISO скорость

ДОЗА m Gy

Тип пленки
AGFA NDT

CEN

ISO

ASTM

плотность
2

плотность
4

плотность
2

плотность
2

S

D=2

D2

C1

T1

спец.

5.2

9.1

0.014

371

32

22.3

D3

C2

T1

I

4.7

8.6

0.016

294

64

14.0

D4

C3

T2

I

4.6

7.6

0.020

232

100

8.7

D5

C4

T2

I

4.4

7.6

0.026

169

200

4.6

D7

C5

T3

II

4.4

7.6

0.031

142

320

3.2

D8

C6

T4

III

4.1

5.2

0.035

114

400

2.2



B/Ручная обработка

Химреактивы G128/G328-время обработки: 300 сек. Температура обработки: 20°С - (68°F)



Градиент G

sigmaD

G/sigmaD

ISO скорость

ДОЗА m Gy

Тип пленки
AGFA NDT

CEN

ISO

ASTM

плотность
2

плотность
4

плотность
2

плотность
2

S

D=2

D2

C1

T1

спец.

5.1

9.0

0.013

392

32

23.5

D3

C2

T1

I

4.8

8.4

0.016

303

64

14.0

D4

C3

T2

I

4.6

8.0

0.020

232

100

8.7

D5

C4

T2

I

4.6

8.0

0.026

177

160

4.4

D7

C5

T3

II

4.6

8.0

0.032

144

320

3.2

D8

C6

T4

III

4.1

6.8

0.035

117

400

2.2



Характеристики

Область приминения

AGFA NDT D2
Сверхмелкозернистая пленка с очень высоким контрастом. Идеальна для снимков, требующих наиболее четкой передачи деталей изображения.

  • электронные компоненты
  • композиционные материалы
  • литые детали (легкие металлы и сплавы)
  • многопленочная техника

AGFA NDT D3s.c.
Пленка с нанесенным с одной стороны слоем эмульсии, дающая наилучшее качество снимка, высокий контраст, приятный цвет, достоверность расшифровки. Бесцветное проводящее покрытие защищает поверхность пленки в любых условиях.

  • электронные компоненты
  • композиционные материалы
  • нейтронная радиография
  • многопленочная техника
  • техника проекционной радиографии с увеличением

AGFA NDT D3
Сверх мелкозернистая пленка с очень высоким контрастом. Это обуславливает очень хорошую передачу деталей, которая соответствует требованиям применения НК. Для экспозиции со свинцовыми экранами используются рентгеновское и гамма излучения или излучение ускорителей.

  • электронные компоненты
  • композиционные материалы
  • литые детали
  • многопленочная техника
  • высокое качество сварных швов
  • качество по нормам атомной промышленности
  • авиационная и космическая промышленность

AGFA NDT D4
Сверхмелкозернистая плёнка с очень высоким контрастом. Подходит для широкого диапазона применений с высокими требованиями к качеству. Для экспонирования со свинцовыми экранами, используя рентгеновское и гамма излучения или излучение ускорителей.

  • электронные компоненты
  • композиционные материалы
  • литые детали
  • авиационная и космическая промышленность
  • многопленочная техника
  • высокое качество сварных швов
  • оборонная и атомная промышленности

AGFA NDT D5
Очень мелкозернистая пленка с высоким контрастом. Прекрасно подходит для обнаружения несплошностей. Эта пленка предназначена для использования со свинцовыми экранами, используя рентгеновское или гамма излучения.

  • судостроение
  • сварные швы
  • многоплёночная техника
  • литые детали
  • авиационная и космическая промышленность

AGFA NDT D7
Мелкозернистая пленка с высоким контрастом и высокой чувствительностью. Применяется для экспонирования отдельно или со свинцовыми экранами. При этом используются рентгеновское или гамма излучения

  • композиционные материалы
  • литые детали и сварные швы
  • авиационная и космическая промышленность
  • оборонная промышленность
  • многоплёночная техника

AGFA NDT D8
Высококонтрастная и очень высокочувствительная плёнка со средним размером зерна. Подходит для широкого применения. Может использоваться для экспонирования отдельно или со свинцовыми экранами. Это обеспечивает высокое качество изображения при короткой экспозиции.

  • бетон и тяжелые конструкции
  • литые детали
  • многоплёночная техника

Пленки специального применения

AGFA NDT F8

Эта высококачественная сенсибилизированная (очувствленная к оптическому диапазону) плёнка была разработана специально для применения с флуорометал-лическими экранами (RCF), когда экспозиция, получаемая со свинцовыми экранами чрезмерно велика или, когда радиационная безопасность имеет первостепенное значение.

Чувствительна ко всем экранам с ультрафиолетовым и голубым свечением. Вольфрамат-кальциевые экраны со слоем свинца или окиси свинца, т.н. флуоро-металлические экраны (AGFA NDT RCF) наиболее подходят для применения в промышленности.

AGFA NDT F8 с флуоресцентными экранами применяется для контроля массивных конструкций, бетона, трубопроводов, где рентгеновское излучение должно быть ограниченно, а также для использования совместно с импульсными рентгеновскими аппаратами и рентгеновскими микроскопами.

Когда время контроля является самым важным, применение высокочувствительных усиливающих экранов AGFA NDT 1200 может уменьшить время экспозиции в 3-6 раз по сравнению с флуорометаллическими экранами.
AGFA NDT F8 с флуоресцентными экранами дает высококонтрастные снимки с высоким разрешением. В тех случаях, когда требуется повышенная четкость, рекомендуется использовать D8 со свинцовыми экранами.
AGFA NDT F8 высокоскоростная, высококонтрастная, мелкозернистая пленка. В основном применяется с флуорометаллическими (RCF) или флуоресцентными экранами:

  • чувствительность к излучению как важнейшее требование;
  • бетонные и прочие тяжелые конструкции;
  • низкий уровень излучения" например, для микрофокусной технологии.

AGFA NDT F6

Результатом последних исследований фирмы AGFA явился новый продукт для скоростной радиографии AGFA NDT F6, специально разработанный для оффшорных трубопроводов или схожих областей применения. Эти области требуют короткого времени экспозиции, применения флуорометаллических экранов и быстрой обработки. Тип F6, сенсибилизирован (очувствлен) к голубому и ультрафиолетовому свечению, применяется с экранами RCF. Флуорометаллические экраны (RCF), изготовленные с люминофором CaW04, обеспечивают Вам высокое качество.

AGFA NDT F6 при ручной обработке теряет основное преимущество - скорость обработки.
AGFA NDT F6 высококонтрастная, мелкозернистая, среднескоростная пленка, преимущественно используемая с флуорометал-лическими (RCF) или флуоресцентны-ми экранами, может быть обработана при стандартном 8-минутном цикле или коротком цикле (90 сек.):

  • оффшорные трубопроводы;
  • требования быстрой обработки.

Усиливающие экраны AGFA NDT

В гамме продуктов AGFA NDT имеется два типа усиливающих экранов: флуорометаллический экран (RCF) и высокоскоростной флуоресцентный экран NDT 1200.

Преимущества усиливающих экранов AGFA NDT

Флуорометаллический (RCF) и флуоресцентный (NDT1200) экраны AGFA NDT, основаны на использовании обычного фосфоресцирующего материала вольфрамата кальция (CaW04), уменьшающего экспозицию и/или уровень излучения. Они позволяют производить контроль толстостенных изделий.
AGFA NDT RCF и NDT 1200 экраны обеспечивают производительный и эффективный контроль. Они позволяют сократить время контроля.
Гибкость экранов значительно упрощает радиографию объектов изогнутой формы.

Отличительные особенности усиливающих экранов AGFA NDT

Под действием ионизирующего излучения флуорометаллические экраны AGFA NDT RCF испускают голубое свечение. У экрана имеется встроенный фильтр из оксида свинца для рассеянного излучения. Спектр излучения экрана как раз рассчитан на спектральную чувствительность пленок AGFA NDT типа F. Флуоресцентный экран AGFA NDT RCF являет собой идеальный компромисс между различимостью деталей и эффективностью работы. Сверх устойчивое защитное покрытие (ЕВС/ Elektron-Beam Cured) и полиэстеровая основа делают экран особенно прочным.

Особенно важно то, что экраны AGFA NDT RCF можно применять для обследования морских трубопроводов. Сочетание чувствительности экрана и быстрого процесса обработки пленки AGFA NDT F6 представляет собой идеальную систему Пленка-Экран. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA NDT F8 дает значительную экономию во времени.

Обладающий голубым излучением флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность и эффективность в сочетании с вполне приемлемой различимостью деталей. Комбинация пленки AGFA NDT F8 или F6 делает эту систему Пленка - Экран очень удобной для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых конструкций или бетонных сооружений (мосты и здания). Экран AGFA NDT 1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, у которых дозы излучения очень низки.

Уход за усиливающими экранами AGFA NDT

Экраны AGFA NDT должны быть защищены от сырости, высоких температур и ультрафиолетового излучения. Пыль и пятна должны удаляться с экрана специальным очистителем. Очиститель, содержащий антистатик, не только очищает экран, но и предотвращает налипание на экран грязи и пыли, вызванное статическим электричеством.

Относительный фактор экспозиции

Когда экспонирование происходит с применением флуоресцентных экранов, очень важно понимать, какое влияние на этот процесс могут оказать такие факторы как температура, энергия излучения и время экспозиции.
Усиливающие экраны флуоресцируют эффективнее при низкой температуре, т.е. при повышении температуры их эффективность снижается.
С увеличением энергии излучения, поглощение флуоресцентных экранов уменьшается и, в результате, эффект усиления уменьшается. Из-за эффекта, характерного для флуоресцент-ных экранов, усиливающее действие последних, по сравнению со свинцовыми экранами, уменьшается с увеличением продолжительности экспозиции.

Относительные факторы экспозиции



F8

F6

D7

100 kB

NDT 1200

0.010

0.049





RCF

0.030

0.174





Без экрана







300 kB

NDT 1200 + Pb

0.008

0.042





RCF

0.022

0.132





Pb





1.000

Иридий 192

NDT 1200 + Pb

0.007

0.063





RCF

0.035

0.389





Pb





1.000

Кобальт 192

NDT 1200 + Pb

0.006

0.096





RCF

0.040

0.562





Pb





1.000

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по рентгеновской пленке можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем оборудование для рентгеновского контроля по всей России курьерскими службами и транспортными компаниями.

Введите число *
Спрашивает: Соберем для Вас по интернет базу данных потенциальных клиентов для продажи Ваших товаров и услуг по фактическим видам деятельности, по товарам, по услугам,по наличию городского или мобильного телефона, по полу, по должностям, по видам производства, по нал:

https://w.w.w Соберем для Вас по интернет базу данных потенциальных клиентов для продажи Ваших товаров и услуг по фактическим видам деятельности, по товарам, по услугам,по наличию городского или мобильного телефона, по полу, по должностям, по видам производства, по наличию email, по любым ключевым словам из Вашего списка. Собираем: по городу, по области, по региону, по стране, по миру, на любом языке. Узнайте подробнее по Email: viktortrobin@gmail.com Соберем для Вас по интернет базу данных потенциальных клиентов для продажи Ваших товаров и услуг по фактическим видам деятельности, по товарам, по услугам,по наличию городского или мобильного телефона, по полу, по должностям, по видам производства, по наличию email, по любым ключевым словам из Вашего списка. Собираем: по городу, по области, по региону, по стране, по миру, на любом языке. Узнайте подробнее по Email: viktortrobin@gmail.com https://w.w.w
Спрашивает: Галина:

Можно уточнить наличие и цены медицинской рентгенпленки данных размеров: 35*35, 13*18, 18*24, 24*30, 30*40, 31*41(для стоматологии), 18*24 (для маммографии)


Введите число *

ПОХОЖИЕ ТОВАРЫ

Рентгеновская пленка AGFA

Тип оборудования: рентгеновская пленка

Производитель: GE Inspection Technologies, торговая марка AGFA NDT (ранее AGFA STRUCTURIX)

Серия: AGFA

Модель: D2, D3, D4, D5, D7, D8, F8 RCF, F8 NDT-1200

Описание: пленка для промышленной рентгенографии

Гарантия на ренгеновскую пленку: 12 месяцев с момента выпуска

Оптимальное качество изображения

Применение для плёнок AGFA NDT новейших эмульсий приводит к улучшению контрастности и высокой чувствительности, в результате чего обеспечивается максимально точное распознавание дефектов для каждого диапазона толщин материалов. При этом, даже самые мелкие дефекты чрезвычайно легко распознать.
Обработанная пленка имеет безупречную структуру поверхности, а изображение на снимке - приятный голубой оттенок.

Стабильность качества производства

Плёнки AGFA NDT производятся большими партиями. Чтобы соответствовать мировым стандартам качества, они производятся и пакуются на территории одного завода в условиях жёсткого контроля на самом современном оборудовании.
Качество пленок соответствует стандарту ISO 9001, что подтверждено сертификатом. Всё это является основой системы, результатом которой стало стабильное, исключительно высокое качество изготовления. Производство, оборудование и системы управления - это одна система, нацеленная на неуклонное улучшение качества.
Новейшая технология (Split Emulsion Layer, SEL) позволяет достичь оптимальную гомогенность полива эмульсии на всей поверхности пленки.

Стабильное качество обработки

Плёнки AGFA NDT пользуются репутацией высококачественных изделий, показывающих стабильные результаты в самом широком спектре их применения.
Технология "Кубический гранулат плюс" ("Cubic grain plus") как раз и является основой неизменности параметров. Чрезвычайно низкое отклонение размеров зерна в сочетании с его кубической формой, одновременно даёт абсолютно такую же плотность всех проявленных снимков, даже при различных условиях съёмки. И более того, они обеспечивают очень высокий уровень контрастности, который в конечном итоге и приводит к высочайшему качеству изображения

Защитное покрытие

Важнейшим свойством плёнок AGFA NDT является применение в технологии фирмы AGFA раздельных антибликовых слоев эмульсии (т. н. Split Antistress Layer "SAL")
Этот верхний защитный слой даёт плёнкам уникально высокую сопротивляемость к давлению, царапинам и сгибам.
Другим преимуществом этого покрытия является шероховатая поверхность, которая идеально подходит для автоматической фидерной системы подачи плёнки.

Чувствительность пленок к свету при обработке

Плёнки AGFA NDT D могут дольше подвергаться воздействию неактиничного света в условиях фотолаборатории без сенситометрического вуалирования (ANSI PH 2,22, Американский национальный стандарт), чем обычные. При этом может использоваться более яркое неак-тиничное освещение, что приводит к улучшению условий и эффективности работы.

Оптимальные рабочие характеристики

Краткие технические характеристики пленок Agfa NDT

Параметры

D2

D3

D4

D5

D7

D8

F8
RCF

F8
NDT-1200

Средний градиент

7.2

6.4

6.0

5.7

5.2

4.6

4.6

3.3

Чувствительность (обрат.P)

1.5-2

2.5-3

4-5

6-7

10-12

14-15

50-300

800-1200

Класс EN 584-1

С1

С2

С3

С4

С5

С6





Наличие специального защитного слоя

+

+

+

+

+

+

+

+



Относительные факторы экспозиции



100кВ
(1)

200кВ
(2)

Иридий 192
(3)

Кобальт 60
(4)

Линейный
ускоритель 8 MB
(5)

Контрастность
(*)

AGFA NDT D2

9.0

7.0

8.0

9.0

9.0

6.0

AGFA NDT D3s.c.

9.5

8.0

-

-

-

5.3

AGFA NDT D3

4.1

4.3

5.0

5.0

5.1

5.5

AGFA NDT D4

3.0

2.7

3.0

3.0

3.1

5.4

AGFA NDT D5

1.7

1.5

1.5

1.5

1.5

5.4

AGFA NDT D7

1.0

1.0

1.0

1.0

1.0

5.4

AGFA NDT D8

0.6

0.65

0.6

0.6

0.6

4.3

(1) В соответствии с ANSI PH 2.8, ISO 7004, без свинцовых экранов.
(2) В соответствии с ANSI PH 2.8, ISO 7004 и EN 584-1, со свинцовыми экранами 0,027 мм.
(3) 8 мм Си фильтрование, свинцовые экраны 0,1/0,2 мм.
(4) Экспозиция со свинцовыми экранами 0,1/0,2 мм.
(5) Экспозиция с металлическими экранами: передний - 1 мм; задний - 1 мм. Объект Fe -160 мм, расстояние фокус - плёнка (FFD-2M).
(*) Контрастность. Средний градиент участка характеристической кривой в диапазоне плотностей от 1,5 до 3,5. Определен при 200 кВ в соответствии с ISO 7004.

Качество изображения и классы

Введение стандартов классификации промышленных радиографических плёнок EN 584-1, ASTM Е-1815 (Американское общество по испытанию материалов) и ISO 11699-1, JIS-K7627 (Японский промышленный стандарт), очень важно для классификации типов плёнок в сочетании с соответствующим процессом обработки.
Эти стандарты определяют различные типы промышленных радиографических плёнок, в соответствии с объективно заданными параметрами, которые и определяют качество снимка.
Стандарты контроля за обработкой плёнок EN 584-2 и ISO 11699-2 предусматривают процесс фотообработки на уровне пользователя. Целью этого является уверенность в том, что классифицированная система при повседневном применении даст ожидаемые результаты.

Результатом возможности объективного определения характеристик пленочных систем (Пленка + Химреактивы + Фотообработка) является то, что радиография остаётся основным и наиболее широко распространенным методом НК.
Система классификации определяет пленку вместе со средствами ее обработки (тип обработки и химреактивы). Это подчеркивает важность обработки при формировании изображения.

Параметры:

  • G2 - (контраст) при плотности почернения D=2;
  • G4 - (контраст) при плотности почернения D=4;
  • SD - (шум) при плотности почернения D=2;
  • G/SD- при плотности почернения D=2;

Качество изображения и классы пленок



Новый

Старый

Тип пленки
AGFA NDT

CEN
EN 584-1

ASTM
E 1815-96

ISO
11699-1

JIS
K7627

ISO
5579

DIN
54-117

RCC-M

BS
2600

D2

C1

спец.

T1

T1

GI

GI

1

A

D3s.c.





T1

T1

GI

GI

1

A

D3

C2

I

T1

T1

GI

G2

2

A

D4

C3

I

T2

T2

GI

G2

3

A

D5

C4

I

T2

T2

GII

G2

3-4

A

D7

C5

II

T3

T3

GIII

G3

4

B

D8

C6

III

T4

T4

GIII

G4

4-4

B



А/Автоматическая обработка

Химреактивы: G135/G335 - время обработки: 100 сек. Температура обработки: 28°С - (82°F)



Градиент G

sigmaD

G/sigmaD

ISO скорость

ДОЗА m Gy

Тип пленки
AGFA NDT

CEN

ISO

ASTM

плотность
2

плотность
4

плотность
2

плотность
2

S

D=2

D2

C1

T1

спец.

5.2

9.1

0.014

371

32

22.3

D3

C2

T1

I

4.7

8.6

0.016

294

64

14.0

D4

C3

T2

I

4.6

7.6

0.020

232

100

8.7

D5

C4

T2

I

4.4

7.6

0.026

169

200

4.6

D7

C5

T3

II

4.4

7.6

0.031

142

320

3.2

D8

C6

T4

III

4.1

5.2

0.035

114

400

2.2



B/Ручная обработка

Химреактивы G128/G328-время обработки: 300 сек. Температура обработки: 20°С - (68°F)



Градиент G

sigmaD

G/sigmaD

ISO скорость

ДОЗА m Gy

Тип пленки
AGFA NDT

CEN

ISO

ASTM

плотность
2

плотность
4

плотность
2

плотность
2

S

D=2

D2

C1

T1

спец.

5.1

9.0

0.013

392

32

23.5

D3

C2

T1

I

4.8

8.4

0.016

303

64

14.0

D4

C3

T2

I

4.6

8.0

0.020

232

100

8.7

D5

C4

T2

I

4.6

8.0

0.026

177

160

4.4

D7

C5

T3

II

4.6

8.0

0.032

144

320

3.2

D8

C6

T4

III

4.1

6.8

0.035

117

400

2.2



Характеристики

Область приминения

AGFA NDT D2
Сверхмелкозернистая пленка с очень высоким контрастом. Идеальна для снимков, требующих наиболее четкой передачи деталей изображения.

  • электронные компоненты
  • композиционные материалы
  • литые детали (легкие металлы и сплавы)
  • многопленочная техника

AGFA NDT D3s.c.
Пленка с нанесенным с одной стороны слоем эмульсии, дающая наилучшее качество снимка, высокий контраст, приятный цвет, достоверность расшифровки. Бесцветное проводящее покрытие защищает поверхность пленки в любых условиях.

  • электронные компоненты
  • композиционные материалы
  • нейтронная радиография
  • многопленочная техника
  • техника проекционной радиографии с увеличением

AGFA NDT D3
Сверх мелкозернистая пленка с очень высоким контрастом. Это обуславливает очень хорошую передачу деталей, которая соответствует требованиям применения НК. Для экспозиции со свинцовыми экранами используются рентгеновское и гамма излучения или излучение ускорителей.

  • электронные компоненты
  • композиционные материалы
  • литые детали
  • многопленочная техника
  • высокое качество сварных швов
  • качество по нормам атомной промышленности
  • авиационная и космическая промышленность

AGFA NDT D4
Сверхмелкозернистая плёнка с очень высоким контрастом. Подходит для широкого диапазона применений с высокими требованиями к качеству. Для экспонирования со свинцовыми экранами, используя рентгеновское и гамма излучения или излучение ускорителей.

  • электронные компоненты
  • композиционные материалы
  • литые детали
  • авиационная и космическая промышленность
  • многопленочная техника
  • высокое качество сварных швов
  • оборонная и атомная промышленности

AGFA NDT D5
Очень мелкозернистая пленка с высоким контрастом. Прекрасно подходит для обнаружения несплошностей. Эта пленка предназначена для использования со свинцовыми экранами, используя рентгеновское или гамма излучения.

  • судостроение
  • сварные швы
  • многоплёночная техника
  • литые детали
  • авиационная и космическая промышленность

AGFA NDT D7
Мелкозернистая пленка с высоким контрастом и высокой чувствительностью. Применяется для экспонирования отдельно или со свинцовыми экранами. При этом используются рентгеновское или гамма излучения

  • композиционные материалы
  • литые детали и сварные швы
  • авиационная и космическая промышленность
  • оборонная промышленность
  • многоплёночная техника

AGFA NDT D8
Высококонтрастная и очень высокочувствительная плёнка со средним размером зерна. Подходит для широкого применения. Может использоваться для экспонирования отдельно или со свинцовыми экранами. Это обеспечивает высокое качество изображения при короткой экспозиции.

  • бетон и тяжелые конструкции
  • литые детали
  • многоплёночная техника

Пленки специального применения

AGFA NDT F8

Эта высококачественная сенсибилизированная (очувствленная к оптическому диапазону) плёнка была разработана специально для применения с флуорометал-лическими экранами (RCF), когда экспозиция, получаемая со свинцовыми экранами чрезмерно велика или, когда радиационная безопасность имеет первостепенное значение.

Чувствительна ко всем экранам с ультрафиолетовым и голубым свечением. Вольфрамат-кальциевые экраны со слоем свинца или окиси свинца, т.н. флуоро-металлические экраны (AGFA NDT RCF) наиболее подходят для применения в промышленности.

AGFA NDT F8 с флуоресцентными экранами применяется для контроля массивных конструкций, бетона, трубопроводов, где рентгеновское излучение должно быть ограниченно, а также для использования совместно с импульсными рентгеновскими аппаратами и рентгеновскими микроскопами.

Когда время контроля является самым важным, применение высокочувствительных усиливающих экранов AGFA NDT 1200 может уменьшить время экспозиции в 3-6 раз по сравнению с флуорометаллическими экранами.
AGFA NDT F8 с флуоресцентными экранами дает высококонтрастные снимки с высоким разрешением. В тех случаях, когда требуется повышенная четкость, рекомендуется использовать D8 со свинцовыми экранами.
AGFA NDT F8 высокоскоростная, высококонтрастная, мелкозернистая пленка. В основном применяется с флуорометаллическими (RCF) или флуоресцентными экранами:

  • чувствительность к излучению как важнейшее требование;
  • бетонные и прочие тяжелые конструкции;
  • низкий уровень излучения" например, для микрофокусной технологии.

AGFA NDT F6

Результатом последних исследований фирмы AGFA явился новый продукт для скоростной радиографии AGFA NDT F6, специально разработанный для оффшорных трубопроводов или схожих областей применения. Эти области требуют короткого времени экспозиции, применения флуорометаллических экранов и быстрой обработки. Тип F6, сенсибилизирован (очувствлен) к голубому и ультрафиолетовому свечению, применяется с экранами RCF. Флуорометаллические экраны (RCF), изготовленные с люминофором CaW04, обеспечивают Вам высокое качество.

AGFA NDT F6 при ручной обработке теряет основное преимущество - скорость обработки.
AGFA NDT F6 высококонтрастная, мелкозернистая, среднескоростная пленка, преимущественно используемая с флуорометал-лическими (RCF) или флуоресцентны-ми экранами, может быть обработана при стандартном 8-минутном цикле или коротком цикле (90 сек.):

  • оффшорные трубопроводы;
  • требования быстрой обработки.

Усиливающие экраны AGFA NDT

В гамме продуктов AGFA NDT имеется два типа усиливающих экранов: флуорометаллический экран (RCF) и высокоскоростной флуоресцентный экран NDT 1200.

Преимущества усиливающих экранов AGFA NDT

Флуорометаллический (RCF) и флуоресцентный (NDT1200) экраны AGFA NDT, основаны на использовании обычного фосфоресцирующего материала вольфрамата кальция (CaW04), уменьшающего экспозицию и/или уровень излучения. Они позволяют производить контроль толстостенных изделий.
AGFA NDT RCF и NDT 1200 экраны обеспечивают производительный и эффективный контроль. Они позволяют сократить время контроля.
Гибкость экранов значительно упрощает радиографию объектов изогнутой формы.

Отличительные особенности усиливающих экранов AGFA NDT

Под действием ионизирующего излучения флуорометаллические экраны AGFA NDT RCF испускают голубое свечение. У экрана имеется встроенный фильтр из оксида свинца для рассеянного излучения. Спектр излучения экрана как раз рассчитан на спектральную чувствительность пленок AGFA NDT типа F. Флуоресцентный экран AGFA NDT RCF являет собой идеальный компромисс между различимостью деталей и эффективностью работы. Сверх устойчивое защитное покрытие (ЕВС/ Elektron-Beam Cured) и полиэстеровая основа делают экран особенно прочным.

Особенно важно то, что экраны AGFA NDT RCF можно применять для обследования морских трубопроводов. Сочетание чувствительности экрана и быстрого процесса обработки пленки AGFA NDT F6 представляет собой идеальную систему Пленка-Экран. При стандартном применении экранов AGFA NDT RCF в сочетании с пленкой AGFA NDT F8 дает значительную экономию во времени.

Обладающий голубым излучением флуоресцентный экран AGFA NDT 1200 имеет чрезвычайно высокую поглощающую способность и эффективность в сочетании с вполне приемлемой различимостью деталей. Комбинация пленки AGFA NDT F8 или F6 делает эту систему Пленка - Экран очень удобной для случаев, когда требуются высокие энергии излучения, например, для контроля тяжелых конструкций или бетонных сооружений (мосты и здания). Экран AGFA NDT 1200 также эффективен при контроле импульсными аппаратами и для микрофокусной технологии, у которых дозы излучения очень низки.

Уход за усиливающими экранами AGFA NDT

Экраны AGFA NDT должны быть защищены от сырости, высоких температур и ультрафиолетового излучения. Пыль и пятна должны удаляться с экрана специальным очистителем. Очиститель, содержащий антистатик, не только очищает экран, но и предотвращает налипание на экран грязи и пыли, вызванное статическим электричеством.

Относительный фактор экспозиции

Когда экспонирование происходит с применением флуоресцентных экранов, очень важно понимать, какое влияние на этот процесс могут оказать такие факторы как температура, энергия излучения и время экспозиции.
Усиливающие экраны флуоресцируют эффективнее при низкой температуре, т.е. при повышении температуры их эффективность снижается.
С увеличением энергии излучения, поглощение флуоресцентных экранов уменьшается и, в результате, эффект усиления уменьшается. Из-за эффекта, характерного для флуоресцент-ных экранов, усиливающее действие последних, по сравнению со свинцовыми экранами, уменьшается с увеличением продолжительности экспозиции.

Относительные факторы экспозиции



F8

F6

D7

100 kB

NDT 1200

0.010

0.049





RCF

0.030

0.174





Без экрана







300 kB

NDT 1200 + Pb

0.008

0.042





RCF

0.022

0.132





Pb





1.000

Иридий 192

NDT 1200 + Pb

0.007

0.063





RCF

0.035

0.389





Pb





1.000

Кобальт 192

NDT 1200 + Pb

0.006

0.096





RCF

0.040

0.562





Pb





1.000

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по рентгеновской пленке можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".

Доставляем оборудование для рентгеновского контроля по всей России курьерскими службами и транспортными компаниями.

0 RUB
Цены носят справочный характер и не являются публичной офертой, определяемой положениями п. 2 ст. 437 ГК РФ.
Технические характеристики (спецификация) оборудования, внешний вид и комплект поставки могут быть изменены производителем без предварительного уведомления.
Во избежание недоразумений просьба уточнять у специалистов отдела продаж. © 2024
