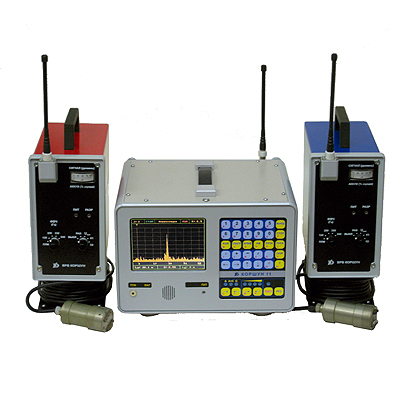

Корреляционный течеискатель КОРШУН-10ТА с двумя радиоканалами

  • Корреляционный течеискатель КОРШУН-10ТА с двумя радиоканалами

    images/all/3/929/big/img_5.jpg

    jijijij

    Корреляционный течеискатель КОРШУН-10ТА с двумя радиоканалами

снят с производства

Гарантия: 1 год
Версия для печати
ПРОИЗВОДИТЕЛЬ:
ТЕХНО-АС


Страна производитель: Россия Россия
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.


ОПИСАНИЕ
ОТЗЫВЫ (0)
ЗАДАТЬ ВОПРОС

Корреляционный течеискатель КОРШУН-10ТА

Тип оборудования: течеискатель
Производитель: Россия
Серия: Коршун 10
Модель:
КОРШУН-10М-ТА
Описание: Течепоисковый прибор для поиска утечек в трубопроводах

Течеискатель КОРШУН-10М-ТА

Прибор "КОРШУН-10М-ТА" является продолжением серии течеискателей "КОРШУН-10".

Область применения течеискателя Коршун-10:

Течеискатель Коршун 10М ТА предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо- и нефтеснабжения независимо от глубины их прокладки, вида грунта.

В течеискателе "КОРШУН-10М-ТА" сохранены возможности и характеристики течеискателя КОРШУН-10-ТА.

Отличительные особенности течеискателя Коршун-10М-ТА

·         выполнен в индустриальном исполнении: температура работы блоков - от -30 °C до +50°C, хранения от -40°С до + 60°С; пыле-, влаго-, виброзащитное исполнение;

·         имеет цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;

·         имеет возможность ручной и автоматической установки цифровых фильтров с высокой избирательностью и добротностью, при этом автоматически "настраивается" на полосу частот сигналов, которые генерируют утечки;

·         имеет режим двухканального осциллографа с возможностью наблюдения и оценки как выходных сигналов прибора, так и сигналов вибродатчиков;

·         оснащен двумя радиоканалами для передачи сигналов от датчиков в блок оператора и кабельной катушкой с предварительным усилителем для передачи сигналов из радионедоступных помещений.

В отличие от предыдущих моделей течеискатель КОРШУН-10М-ТА характеризуется:

- введением дополнительно гидрофонные контактные датчики для работы на пластмассовых трубах и чугунных трубах с резиновыми уплотнителями через пожарные гидранты и технологические врезки в трубы;
- существенным изменением программы цифровой обработки сигналов для обеспечения возможности работы на пластмассовых трубах как с накладными датчиками-акселлерометрами, так и с гидрофонными контактными датчиками;
- расширением вниз полосы частот выносных блоков и блока оператора до 5 Гц;
- введёнием режима автоматического определения скорости распространения гидравлических волн в диагностируемой трубе.

Технические характеристики корелляционного течеискателя КОРШУН-10М-ТА

Длина диагностируемого участка трубопровода

до 3000 м

  Диаметр диагностируемого трубопровода

до 1400 мм

  Точность (приборная)

+-0,1м

  Полоса рабочих частот

5 Гц ... 4,5 кГц

  Чувствительность датчиков

> 0.33 В/g

  Минимальное давление в трубопроводах

1,0 ...2,0 АТМ

  Источник питания блока оператора

аккумуляторное, 10,0...15,5 В

  Потребляемый ток, при Uпит = 12В (10.2В)

не более 1,2 (1,5) А

  Частота несущей радиоканала

из диапазона 433 - 434.79 МГц

  Время работы выносного радиоблока без подзарядки встроенного аккумулятора

не менее 8 часов

  Температурный диапазон работы для датчиков

-40...+140°С

  Температурный диапазон работы для выносных блоков

-30...+50°С

  Температурный диапазон работы для блока оператора

-30...+50°С

  Температура хранения

-40...+60°С

Массогабаритные характеристики:

  блок оператора с амортизаторами

285х205х260 мм; 6,5 кг

  кабельная катушка с предварительным усилителем и датчиком

260х255х255 мм; 5,8 кг

  выносной блок радиоканала с предварительным усилителем

230х115х310 мм; 4,5 кг



В августе 2008 г. создан корреляционный течеискатель "КОРШУН-10М-ТА", который представляет собой модернизацию течеискателя "КОРШУН-10-ТА". Модернизация направлена на дополнении функциональных возможностей течеискателя "КОРШУН-10-ТА" возможностью поиска утечек на пластмассовых трубопроводах из твердого и мягкого полиэтилена.

В сентябре и ноябре 2008 г. проведены успешные испытания "КОРШУН-10М-ТА" на пластмассовом (полиэтиленовом) трубопроводе (длина -112 м., диаметр - 300 мм.) в Мосводоканале. В ходе испытаний "КОРШУН-10М-ТА" уверенно и стабильно определял утечки, как при больших, так и при сравнительно малых расходах воды. Таким образом, течеискатель "КОРШУН-10М-ТА" является, на текущий момент, единственным корреляционным течеискателем, продемонстрировавшим в Мосводоканале способность находить утечки на пластмассовых трубопроводах.

Комплект поставки

Наименование:

К-во, шт

  1. Блок оператора

1

  2. Водозащищенные накладные датчики-акселлерометры, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели

3

  3. Гидрофонные контактные датчики (опционально)

2

  4. Кабельная катушка с предварительным усилителем

1

  5. Выносной радиоблок с предварительным усилителем *

2

  6. Блок контроля - тестер

1

  7. Универсальное зарядное устройство "УЗИП-3"

1

  * Возможна комплектация одним выносным радиоблоком и двумя кабельными катушками.
