Течеискатель Успех-АТП-404 с функцией пассивного обнаружения кабелей

Прибор "Успех АТП 404" предназначен для определения мест разгерметизации подземных трубопроводов систем водо-, теплоснабжения как канальной, так и бесканальной прокладке и осуществления поиска кабелей находящихся под напряжением пассивным методом.

Течеискатель Успех АТП 404 обнаруживает:

- утечки жидкостей, теплоносителей в трубопроводах находящихся на глубине до 6 м в канальной и безканальной прокладке;
- силовые кабели, находящиеся под напряжением, пассивным методом на глубине до 6 м.

Поиск мест повреждения производится прослушиванием акустических шумов с поверхности трассы, для этого используется акустический датчик, в котором осуществляется предварительное усиление сигнала, и приемник. В приемнике от шума утечки отфильтровываются посторонние шумы, сигнал усиливается, преобразуется и поступает на индикатор и головные телефоны. Оператор по уровню сигнала или по специфичному шуму утечки определяет место расположения дефектов трубопровода. Точность обнаружения разгерметизации трубопровода зависит от подготовленности оператора, глубины залегания трубопровода, диаметра трубопровода и уровня давления в трубопроводе.

Для трассопоиска используется электромагнитный датчик и приемник. Приемник усиливает и фильтрует принимаемый сигнал.

В приемнике предусмотрен прием сигнала от источника излучения промышленной частоты (50 Гц) и системы катодной защиты (100 Гц). Эти режимы используются как для определения места прокладки кабелей или трубопроводов, находящихся под напряжением соответствующей частоты.

Условия эксплуатации течеискателя Успех АТП-404

• Температура окружающего воздуха, °С . . . . . . . . . . . . .от -20 до +45
• Относительная влажность, % . . . . . . . . . . . . . . . . . . . . . . . . . . . до 90
• Атмосферное давление, кПа . . . . . . . . . . . . . . . . . . . . . . .от 86 до 106

Отличительные особенности приемника АП-015:

• Не требует обязательного постоянного наблюдения дисплея, благодаря достаточной информативности звуковой индикации о номинальных и экстремальных уровнях сигнала (специальные «тревожные» звуки указывают каким именно регулятором следует устранить «зашкаливание»). Достаточно иметь оперативный доступ к регуляторам.
• Маленькие размеры и весприемника
• «Мелодичные», приятные для слуха оператора синтезированные звуки трех видов конкретно информируют о приближении / удалении трассы. Один из видов синтезированного звука позволяет непосредственно выбрать ноту «по вкусу оператора» (плавным регулятором «частота»), громкость звучания которой будет соответствовать уровню принятого сигнала.
• Прибор УСПЕХ АТП-404 позволяет осуществлять трассопоиск без применения головных телефонов, благодаря встроенному излучателю синтезированного звука (неизменная громкость, нота выше - приближение, нота ниже - удаление).
• Повышенная помехозащищенность (обеспечивается дополнительной предварительной фильтрацией в первом каскаде усилителей датчиков).
• Комфортный уровень звука в головных телефонах устанавливается оператором независимо от других настроек. Отдельная регулировка громкости не дает прибору возможности «бить по ушам» при неожиданном возрастании уровня сигнала.
• Имеется режим «HOLD» (хранение) при котором прекращаются измерения, и отключается звуковая индикация, а последние показания «запоминаются». Режим особенно актуален в течепоиске для «тихой перестановки» геомикрофона АД-215, а также для сравнения показаний «до и после».

Технические характеристики течеискателя Успех АТП-404:

Приёмник АП-015

Режим трассопоиска:

Пассивный поиск (трассопоиск без использования генератора):

Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню звукового сигнала и на индикаторе приемника.

Режим течепоиска:

Подключить головные телефоны и АД к приемнику. Использовать режим «ШП». Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на индикатор. Оператор по максимальному сигналу на индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

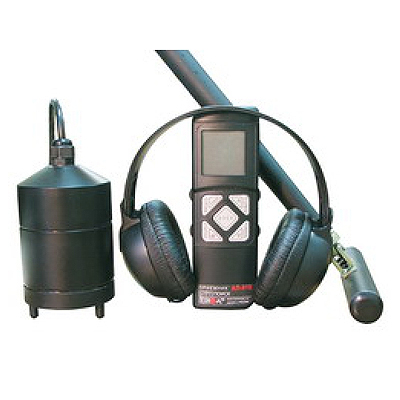

Комплект поставки течеискателя Успех-АТП-404:

• Электромагнитный датчик ЭМД-230
• Приемкник АП-015
• Датчик акустический АД-225
• Головные телефоны
• Дополнительные принадлежности
