Генератор трассировочный АГ-114
Тип оборудования: трассировочный генератор
Страна производитель: Россия
Серия: АГ
Модель: АГ-114
Описание: прибор для трассопоиска
Сертификаты на трассировочный генератор АГ-114:
- Сертификат соответствия. Генератор трассировочный АГ-114 соответствует ГОСТ Р 51350-99, ГОСТ Р 51522-99
Гарантия на генератор трассировочный АГ-114: 12 месяцев

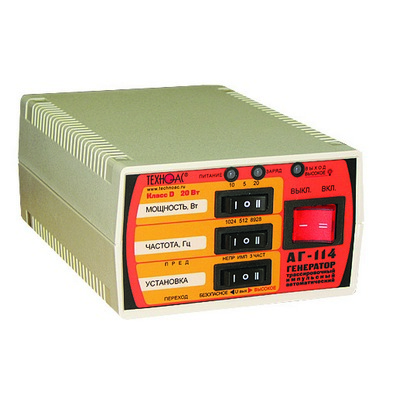

Генератор трассировочный АГ-114
АГ-114 генератор трассировочный импульсный автоматический
Назначение генератора АГ 114
Генератор трассировочный импульсный автоматический АГ-114 предназначен для создания распространяющихся сигналов (колебаний) в трассах скрытых коммуникаций при активном методе трассопоиска. Прибор АГ 114 создает в исследуемой коммуникации переменный синусоидальный ток (постоянно или кратковременными посылками) необходимый для определения ее местоположения.
Особенности трассировочного генератора АГ114
- Выбранная выходная мощность (5Вт на 1...1000 Ом, 10Вт на 1...500 Ом, 20Вт на 1...250 Ом) выдается автоматически. Возможность работы на столь высокие сопротивления нагрузки позво-ляет трассировать весьма протяженные коммуникации. Низкая мощность обеспечивает энерго-сбережение и малые «перенаводки» на соседние объекты, высокая мощность - высокую даль-ность трансляции и обнаружения.
- Также имеется возможность работы и на низкоомную (<1 >
- Три режима генерации: импульсный - основной высокоэкономичный режим с высокой разборчивостью на фоне помех; непрерывный - дополнительный низкоэкономичный режим для краткосрочных специальных измерений; трехчастотный - режим, обеспечивающий выбор оптимальной частоты на удаленном приемни-ке без переключения передатчика (генератора).
- Три частоты генерации: 512Гц, 1024Гц, 8928Гц. Ниже частота - меньше «перенаводки» на соседние объекты, выше частота - выше дальность обнаружения.
- Необычно компактная (190х140х80мм), для столь высокой выходной мощности (20Вт), авто-номная конструкция обеспечивается применением высокоэффективной технологии «CLASS D (BD)» (импульсный выходной усилитель мощности с КПД 80%). В результате один малогаба-ритный автономный аккумулятор емкостью всего лишь 2,2Ач обеспечивает импульсную генера-цию в течение >5часов при максимальной выходной мощности (20Вт).
- Предусмотрена возможность работы с «подпиткой» от зарядного устройства или наращивания емкости при помощи подключения внешнего аккумулятора для увеличения ресурса времени.
- Система органов управления и индикации, содержащая всего 4 больших клавишных пере-ключателя и 2 светодиода с конкретными подписями и символами («интуитивный интерфейс») и не перегруженная излишними, для автоматического устройства, органами тонкой настройки и индикаторами численных значений параметров, предназначена для удобной работы в полевых условиях. Прибор не требует постоянного надзора, контроля параметров, частых оперативных переключений и создан для работы по принципу «включил и ушел на трассу». При существен-ных изменениях сопротивления нагрузки (коммуникации) в процессе генерации, прибор автома-тически перенастраивается («повторное автосогласование»). Простейшая индикация напряжения питания и выходной мощности (два трехцветных свето-диода) обеспечивает всю достаточную для работы информацию о штатных и экстремальных значениях параметров по принципу: зеленый цвет - параметр в норме, желтый - ниже нормы, красный - выше нормы, мерцание определенного индикатора определенным цветом - автовы-ключение генерации вследствие соответствующего отклонения от нормы.
- Простейший алгоритм управления (выбрать режим, выбрать мощность, выбрать частоту, включить прибор) обеспечивается «умной» автоматикой и несколькими степенями защиты от различных недопустимых факторов.
- По умолчанию возрастание выходного напряжения ограничено на безопасном для человека уровне. При необходимости, можно оперативно снять ограничение (временно до окончания се-анса), если приняты соответствующие меры безопасности. Наличие опасного напряжения на выходе отображается красными вспышками выходного индикатора.
Технические характеристики автоматического генератора АГ-114:
Выходная мощность при работе на согласованную нагрузку
(в зависимости от режима включения), Вт | 5, 10, 20 |
| Усилитель мощности | CLASS D КПД 80% |
| Частота генерации (непрерывно или импульсы), Гц | 512, 1024, 8928, чередование 3-х частот |
| Допустимое сопротивление нагрузки | любое (0...∞) |
| Согласование с нагрузкой | автоматическое |
| Время непрерывной работы при выходной мощности 20 Вт (импульсы), час | 5 |
| Питание | 1 аккум. 12В/2,2 Ач |
Габаритные размеры электронного блока, не более, мм | 190х140х80 |
| Вес генератора в чехле, не более, кг | 2,2 |
Комплект поставки генератора АГ-114:
- генератор АГ-114
- индукционная антенна
- зарядное устройство
- комплект кабелей
Дополнительное принадлежности к генератору АГ 114:
- клещи индукционные КИ-110 (поиск кабеля из пучка)
