Устройство контроля осевого канала ротора паровых турбин

  • Устройство контроля осевого канала ротора паровых турбин

    /images/all/3/9570/big/img_5.jpg

    jijijij

    Устройство контроля осевого канала ротора паровых турбин
  • Устройство контроля осевого канала ротора паровых турбин

    /images/all/3/9570/big/img_14.jpg

    Устройство контроля осевого канала ротора паровых турбин

    Устройство контроля осевого канала ротора паровых турбин
  • Устройство контроля осевого канала ротора паровых турбин

    /images/all/3/9570/big/img_16.jpg

    1

    Устройство контроля осевого канала ротора паровых турбин

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Система контроля паровых турбин, эксплуатирующийся при температуре пара 450 °С и выше, предназначена для проведения работ при продлении срока их эксплуатации сверх паркового ресурса. Система отвечает требованиям инструкции СО 153-34.17.440-2003, ТУ 4276-024-27449627-07 и позволяет проводить визуальный, ультразвуковой и вихретоковый контроль стенок осевого канала роторов паровых турбин.



Отличительные особенности:



  • Компактности и гибкости формирования комплектации.
  • Все базовые компоненты размещены в одном ударопрочном чемодане.
  • Состав системы определяется исходя из уровня подготовленности пользователя, применяемости методов контроля на объекте и объема регламентных работ.
  • Допускается приобретение отдельных частей системы с последующей закупкой недостающих компонентов в зависимости от необходимости.



Технические характеристики:



Система обеспечивает визуальный осмотр поверхности канала для оценки качества зачистки поверхности, выявления уступов, технологических выборок, рисок, коррозионных повреждений и других видимых дефектов поверхности. Позволяет детально осмотреть и записать в память места обнаруженных поверхностных эксплуатационных или металлургических дефектов выявленных вихретоковым методом контроля. Провести ультразвуковой контроль металла ротора для выявления скрытых дефектов объемными волнами для выявления скрытых дефектов различной ориентации в объеме поковки.



Ультразвуковой канал
Частота максимума преобразования fuu, МГц 2,5
Отклонение частоты Δfuu, МГц, не более ±0,13
Размер пьезоэлемента, Ø мм 12
Угол ввода ультразвуковых колебаний, град. 60
Количество каналов 2
Видео канал
Разрешение 660 ТВлин
Минимальная освещенность на объекте 0 люкс
Регулировка фокуса ручное
Размер экрана монитора, не менее 15 дюймов
Наличие подсветки да
Диаметр прохождения сканера, мм 80-130
Длина сканирования, м 4,5
Устройство записи
Мониторинг в режиме реального времени в высоком разрешении с частотой смены
кадров, fps
25
Время непрерывной многоканальной записи не менее, час 100

Резервное копирование на внешний флэш-накопитель или мобильный жесткий диск через
порт USB

да
Вихретоковый канал
Тип преобразователя накладной,
трансформаторный, трехобмоточный.
Внешний диаметр сменного защитного колпачка, мм 7,5
Рекомендуемая частота тока возбуждения вихретокового преобразователя, при которой
отстройка от зазора между преобразователем и искусственным дефектом наибольшая, кГц
70
Длина пути прохождения преобразователем до полного износа защитного колпачка при
шероховатости контролируемой поверхности Rz = 20 мкм и силе прижима
преобразователя к поверхности не более 0,1 кг, м
2200
Глубина искусственного дефекта, мм 0,5
Ширина искусственного дефекта, мм 0,2
Длина искусственного дефекта, мм 30
Устройство зачистки
Частота вращения х/х, об/мин 7000-27000
Диаметр зачистки определяется сменными элементами
зачистки
Частота вращения под нагрузкой, об/мин 20000
Номинальная потребляемая мощность, Вт 710
Выходная мощность, Вт 430
Масса без сетевого кабеля, кг 4



Комплект поставки:

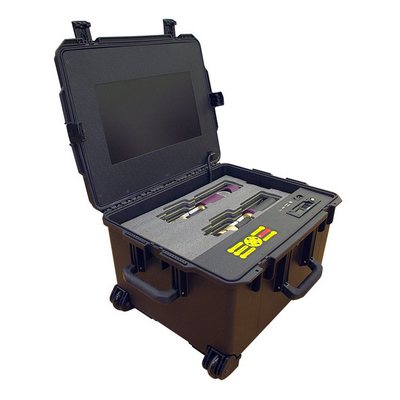

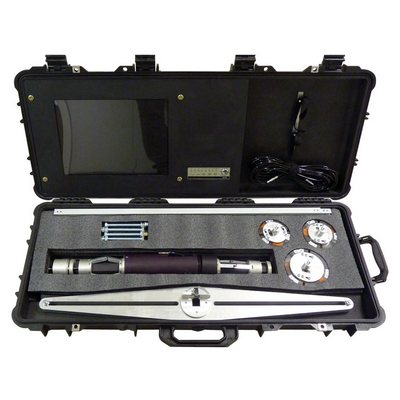

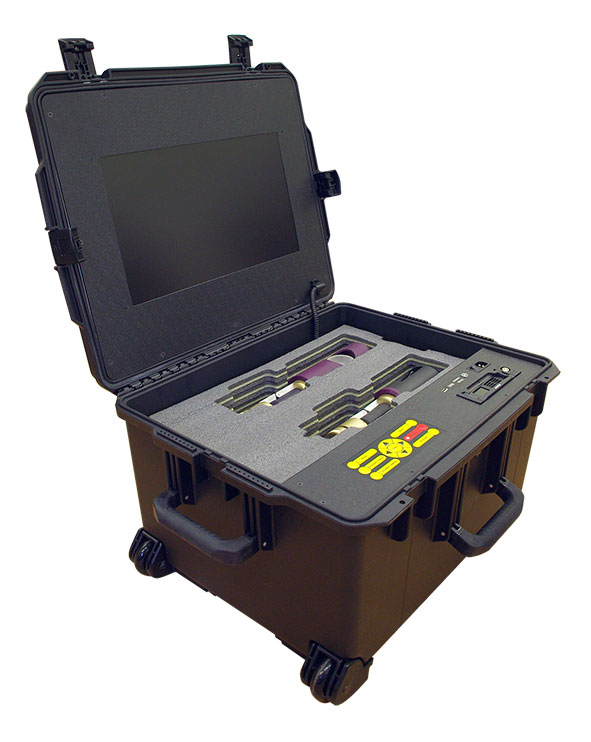

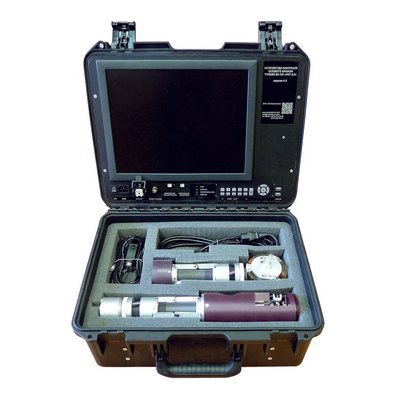

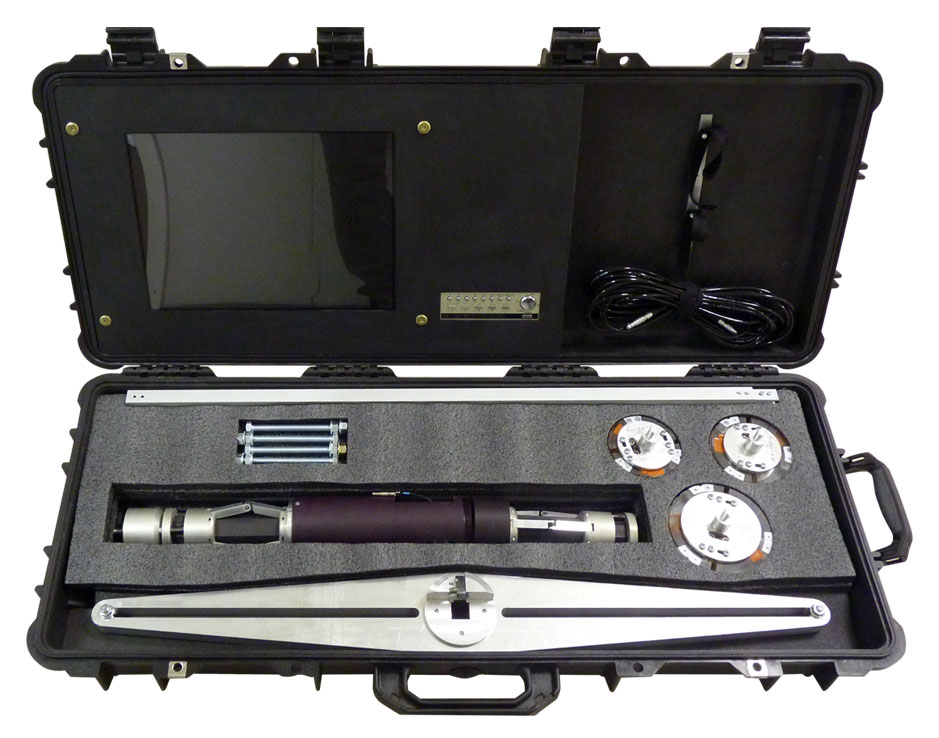

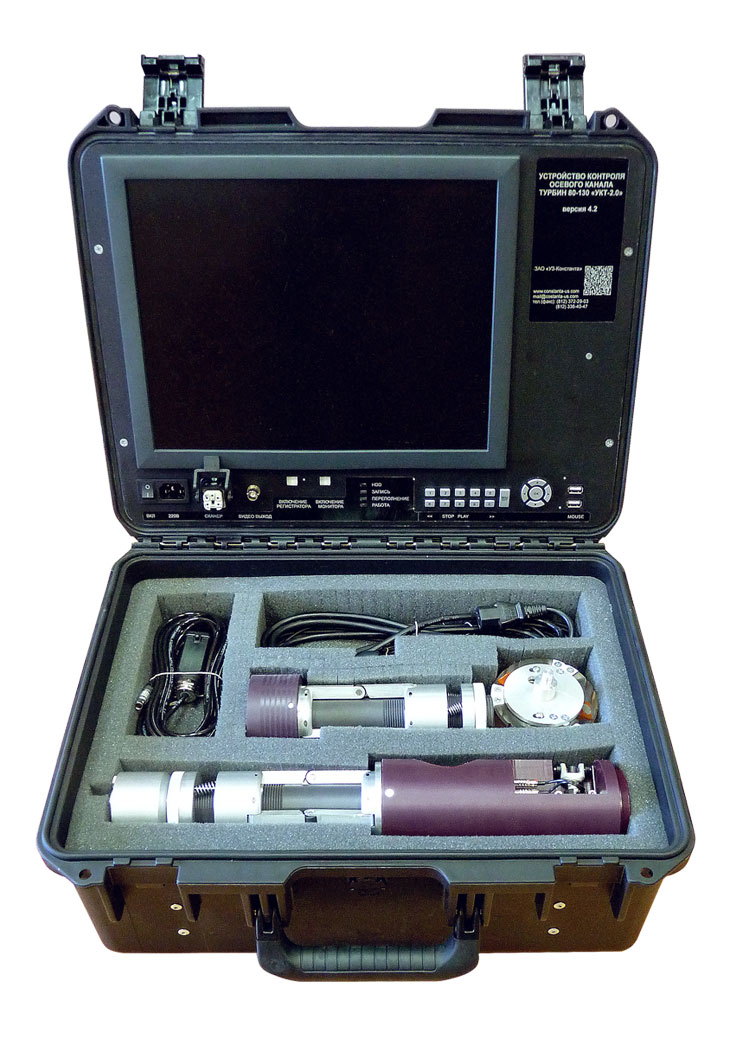

  • Транспортный ударопрочный кейс со встроенным видеомонитором и устройством записи.
  • Модульный видео-сканер с возможностью подключения блока вихретокового контроля.
  • Кабель управления и передачи сигналов.
  • Штанга разборная.
  • Устройство дискретного перемещения сканера.
  • Комбинированный ультразвуковой преобразователь с компенсацией изменения диаметра осевого канала.
  • СОП для настройки ультразвукового дефектоскопа.
  • Паспорт.



В дополнение к базовому комплекту поставляется:



  • Вихретоковый преобразователь.
  • Кабель для вихретокового преобразователя.
  • СОП для вихретокового преобразователя.
  • Вихретоковый дефектоскоп ВД1.
  • Устройство зачистки осевого канала.
  • Устройство хонингования стенок осевого канала.
  • Устройство автоподачи сканера.



Гарантии:



  • универсальной каретки — 3 года;
  • видеоканала — 1 год;
  • преобразователей — 1 год.
