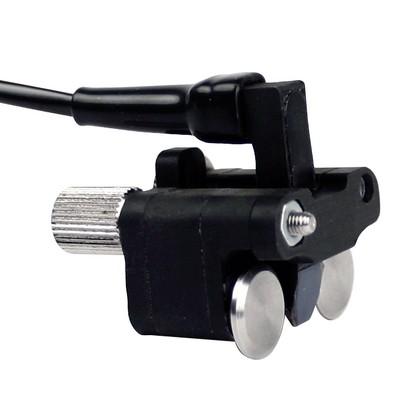

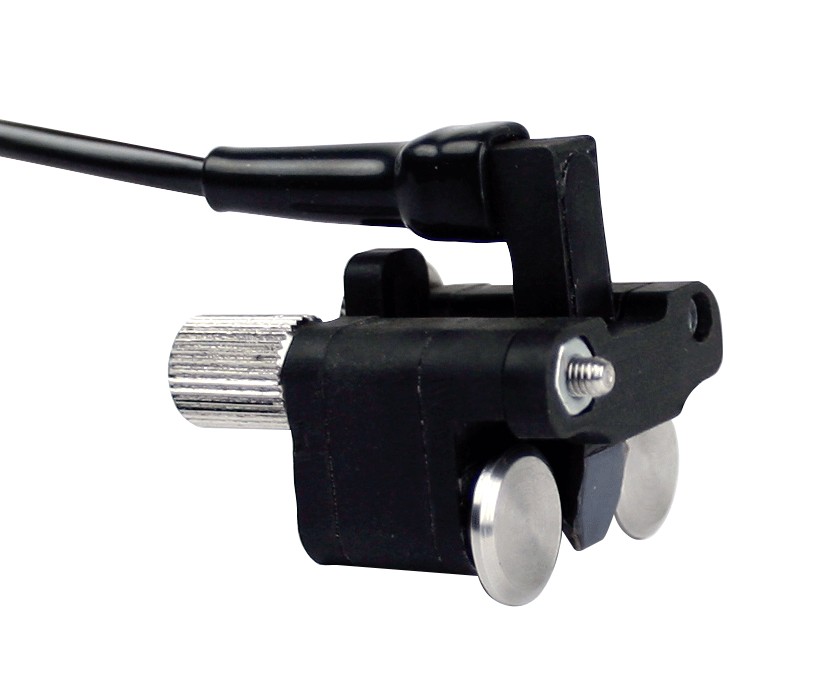

Преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2

  • ПФ-Р2-0,5х3-Fe

    /images/all/3/9600/big/img_5.jpg

    jijijij

    Преобразователь ПФ-Р2-0,5х3-Fe с кареткой ККТ-2

ЦЕНА: 72 720 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Константа


Страна производитель: Россия Россия

Гарантия: 1 год
Версия для печати
Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Осуществляем доставку по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями.

Более подробную информацию можно получить у наших менеджеров.

Обнаружение и измерение размеров трещин во впадине наружной или внутренней резьбы с шагом от 4 до 8 мм.



Каретка с закрепленным на ней преобразователем ставится на резьбу. Колеса каретки обеспечивают надежное удержание преобразователя над впадиной резьбы, при этом преобразователь не касается поверхности резьбы, а расположен на фиксированном расстоянии от неё. Каретка с преобразователем прокатывается по ручейку резьбы, при прохождении преобразователя над трещиной во впадине срабатывает сигнализация «дефект» и отображается глубина обнаруженной трещины.



Отличительные особенности преобразователя ПФ-Р2-0,5х3-Fe:



  • одним комплектом преобразователь-каретка возможен контроль резьбы с различными шагами и диаметрами, наружной и внутренней резьбы;
  • высокая достоверность контроля за счет применения тангенциального способа возбуждения вихревых токов;
  • отсутствие износа преобразователя за счет наличия зазора между преобразователем и поверхностью резьбы;
  • возможность проведения контроля резьбы без предварительной очистки от загрязнения и остатков смазки толщиной до 0,2 мм.



Технические характеристики преобразователя ПФ-Р2-0,5х3-Fe:



Тип преобразователя и каретки

Преобразователь ПФ-Р2-0,5х3-Fe
с кареткой ККТ-2

Материал контролируемых объектов сталь ферромагнитная
Шаг контролируемой резьбы от 4 мм до 8 мм
Минимальный диаметр контролируемой наружной резьбы 30 мм
Минимальный диаметр контролируемой внутренней резьбы 48 мм
Минимальная длина контролируемой резьбы 15 мм
Протяженность зоны контроля 3
Диапазон допускаемого зазора между преобразователем и резьбой 0…0,2 мм
Минимальный обнаруживаемый дефект 0,1 мм
Диапазон измерения глубины трещины 0,3…2,0 мм
Погрешность измерения глубины трещины 15%+0,15 мм
Основной контрольный образец КО-90Н-4Т-3



Область применения преобразователей и кареток:



Метрическая резьба

ГОСТ 9150-2002
ГОСТ 24705-2004
Шаг резьбы
От 4 до 8 мм
Замковая резьба ГОСТ 631-75



Комплект поставки преобразователя ПФ-Р2-0,5х3-Fe:



  • преобразователь ПФ-Р2-0,5х3-Fe;
  • каретка ККТ-2;
  • паспорт;
  • упаковка;
  • дополнительно может быть поставлен запасной преобразователь ПФ-Р2-0,5х3-Fe.
