Измеритель динамического модуля упругости грунтов серии LFG внесен в Государственный реестр средств измерений под номером 64651-16.

Определение динамического давления на поверхность с использованием прибора для измерения плотности грунта используется при производстве земельных работ при строительстве дорог для определения несущей способности и плотности грунта, а так же для проведения исследований с целью улучшения свойств грунта. Данный метод подходит для крупно- зернистых и смешанных грунтов с максимальным размером гравия 63 мм. Кроме того, он применяется для определения динамического модуля упругости грунта в диапазоне Еvd = 15...70 M Н/м2.

Прибор удовлетворяет нормам DIN и ISO 9001.

Приборы для измерения динамического модуля упругости серии LFG дают возможность точного и быстрого определения несущей способности грунтов и дорожных оснований. Прибор измеряет динамический модуль деформации, который при отсутствии необратимых деформаций грунта совпадает с динамическим модулем упругости.

Плотномер HMP LFG является универсальным, так как может приме­няться по­всюду, где необходимо соблюдать требования к механической на­грузке на землю, например, в дорожном строительстве, при про­кладке кабелей, трубопроводов, при строительстве фундаментов и железных дорог.  Дан­ное устройство просто в применении, мо­жет обслужи­ваться од­ним человеком, результат измерений может быть получен в течение 3-х минут.

При помощи данного прибора контроль качества стано­вится более эффективным, использование устройства увели­чивает точ­ность измерений.

Сферы применения плотномера грунтов HMP LFG 4:

• Строительство дорог
• Проверка оснований дорожных покрытий
• Контроль качества уплотнения в траншеях
• Засыпка фундамента
• Строительство железнодорожного полотна
• Мониторинг плотности в трубо и кабелепроводах

Отличительные особенности плотномера HMP LFG:

• Меньшее количество времени, необходимого для проведения измерений
• Небольшой вес
• Легкость в управлении
• Возможность проведения измерений в труднодоступных местах
• Нет необходимости использования машины для погрузки
• Благодаря простоте использования и высокоточным результатам данный прибор подходит так же для мониторинга различных операций

Подготовка к работе

• Выберите плоскую поверхность
• Расположите загрузочную пластинку
• Присоедините датчик загрузочной пластины к измеряющему прибору
• Разъедините грибовидную шляпку

Измерения

• Включите прибор
• Установите его в вертикальном положении
• Проведите 3 непрерывных спуска нагрузки на пластину
• Амплитуда усадки S 1, S 2, S 3 будет отображаться на экране
• После проведения 3-го измерения на экране будет отображаться амплитуда усадки и динамический модуль упругости Sm и Evd

Кроме этого, прибор может определять кривую усадки

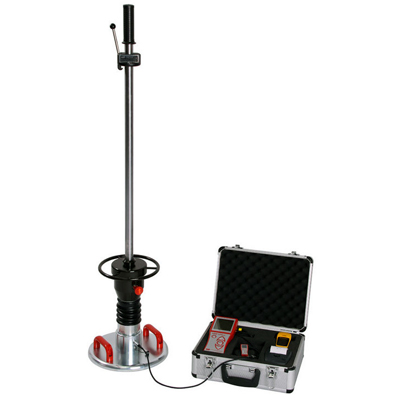

Измеритель плотности грунта HMP LFG состоит из:

• Устройство нагрузки
• Пластина для нагрузки
• Электронное измерительное устройство усадки грунта в чемодане

Технические характеристики плотномера LFG4:

Устройство нагрузки

Загрузочная пластина

Электронный инструмент измерения усадки
