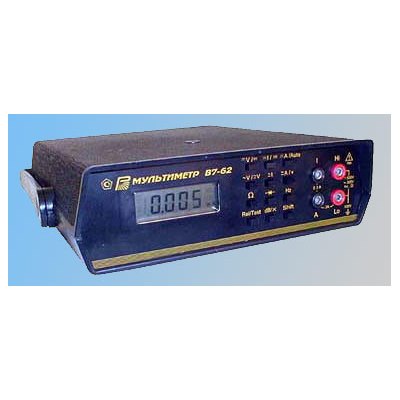

Мультиметр В7-62 4.5 – разрядный мультиметр представляет собой многофункциональный прибор для измерения постоянного и переменного токов, сопротивления, частоты, отклонения и отношения уровней сигналов (в децибелах), а также проверки полупроводниковых приборов. Прибор обеспечивает измерение среднеквадратичного значения (СКЗ) сигналов переменного тока произвольной формы с большим коэффициентом амплитуды (возможно и с учетом постоянной составляющей). Мультиметр рассчитан на автономное использование, а также работу в составе автоматических систем с интерфейсом Cтык С2 (RS-232C). Мультиметр во всех режимах измерения имеет автоматический выбор пределов, обеспечивающий получение минимальной погрешности при текущем уровне входного сигнала.

Основные технические характеристики:

Измерение постоянного напряжения (DCV)

Примечание 1. * м.р. – аддитивная составляющая выражена в единицах младшего разряда.

Примечание 2. Здесь и далее знаком "!" отмечены составляющие погрешности, увеличивающиеся при двух- и трехлетнем межкалибровочном интервале, соответственно в полтора и два раза.

Измерение переменного напряжения (ACV) и суммы постоянного и переменного напряжения (DCV+ACV)

Измерение силы постоянного (DCI) и переменного (ACI) токов

Примечание 1* Rш – номинальное сопротивление токового шунта.

Измерение сопротивления

Измерение частоты

Диодный тест

Измерение отклонения в абсолютных единицах (Rel)

Измерение отношения в децибелах (dB)

Подавление помех

1. Нормального вида с частотой питающей сети – свыше 60дБ.
2. Общего вида постоянного тока – свыше 100дБ
3. Общего вида с частотой питающей сети – свыше 100 и 60 дБ соответственно, при измерении постоянного и переменного напряжений (или токов) и сопротивлений источника сигнала до 1 кОм.
4. Допустимый уровень помехи не более верхнего значения текущего предела измерения.
5. Допустимая помеха общего вида не более 500 В (700 В амплитуды).

Параметры интерфейса

Общие технические характеристики:

1. Питание от сети (220±22)В частотой (50±0,5)Гц.
2. Мощность, потребляемая прибором, не более 15 Вт.
3. Нормальный температурный диапазон (23±5)°С или (20±5)°С
4. Рабочий температурный диапазон от +5 до +40°С.
5. Относительная влажность до 90% при температуре до +25°С.
6. Масса прибора не более 1,7 кг.
7. Габаритные размеры прибора 225х68х245мм.
8. Время прогрева – не более 5 мин.
