Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр. Модификация АТ-004 и 50Гц с блоком управления НТМ-Терминал

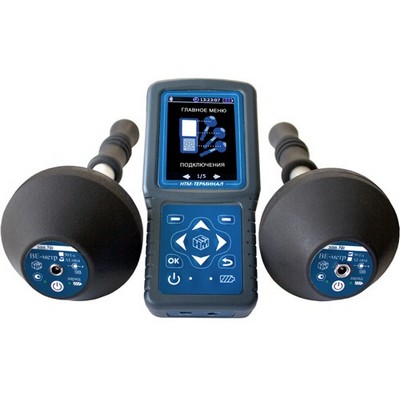

  • ВЕ-метр

    /images/all/3/9707/big/img_5.jpg

    jijijij

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр. Модификация АТ-004 и 50Гц с блоком управления НТМ-Терминал

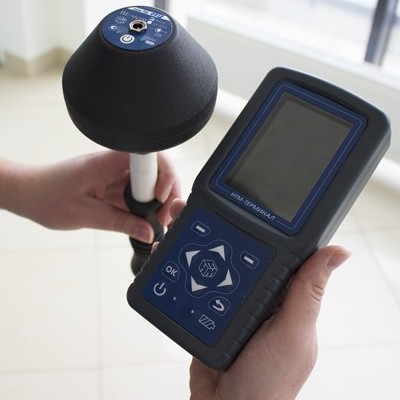

  • Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

    /images/all/3/9707/big/img_14.jpg

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

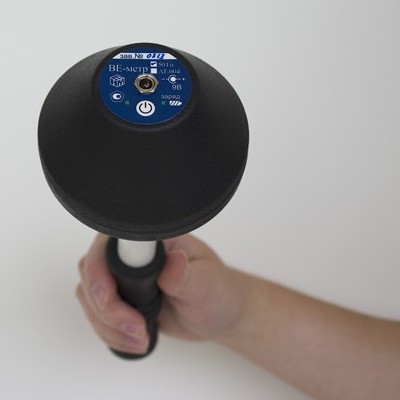

  • Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

    /images/all/3/9707/big/img_16.jpg

    1

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр
  • Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

    /images/all/3/9707/big/img_18.jpg

    1

    Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр

ЦЕНА: от 66 500 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
НТМ-Защита


Страна производитель: Россия Россия

Гарантия: 1 год
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 10.57MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

При создании контрольно-аналитического комплекса мы учли пожелания клиентов, проанализировали их новые потребности, а также использовали собственный опыт.



Контрольно-аналитический комплекс ВЕ-метр выпускается в следующем составе:



Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, 2 модификации: "50 Гц" и "АТ-004".



  • увеличенная точность измерений (погрешность15%);
  • увеличенный межповерочный интервал;
  • обеспечен двухлетней гарантией и технической поддержкой изготовителя на весь срок службы;
  • cпециализированные программы измерений по утвержденным Методикам;
  • беспроводной канал связи Bluetooth;

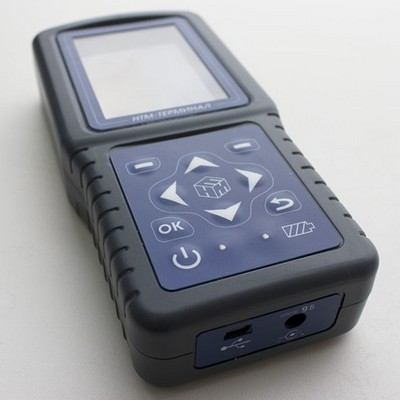

Блок управления и индикации результатов измерений НТМ-Терминал.



  • единый блок управления для любой модификации Измерителя ВЕ-метр;
  • автоматическое определение подключаемой модификации Измерителя;
  • возможность подключения нескольких измерителей к одному блоку управления;
  • архитектура блока управления и индикации результатов измерения в будущем позволит взаимодействовать с другими измерителями производства ООО «НТМ-Защита», например, с измерителем параметров электромагнитного поля трехкомпонентным УКВ и СВЧ диапазона.
  • новый эргономичный корпус и удобная клавиатура;
  • цветной дисплей высокого разрешения, обеспечивающий комфортное представление результатов;
  • возможность записи результатов измерений;
  •  справочная база нормативной документации находится непосредственно в приборе, необходимые документы теперь всегда под рукой пользователя;
  • пользователь имеет возможность выбора области измерений в соответствии с Методиками, заложенными в прибор;
  • различные режимы работы обеспечивают удобство использования прибора при проведении как произвольных измерений, так и в соответствии с Методиками;



Возможна гибкая система выбора необходимых комплектаций в зависимости от решаемых задач:



  1. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц» с блоком управления и индикации результатов измерения «НТМ-Терминал» ;
  2. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004» с блоком управления и индикации результатов измерения «НТМ-Терминал».
  3. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «50Гц».
  4. Измеритель параметров электрического и магнитного полей трехкомпонентный «ВЕ-метр». Модификация «АТ-004».
  5. Блок управления и индикации результатов измерения «НТМ-Терминал».



Программа НТМ-ЭкоМ:



  • контрольно-аналитический комплекс ВЕ-метр, подключенный к НТМ-ЭкоМ, имеет возможность проведения мониторинга электромагнитой обстановки на объектах;
  • хранение результатов измерений в архиве программы НТМ-ЭкоМ;
  • анализ полученных результатов на соответствие действующим нормативам;
  • оформление протокола инструментальных измерений.



Методика измерения внесена в эксплуатационную документацию на средство измерения. Подтверждение соответствия этой методики измерения обязательным метрологическим требованиям к измерениям осуществлено в процессе утверждения типа данного средства измерения. Таким образом, все выпускаемые нами приборы предназначены для выполнения прямых измерений в полном соответствии со ст.5 (Требования к измерениям) Федерального закона 102-ФЗ «Об обеспечении единства измерений».



Технические характеристики измеритель параметров электрического поля ВЕ-метр:



Метрологические характеристики Измерителя модификации "50Гц":



Диапазон частот от 48 Гц до 52 Гц
Диапазон измерений среднеквадратических
значений напряженности электрического поля:
от 50 В/м до 50 кВ/м
Диапазон измерений среднеквадратических
значений напряженности магнитного поля
(магнитной индукции):
от 800 мА/м до 4 кА/м  (от 1 мкТл до 5 мТл)
Пределы допускаемой относительной  погрешности измерения
среднеквадратических значений напряженности:
электрического поля ± 15%
магнитного поля (магнитной индукции)  ± 15%



Метрологические характеристики Измерителя модификации "АТ-004":



Диапазон частот от 5 Гц до 400 кГц
поддиапазон 1 - от 5 Гц до 2 кГц
поддиапазон 2 - от 2 кГц до 400 кГц
поддиапазон 3 - от 45 Гц до 55 Гц
поддиапазон 4 - от 5 Гц до 2 кГц за исключением полосы частот от 45 Гц до 55 Гц
Диапазон измерений среднеквадратических  значений напряженности электрического поля:
в поддиапазоне 1 от 5 В/м до 1000 В/м
в поддиапазоне 2 от 0,5 В/м до 40 В/м
в поддиапазоне 3 от 5 В/м  до 1000 В/м;
в поддиапазоне 4 от 5 В/м  до 1000 В/м
Диапазон измерений среднеквадратических  значений напряженности магнитного поля (магнитной индукции):
в поддиапазоне 1 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
в поддиапазоне 2 от 4 мА/м до 400 мА/м (от 5 нТл до 500 нТл)
в поддиапазоне 3 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
в поддиапазоне 4 от 80 мА/м до 8 А/м (от 100 нТл до 10 мкТл)
Пределы допускаемой относительной  погрешности измерения среднеквадратических значений напряженности:
электрического поля ± 15%
магнитного поля (магнитной индукции) ± 15%



Технические характеристики:



Напряжение питания (постоянный ток) (аккумуляторная батарея ААА) 3,6 ÷ 4,6 В
Потребляемая мощность не более 0,3 Вт
Время непрерывной работы измерителя без
подзарядки аккумуляторной батареи
8 часов
Масса прибора 300 г
Габаритные размеры 500хD100 мм
Средний срок службы 5 лет



Комплект поставки измеритель параметров электрического поля ВЕ-метр:



Измеритель параметров электрического и магнитного полей трехкомпонентный ВЕ-метр, 2 модификации: "50 Гц" и "АТ-004".



  • Измеритель БВЕК 43 1440.09.01
  • Формуляр БВЕК 43 1440.09.02 ФО
  • Руководство по эксплуатации БВЕК 43 1440.09.03 РЭ
  • Сумка укладочная
  • Блок питания



Блок управления и индикации результатов измерений «НТМ-Терминал».



  • Блок управления и индикации результатов измерения «НТМ-Терминал» БВЕК 43 1440.09.16
  • Руководство по эксплуатации БВЕК 43 1440.09.15 РЭ
  • Кабель USB - mini-USB
Введите число *


Введите число *
Сертификаты

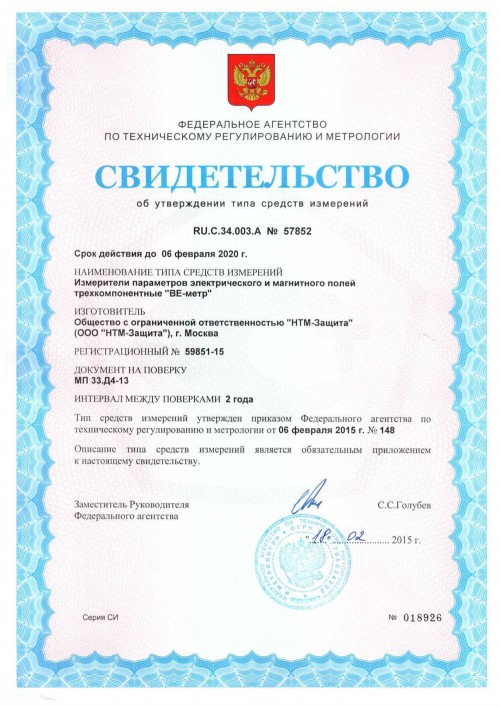

Свидетельство об утверждении типа средств измерения на измерители параметров электрического и магнитного полей трехкомпонентные ВЕ-метр
