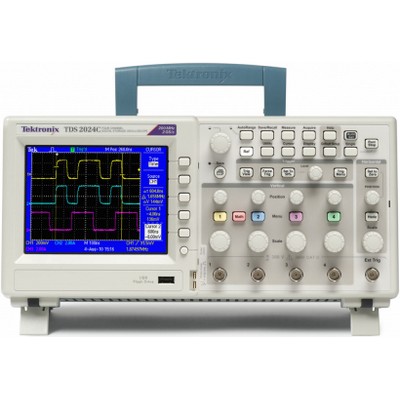

| Дисплей (1/4 VGA ЖКИ) |
Цветной |
| Полоса пропускания |
70 МГц |
| Кол-во каналов |
2 |
| Вход внешнего запуска |
1 |
| Частота дискретизации по каждому каналу |
1 Гвыб/с |
| Длина записи |
2,5 тыс. отсчетов при всех режимах временной развертки на всех моделях |
| Вертикальное разрешение |
8-бит |
| Вертикальная чувствительность |
2 мВ до 5 В/дел с калиброванной тонкой настройкой |
| Погрешность по вертикали (DC) |
±3% |
| Масштабирование по вертикали |
Увеличение или уменьшение вертикального размера осциллограммы, в реальном времени и остановленной |
| Макс. вход. напряжение |
300 Вскз CAT II снижается на 20 дБ/декаду на частоте свыше 100 кГц до 13 Вразмах переменного тока при 3 МГц |
| Диапазон смещения |
2 - 200 мВ/дел +2 В; 200 мВ - 5 В/дел +50 В |
| Ограничение полосы |
20 МГц |
| Входы |
AC, DC, GND |
| Вх. импеданс |
1 МОм/20 пФ |
| Горизонтальная развертка |
5 нс - 50 c/дел |
| Точность горизонтальной развертки |
50x10–6 |
| Масштабирование по горизонтали |
Увеличение или уменьшение горизонтального размера осциллограммы, в реальном времени и остановленной |
| Порты USB |
2 порта USB 2.0 |
| Основной порт USB на передней панели поддерживает запоминающие устройства USB |
| Порт устройств USB, расположенный на задней панели прибора, обеспечивает подключение к персональному компьютеру и любому принтеру, совместимому с PictBridge |
| GPIB |
Приобретается дополнительно |
| Энергонезависимое запоминающее устройство |
| Отображение опорной осциллограммы |
2,5 тыс. точек опорной осциллограммы |
| Хранение осциллограммы без запоминающего устройства USB |
2,5 тыс. точек |
| Хранение осциллограммы в запоминающем устройстве USB |
96 и более опорных осциллограмм в пределах 8 МБ |
| Настройки без запоминающего устройства USB |
10 настроек для передней панели |
| Настройки с запоминающим устройством USB |
4 000 и более настроек для передней панели в пределах 8 МБ |
| Снимки экрана в запоминающем устройстве USB |
128 и более снимков экрана в пределах 8 МБ |
| Количество снимков зависит от выбранного формата файлов |
| Сохранение всей информации в запоминающем устройстве USB |
12 и более операций "Сохранить все" в пределах 8 МБ |
| При одной операции "Сохранить все" создается от 3 до 9 файлов |
| (настройка, снимок экрана и по одному файлу для каждой отображаемой осциллограммы) |
| Сбор данных |
Режим обнаружения пиков – регистрация высокочастотных сигналов и случайных выбросов. Регистрируются выбросы длительностью всего 12 нс (типичное значение) при использовании оборудования для сбора данных на всех настройках горизонтальной развертки от 5 мкс/дел до 50 с/дел |
| Выборка – только выборка данных |
| Усреднение – выбирается число усредняемых осциллограмм: 4, 16, 64, 128 |
| Одиночный запуск – кнопка одиночного запуска используется для запуска одиночного цикла регистрации данных |
| Режим прокрутки – при настройке горизонтальной развертки >100 мс/дел |
| Режимы синхронизации |
автоматический, нормальный и однократный |
| Типы синхронизации |
По фронту (нарастающему/нисходящему) – обычная синхронизация по уровню. Нарастающий или нисходящий фронт в любом канале. Типы входа: по переменному току, по постоянному току, с подавлением шума, с подавлением ВЧ, с подавлением НЧ |
| Видео – синхронизация по всем строкам, по выбранным строкам, по нечетным и четным полям, по всем полям композитного видеосигнала или телевещательных стандартов (NTSC, PAL, SECAM) |
| По длительности импульса (или по выбросу) – синхронизация по длительности импульса, меньшей или большей выбранного значения, равной или не равной выбранному значению в диапазоне от 33 нс до 10 с |
| Источник синхронизации |
К1, К2, Внешний, Внешний/5, Сеть переменного тока |
| Система измерения |
| Автоматические измерения сигналов |
период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка |
| Математические функции |
сложение, вычитание, умножение, БПФ (окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками) |
| Источники |
К1 к К2, К2 к К1, К1+К2, К1xК2 |
| Характеристики дисплея |
| Интерполяция |
Sin(x)/x |
| Отображение данных |
точки, векторы |
| Послесвечение |
отключено, 1 c, 2 c, 5 c, бесконечно |
| Формат |
YT и XY |
| Меню автоустановки для различных типов сигналов |
| Прямоугольный сигнал |
один период, несколько периодов, передний или задний фронт |
| Синус |
один период, несколько периодов, БПФ |
| Видео (NTSC, PAL, SECAM) |
поля: все, четные, нечетные; строки: все или выбранные по номеру |
| Физические характеристики |
| Ширина |
326,3мм |
| Глубина |
158,0мм |
| Высота |
124,2мм |
