Промышленный лазерный дальномер DLS С 30

  • DLS С 30

    /images/all/3/9762/big/img_5.jpg

    jijijij

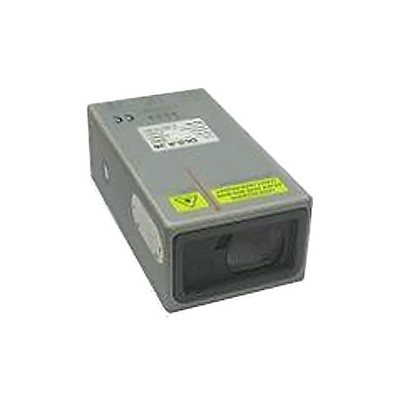

    Промышленный лазерный дальномер DLS С 30

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Dimetix AG


Страна производитель: Швейцария Швейцария

Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Промышленный лазерный дальномер серии DLS использыется для измерения расстояний, удаления до объекта и сканирования объектов в промышленности. С помощью данного прибора вы можете проводить измерения уровня заполнения бункеров, определять позицию подвижных объектов и конструкций, толщину валов и роликов и передавать все полученные данные на компьютер для организации автоматического управления процессами или для прямого подключения к блокам SPS. Области применения данной системы многообразны.



Лазер закрепляется стационарно с помощью 4-х болтов M4и работает от промыленной сети (9 - 30 В пост. ток). Для выполнения измерений прибор должен быть подключен к компьютеру или другой системе управления. Возможна одновременная интеграция сразу 10 приборов в единой сети. Передача данных выполняется с помощью аналогового или цифрового сигнала.
При подключении прибора к блоку SPS, участие компьютера в процессе управления исключается. Основным условием является наличие у блока SPS порта типа RS-232 или RS-422.



  • Диапазон измерений от 0,05 до 500 м
  • Серийный порт RS-232. В качестве опции предлагается RS-422
  • Программируемый аналоговый выход 4...20 мА
  • Возможность объединения в единую систему до 10 модулей
  • Прибор может использоваться как внутри помещений, так и в уличных условиях
  • Прост в установке и обслуживании
  • Прочный корпус, удропрочный, виброзащищенный, класс защиты IP 65
  • Очень легкий (670 гр.)
  • Не требует собственного дисплея
  • Не требует клавиатуры
  • Измеряет расстояния и удаление до объекта при любой погоде
  • Литой алюминиевый корпус
  • Класс лазера: 2М (<0,95 >



Внешние воздействия. Влияние цели на точность измерений:



  • Возможно измерение расстояний до любых непрозрачных объектов. Качественные результаты на прозрачных объектах исключаются.
  • Гладкие, ровные цели с хорошим коэффициентом отражения обеспечивают наилучшее качество измерений и высокую скорость получения результатов в сравнении с неровными, шероховатыми целями.
  • Шероховатые поверхности являются причиной увеличения времени реакции (0,3 - 4 s).
  • Если между целью и источником излучения находится повышенная концентрация пыли или взвешенных веществ происходит снижение точности и увеличение времени реакции.
  • Возможно измерение расстояния до подвижных объектов.



Программное обеспечение



Программное обеспечение для лазерного дальномер DLS



Технические характеристики дальномера DLS С 30:



 Диапазон измерений 0,05 ... 65 м на естественных поверхностях
0,05 ... 150 м с отражающие метками
Типичная точность
Максимальная точность
DLS-С30: ±3,0 мм
DLS-С30: ±5,0 мм
Разрешение 0,1 мм
Время реакции 0,2 сек ... 4 сек при единичных измерениях
0,15 сек при продолжительных измерениях
Тип лазера Класс II (620 ... 690 нм)
Соотношение диаметра лазерной точки Ø - в мм на удалении (в метрах) 6 мм @ 10 м, 30 мм @ 50 м, 60 мм @ 100 м
Порт RS232 иRS422
Выход 0/4 ... 20 мА
Программное обеспечение PC в комплекте
Питание внешнее 9 ... 30 В пост. ток.
Потребление энергии max. 140 мА при 24 В
Температурный диапазон -10 ... +50 °C при единичных измерениях
-10 ... +45 °C при продолжительных измерениях
Температура хранения -40 ... +70 °C
Дисплей индикация с помощью 4-x светодиодов LED
Крепление с помощью 3-x болтов M4
Класс защиты IP 65
Корпус алюминий
Размеры 152 x 80 x 54 мм
Вес 670 гр.



Примеры применения:



  • Измерение уровня заполнения
  • Измерения толщины валов или рулонов производимых материалов (бумаги, ткани, резинотехнических изделиий и пр.)
  • Определение позиции объекта



Стабильность результатов измерения



Точность результатов измерения лежит в диапазоне от ±3,0 - ±1,5 мм со статистическим распределением 95% (см. схему).



Некоторые факторы и условия применения негативно влияют на результаты измерений:



  • Измерение расстояния в условиях высоких температур (> + 50 °C)
  • Измерение на полированных поверхностях (к примеру, на полированных стальных цилиндрах)



Лазерное излучение и техника безопасности



Класс опасности лазерного излучения прибора - 2М. Лазеры данного класса работают в видимом диапазоне излучения и имеют минимальную мощность. Лазеры не могут вызвать раздражение кожных покровов, а для защиты глаз достаточно простого мигательного рефлекса.



Подключение



Интерфейс RS-232 и RS-422 для подключения к блоку SPS

С кабелем типа RS232 возможно прямое подключение сенсора к компьютеру. Штекер обеспечивает герметичное соединение (IP65). Подключение к компьютеру обеспечивается с помощью 9-полярного штекера D-Sub. Двухжильный кабель обеспечивает простое и надежное подключение сенсора.

Этот кабель обеспечивает надежное подключение сенсора DLS-С к интерфейсу типа RS422. Кабель обеспечивает надежное герметичное подключение (IP65).



Комплект поставки дальномера DLS С 30:



1 промышленный лазерный дальномер DLS-С30 в комплекте с программным обеспечением, руководство пользователя на русском языке (Внимание! при заказе обязательно заказывайте кабель типа RS232 или RS422 для подключения прибора)



Опции:



  • Кабель RS232- или RS422 (в зависимости от заказываемого типа кабеля на приборе устанавливается соответсвующий интерфейс)
  • Класс защиты интерфейса IP65, обеспечивает герметичное подключение кабеля
  • Лазерные очки
  • Наклеиваемые цели для больших дистанций
