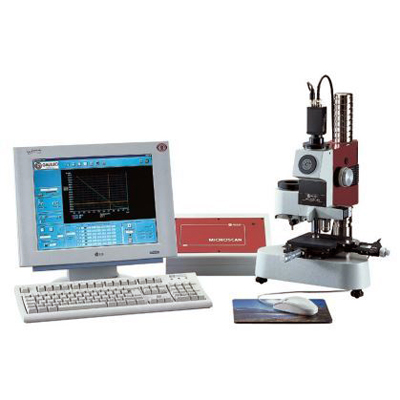

    Микротвердомеры серии Microscan

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Galileo


Страна производитель: Италия Италия

Гарантия: 2 года
Внесен в Госреестр СИ.
Версия для печати

В связи с большими колебаниями курсов валют цены на сайте не являются актуальными. За информацией просьба обращаться по многоканальному телефону +7 (495) 988-79-77 или по эл. почте info@geo-ndt.ru.

Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Микротвердомеры серии Microscan



Модификациии: Microscan OD / AC /AC Plus - отличаются степенью автоматизации измерительных функций.









Микротвердомеры автоматически проводят измерения микротвердости по Виккерсу и Кнупу в диапазоне нагрузок от 10 гс до 5 кгс.

Преимуществом серии является то, что измерительная головка размещается на штанге, что позволяет работать с образцами большого размера.

Микротвердомеры серии Microscan оснащены поворотной базой (угол поворота 180°), которая позволяет измерять твердость габаритных образцов. Благодаря своей конструкции и высококачественным объективам, Microscan позволяет регистрировать контрастные и четкие изображения отпечатков. Измерение твердости проводится в соответствии со стандартами ISO EN 6507-2 и ASTM E384.

Специализированное ПО позволяет автоматически переводить полученные значения твердости в различные шкалы: Роквелл, Бринелль, Виккерс, Кнуп, а также рассчитывать предел прочности в соответствии с ISO 18265 или ASTM E140.



Технические характеристики микротвердомеров Microscan:





MICROSCAN OD

MICROSCAN AC MICROSCAN AC PLUS
Стандартная нагрузка, гс/Н

10-15-25-50-100-200-300-500-1000 гс

(0.09807-0.1471-0.2452-0.4903-0.9807-1.961-2.942-4.903-9.807 Н)

Дополнительная нагрузка, гс (Н)

2000-2500-3000-5000 гс (19.61-24.52-29.42-49.03 Н)

Приложение нагрузки

Автоматическое с гидравлическим амортизатором, контролируемое с клавиатуры

Время приложения нагрузки

Устанавливается с клавиатуры (1-99 сек)

Стандартные объективы (для наблюдения или измерения)

10х – 50х

Максимальное увеличение со стандартными объективами

100х-500х

Дополнительные объективы: для наблюдения/ для измерения

5х – 100х /20х

Основной корпус, поворачивающийся на стойке (для образцов большого размера)

Стандартная поставка

Регулировка интенсивности освещения видимого поля (20Вт макс)

Ручная, при помощи маховичка

Автоматическая и программируемая

Система измерения отпечатка

Оптическая цифровая

Автоматическая компьютеризированная

Разрешение при считывании результата, мм

0,0001

Монитор с плоским экраном высокого разрешения LCD-TFT15,1"-1024x768-85Гц

Опционально

Стандартная поставка

PC на базе Pentium+CCD+frame grabber

CCD и PC – по запросу

Стандартная поставка (Windows 95-98-2000 –NT4)

Нахождение отпечатка и измерение

Ручное

Ручное и автоматическое

Измерение твердости по Виккерсу

Автоматическое

Статистические функции (среднее/мин/макс, дисперсия, СКО)

Стандартная поставка

Программное обеспечение для фокусировки

Не используется

Стандартная поставка, с возможностью ручной фокусировки

Программное обеспечение и индентор для измерения твердости по Кнупу

Опционально

ПО для измерения профиля твердости, зигзагообразная и матричная трассировка

Опционально

Стандартная поставка

Лиценция Microsoft Word 2000 (English)

Опционально

Стандартная поставка

Крестообразный столик-держатель образца:

-перемещение по Х-Y

Ручное

-размер, мм

125х125

- рабочий шаг, мм

25х25

- разрешение, мм

0.01

0.01 (Y) – 0.001 (X)

Цифровой захват положения по осям X-Y с разрешением 0.001 мм

Опционально, только для считывания

Опционально

Стандартная поставка  ( доп. для 2 осей)

Максимальная высота образца на крестообразном столике, мм

130

Стандарт

ISO UNI EN 6507 – DIN 50133 – DIN 51225 – ISO 2639

SIT -сертификация

Опционально ( только для метода Виккерса)

Интентор для измерения микротвердости по Виккерсу

Стандартная поставка

Зажим для тонких образцов, вращающийся зажимной патрон и зажимы для образцов, V-образный зажим

Опционально

Тестовые блоки для SIT-сертификации

Стандартная поставка – тестовый блок N 1 для шкалы HV1

Интерфейсы для периферийных устройств

RS 232 C-Cetronics-эмулятор клавиатуры

Поставляются с PC

Электропитание

220 В/ 50 Гц (другие типы источников питания возможны по запросу)

Установленная мощность, ВА

100

350

Примерный вес системы, кг

35

85

87

Базовые размеры системы, мм

500х500х500

500х800х800



Программное обеспечение



  • ПО для измерения твердости по Виккерсу, в соответствии со стандартом ISO 6507/2, с двумя уровнями автоматизации
  • Автоматическое измерение: система автоматически проводит поиск отпечатка и следующее измерение (на образцах с необходимой подготовкой поверхности)
  • Электро-оптический ручной способ: оператор подводит референтную линию к четырем вершинам отпечатка , представленного на мониторе ( с цифровым увеличением)
  • Простой и интуитивно понятный пользовательский интерфейс
  • Статистическая обработка результатов (среднее значение: максимальное, минимальное, дисперсия, отклонение)
  • Определение дистанции между двумя точками (телемикрометрическая функция)
  • Автоматический и ручной контроль освещения и коррекция ручной фокусировки
  • Представление измеренных и расчитанных цифровых данных на экране
  • Автоматический экспорт результатов и относящихся к ним графиков в шаблоны MS WORD 2000 или формат RTF
  • Сохранение параметров и результатов цикла испытаний на электронных носителях (жесткий диск или флоппи-диск)
  • Сохранение изображений на магнитных носителях (жесткий диск или флоппи-диск) в форматах BMP, TIFF, PNG и возможность просмотра сохраненных изображений в вышеуказанных форматах
  • Создание и управление сертификатами (регистрация, условия измерений, проведение измерений)
  • Контроль максимального и минимального значения твердости
  • Конверсия значений твердости в другие шкалы
  • Оптическая калибровка



Комплектации:



MICROSCAN OD - индентирование методами Виккерса и Кнупа (опционно). Измерение отпечатков производится вручную, при помощи высокоточного цифрового окуляр-микрометра. Значения твердости рассчитываются автоматически, при помощи ПО. Оснащается LCD сенсорным дисплем со специализированным программным обеспечением. Точность позиционирования 0,01 мм.



MICROSCAN AC позволяет проводить измерения по методам Виккерса и Кнупа (опционно). Микротвердомеры оснащаются измерительными устройствами, состоящими из оптики с LED освещением и цифровой камерой высокого разрешения, а также управляющим ПК со специализированным программным обеспечением.



Расчет твердости производится как автоматически, так и вручную.



MICROSCAN AC Plus – усовершенствованная версия Microscan AC. Микротвердомер дооснащается USB цифровыми микрометрами (разрешение 0,001 мм), что позволяет проводить измерения профилей твердости.



ПО позволяет строить графическую визуализацию (2D и 3D) профилей твердости. Результаты измерений и профиль могут быть автоматически экспортированы в MS Word.
