Тип оборудования: испытательная система Производитель: Seba KMT, Германия
Серия: Т22

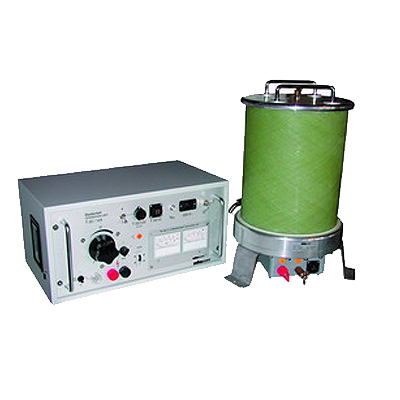

Модель: Т22/13 Описание: прибор для испытаний кабелей Гарантия на систему Т22/13: 12 месяцев. Назначение системы Т22/13: Устройство для прожига Т22/13 предназначено для определения мест повреждения в силовых кабелях низкого и среднего напряжения, а также в кабелях управления (контрольных кабелях). Мощный переносной прибор высокого напряжения 15 кВ производства немецкой компании SebaKMT используется преимущественно на предприятиях энергоснабжения.
Высокая выходная мощность прибора и устойчивая работа при коротком замыкании дает возможность почти во всех случаях без проблем преобразовать высокоомные и заплывающие повреждения кабелей в низкоомный параллельный шунт, а часто даже в короткое замыкание.
Надежная изоляция всех частей прибора от высокого напряжения и автоматический разряд проверяемого объекта после отключения или внезапного прекращения тока обеспечивает максимальную защиту пользователя.
Применение
Прибор работает как источник энергии (тока) для определения мест повреждения в силовых кабелях и в кабелях управления. Преимущественно он используется для прожигания высокоомных и заплывающих повреждений в кабелях в сети энергоснабжения с низким и средним уровнем напряжения. Кроме этого прибор можно использовать вместе с эхо-импульсным измерительным прибором для предварительного определения места повреждения кабеля методом затухания или импульсом (ARM) электрической дуги.
Особенности устройства для прожига T22/13 В: - Устойчивый к короткому замыканию;
- Оснащенный современной схемой подключения для стабилизации мощности горения;
- Максимальный ток горения 25 А;
- Плавное регулирование напряжения горения от 0 до 15 кВ;
- Указатель выходного тока и выходного напряжения;
- Встроенная блокировка и разрядник;
- Датчик тактовых импульсов для определения места замыкания на землю
Технические характеристики прибора SEBA T22/13 В: Питание | 200/240 В; 50 Гц (110 В, 60 Гц по запросу) | Потребляемая мощность | макс. 16 A - 3,5 кВА | Выходное напряжение | макс. 15 кВ | Эффективный выходной ток | 300 мA | В случае согласования | 25 A | Защита от перегрузок для | сетевого трансформатора, нулевых вентелей, сопротивления замыкания на землю | Схема датчика тактовых импульсов | для измерения заземления с зондом для измерения шагового напряжения | Размеры (Ш x В x Г) | 548 x 585 x 254 мм (19 дюм. корпус) | Вес | около 57 кг |
