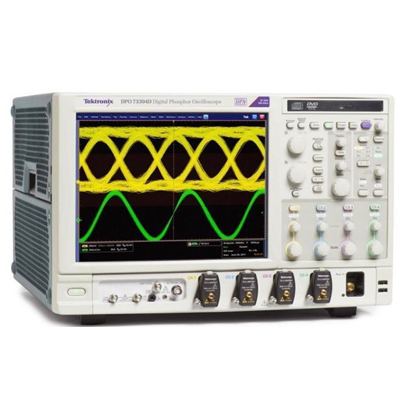

Осциллограф DPO73304D

DPO73304D содержит множество технических новшеств, касающихся цифровой обработки сигналов, которая дает ряд преимуществ всей системе регистрации данных, улучшая частотную и фазовую характеристики, согласование каналов, параметры системы пробников, соотношение сигнал-шум и другие основные параметры. Значительные усилия были направлены на разработку методов цифровой обработки сигналов, которые дополняют присущие прибору возможности.

Отличительные особенности:

• Цифровой осциллограф на 33 ГГц (DSP)
• 4 канала (50 Ом, TekConnect)
• Скорость нарастания 9 пс (20%-80%)
• Дискрет. 8 бит (5,5 эфф.) в реальном времени до 50 ГГц на всех каналах (до 100 Гвыб/с по двум каналам)
• Память 10 МБ/канал (опц. -до 250 МБ/канал)
• Вертикальный шум 0,58%
• Мин. шумовой джиттер < >
• DPO/DPX- захват до 300000 осц/с на каждом канале одновременно
• Цветной сенсорный XGA-дисплей 30 см
• Развертка 10мВ-0.5В/дел. и 10пс/дел - 1000с/дел
• Pinpoint-синхронизация (более 1400 режимов)
• Visual Trigger; Запуск по паттерну и телекоммуникационным сигналам (опция)
• Аппаратное восстановление тактовой частоты (опция)
• БПФ
• 53 а/измерений
• Статистика и гистограммы
• Настраиваемый интерфейс MyScope
• WindowsXP/ПК: HDD, CDRW, GPIB, USB, LAN, RS232
• Видеовыход

Сферы применения:

• Анализ целостности, джиттера и временных характеристик сигнала
• Измерение характеристик сложных высокоскоростных систем
• Проверка последовательных шин на соответствие стандартам
• Отладка и анализ шин памяти
• Проверка импульсных источников питания
• Исследование переходных процессов
• Производственное тестирование сложных электронных систем
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой частот
