Термомассовый расходомер QUADRATHERM 780I

  • Термомассовый расходомер QUADRATHERM 780I

    /images/all/3/9961/big/img_5.jpg

    jijijij

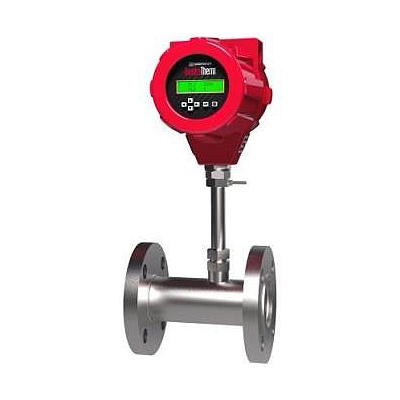

    Термомассовый расходомер QUADRATHERM 780I

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Sierra


Страна производитель: США США

Гарантия: 1 год
Руководство по эксплуатации: Скачать (PDF, 3.37MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Термомассовый расходомер QUADRATHERM 780I



Технология QuadraTherm с четырьмя датчиками обеспечивает основные входные данные для алгоритмического набора iTherm и библиотеки газов для точного управления изменениями газа и на участке трубы, температуры и давлении газа, а также температуры окружающей среды.

Технология iTherm решает первый закон термодинамики за долю секунды для каждого значения массового потока. Она вычисляет проводимость основы и другие нежелательные факторы тепловых потерь, вычитает их, а затем вычисляет массовый расход на основе оставшегося компонента искусственной конвекции.

Благодаря технологии Dial-A-Pipe расположение зонда настраивается в зависимости от размера и типа трубы. А благодаря технологии Dial-A-Gas становится возможной настройка под различные типы газов с сохранением высокоточных показаний измерений.

Библиотека газов iTherm содержит собственную разработку компании Sierra - пакеты газов. Пакет газа аналогичен ДНК определенного газа. Библиотека хранит все параметры, необходимые для моментального вычисления термодинамических и транспортных свойств каждого газа или газовой смеси при определенных показаниях температуры и давления. В настоящее время библиотека содержит 18 газов и газовых смесей, и с каждым днем она продолжает пополняться и совершенствоваться.



Отличительные особенности:



  • Точность: +/-0,5% от показаний
  • Многопараметричность измерений: массовый расход, температура и давление
  • Революционный дизайн с четырьмя датчиками QuadraTherm™
  • Технология DrySense™^ допускает дрейфа датчика, с пожизненной гарантией
  • Технология iTherm™, «мозг» инструмента, управляет всеми входными сигналами
  • Технология Dial-A-PipeТМ: подбирает соответствующий размер трубы
  • Технология Dial-A-Gas: подстраивается под тип газа
  • Библиотека газов iTherm Gas Library: 18 газов и смесей (база постоянно расширяется и совершенствуется)
  • Диагностика по технологии ValidCal™: гарантирует устойчивую работу
  • Программа «Умный интерфейс»: ПО компьютерного интерфейса
  • Опциональный протокол Foundation Fieldbus, Profibus DP, HART (находится в разработке)
  • Фланцевый расходомер 780i оснащен встроенной системой кондиционирования потока (фиксирует показания для прозрачных труб)



Технические характеристики расходомера QUADRATHERM 780I:



Тип расходомера: термомассовый
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Взрывобезопасность: да
Измеряемая среда: газ
Мин. диаметр трубы, мм: 12
Макс. диаметр трубы, мм: 200
Погрешность измерения (пар,газ), %: 0,5
Макс.давление среды (абс.), Бар: 42
Мин. температура измеряемой среды,°С: -40
Макс. температура измеряемой среды, °С: 200
Измеряемый расход газа/пара(мин значение), нм3/ч: 5.4
Измеряемый расход газа/пара(макс значение), нм3/ч: 136038
Скорость измеряемого потока газа/пара(мин), м/с: 3
Скорость измеряемого потока газа/пара(макс), м/с: 300
Динамический диапазон измерений, Макс./Мин.: 100
Направление изменения расхода: прямое
Измеряемые характеристики: массовый расход / температура
Количество измерительных каналов: 1
Степень защиты блока электроники: IP66
Температура окружающей среды(мин), °С: -40
Температура окружающей среды(макс), °С: 50
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока
Способ крепления блока электроники: на трубу / на зонд
Вес блока электроники, кг: 2.9
Рабочие выходы: токовый / потенциальный / HART / тревожный
Интерфейсы: RS232 / RS485 ModBus RTU / Fieldbus / Profibus DP / DeviceNet
Габаритные размеры блока электроники ШхВхГ, см: 270-530 х 140 х 120-170

Введите число *


Введите число *
Сертификаты

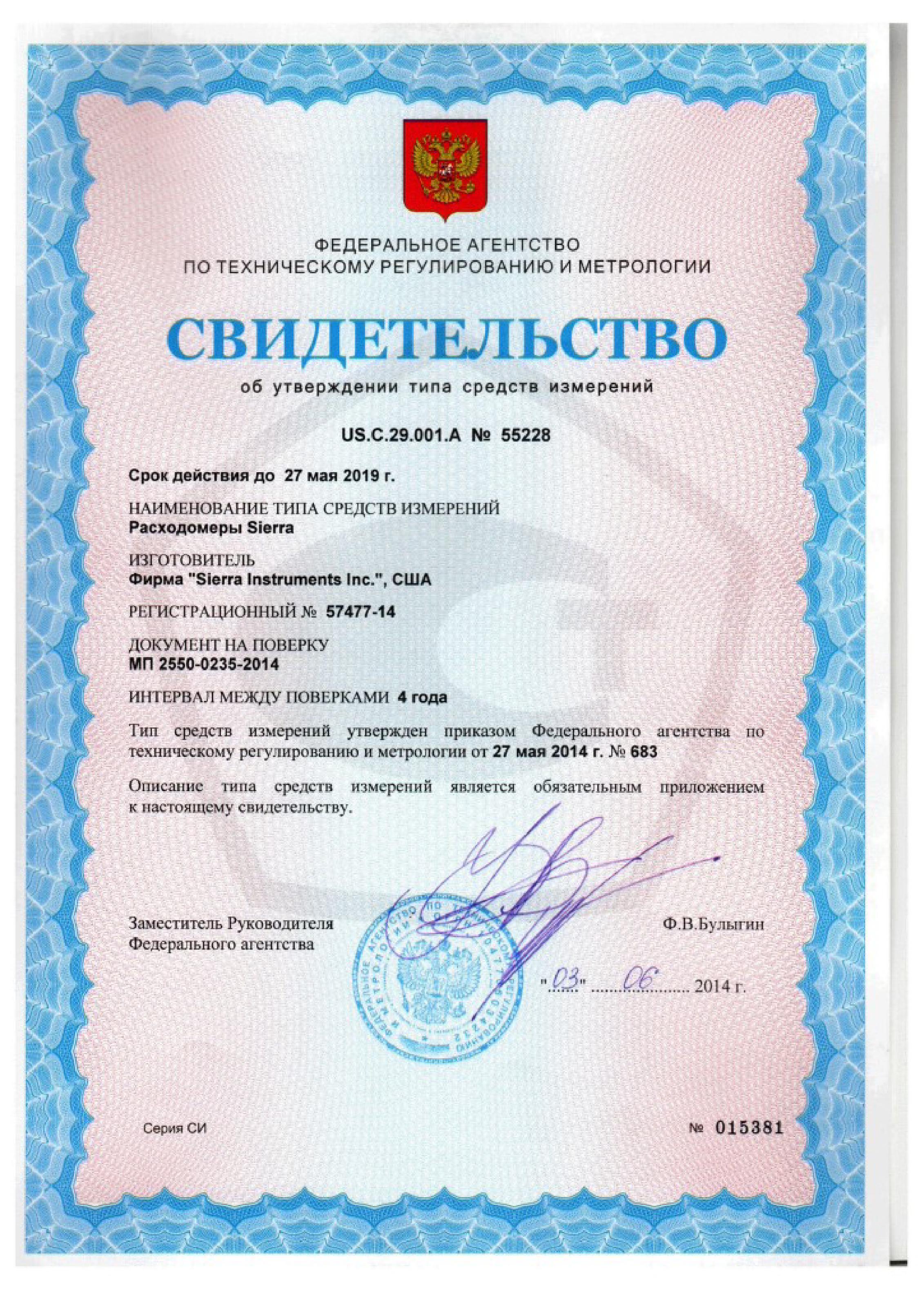

Свидетельство об утверждении типа СИ
