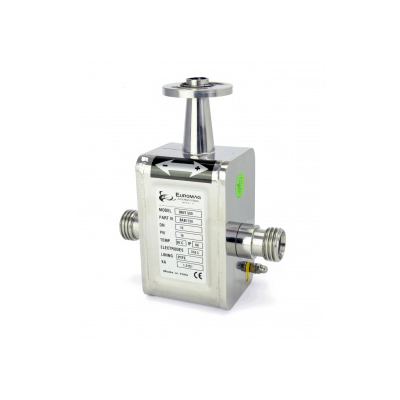

Первичные преобразователи серии MUT 500 компании Euromag International идеально подходят для измерения небольших расходов электропроводящих жидкостей при температурах до 160°С. Диапазон их диаметров – от 3 ДУ до 20 ДУ. Степень защиты – IP 68 для длительного погружения в воду. Расходомерная трубка изготовлена из ПТФЭ (фторопласт). Индукционные катушки для создания магнитного поля крепятся к внешней части расходомерной трубки и полностью защищены корпусом датчика из нержавеющей стали. Два измерительных электрода расположены в диаметрально противоположных точках расходомерной трубки.
Соединения и внутреннее покрытие
Расходомерная трубка изготовлена из ПТФЭ (фторопласт), корпус изготовлен из нержавеющей стали AISI 304. Соединения могут быть следующими: UNI 338 с наружной резьбой, со стандартной трубной резьбой, трехзажимные / ISO 2852 или DIN 11851.
Размеры соединений:
|
Номинальный ∅
|
Диаметры соединений | ||
| UNI 338/НТП | Трехзажимное/ ISO2852 | DIN 11851 | |
| 3 мм | 1/4" | 51 мм | 10 мм |
| 10 мм | 1/2” | 51 мм | 10 мм |
| 15 мм | 3/4” | 51 мм | 15 мм |
| 18 мм | 1” | 51 мм | 20 мм |
Соединения изготовлены из AISI 316, по запросу – из хастеллоя B или С. Во всех случаях соединения контактируют с жидкостью, исходя из этого, для датчика требуется только точка заземления.
Электроды
Стандартная версия имеет три электрода из AISI 316 L, но по запросу возможно использование материалов: AISI 316L, Хастеллой B, Хастеллой C.
Подключение и соединение
Первичные преобразователи серии MUT500 подключаются ко всем электронным блокам производства компании Euromag International. В дистанционной версии датчик подключается к преобразователю посредством двух кабелей (CO12 и CO13), длина которых зависит от проводимости жидкости, при этом максимальная длина не должна превышать 100 метров. Стандартная длина кабеля для данного типа версии составляет 5 метров.
Выбор диаметра
MUT500 может измерять расход до 12500 л/ч. При выборе диаметра рекомендуется руководствоваться полно шкалой расхода и минимальной скоростью жидкости 2-3 м/с. Максимально допустимая скорость – 10 м/с.
Калибровка и максимальная погрешность
MUT500 относится к группе B1. Калибровка каждого преобразователя осуществляется при помощи опрессовочного устройства с коррелирующей системой весов и сертификатом SIT. Погрешность измерения равна 0,2 м/с. Повторяемость измерений порядка 0,1%.
Эталонные стандарты
Магнитные расходомеры компании Euromag International прошли сертификацию и имеют отметку CE, а также производятся в соответствии со следующими стандартами:
Тип расходомера: электромагнитный
Исполнение расходомера: стационарный
Тип датчика: полнопроходной
Измеряемая среда: жидкость
Мин. диаметр трубы, мм: 3
Макс. диаметр трубы, мм: 20
Погрешность измерения (жидкость), %: 0.2
Макс.давление среды (абс.), Бар: 16
Мин. температура измеряемой среды,°С: -25
Макс. температура измеряемой среды, °С: 180
Мин. расход жидкости, м3/ч: 0.001
Измеряемый расход жидкости(макс значение), м3/ч: 11
Скорость измеряемого потока жидкости в трубе(мин), м/с: 0.05
Скорость измеряемого потока жидкости в трубе(макс), м/с: 10
Динамический диапазон измерений, Макс./Мин.: 200
Направление изменения расхода: прямое / обратное
Измеряемые характеристики: объемный расход / объем
Количество измерительных каналов: 1
Степень защиты датчика(датчиков): IP68
Степень защиты блока электроники: IP67 / IP68
Температура окружающей среды(мин), °С: -20
Температура окружающей среды(макс), °С: 60
Напряжение питания блока электроники: 24 В. Пост тока / 220 В. Перем. Тока / Солнечные панели / Аккумуляторы
Индикация: графический ЖК дисплей
Клавиатура: символьная
Вес блока электроники, кг: 3
Потребляемая мощность, Вт: 1
Рабочие выходы: токовый / частотный / импульсный
Интерфейсы: RS485 ModBus RTU / IrCom
Габаритные размеры блока электроники ШхВхГ, см: 175х117х131
|
