Ультразвуковой твердомер ТКМ-459С "Универсальный"

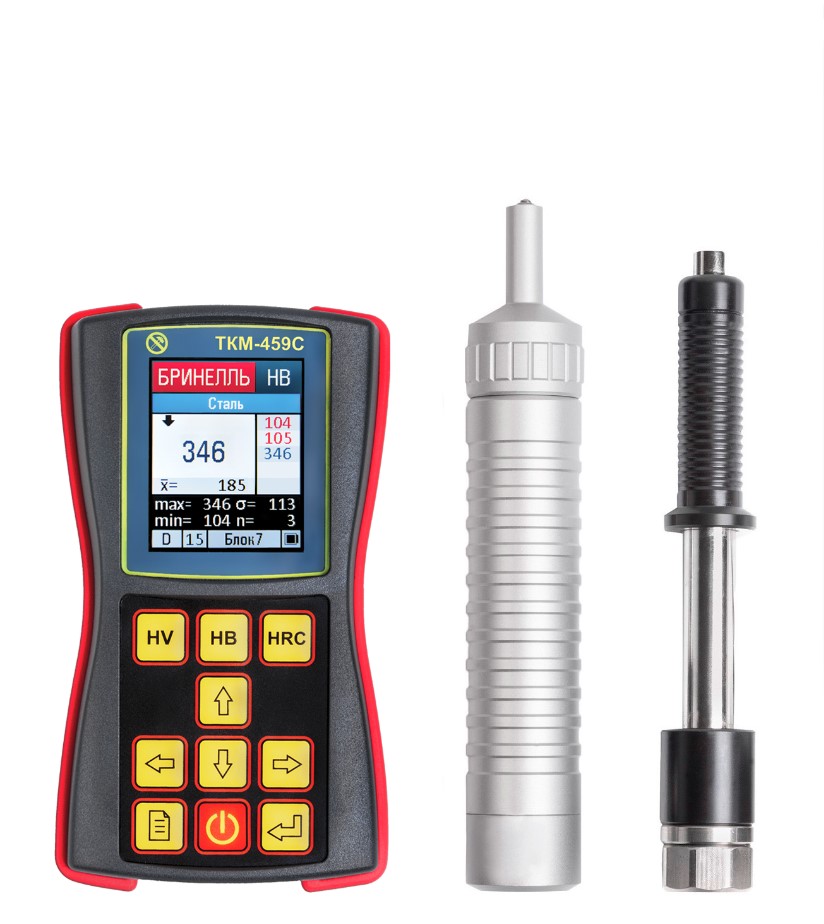

  • Ультразвуковой твердомер ТКМ-459С "Универсальный"

    /images/all/3/14895/big/img_5.jpg

    jijijij

    Ультразвуковой твердомер ТКМ-459С

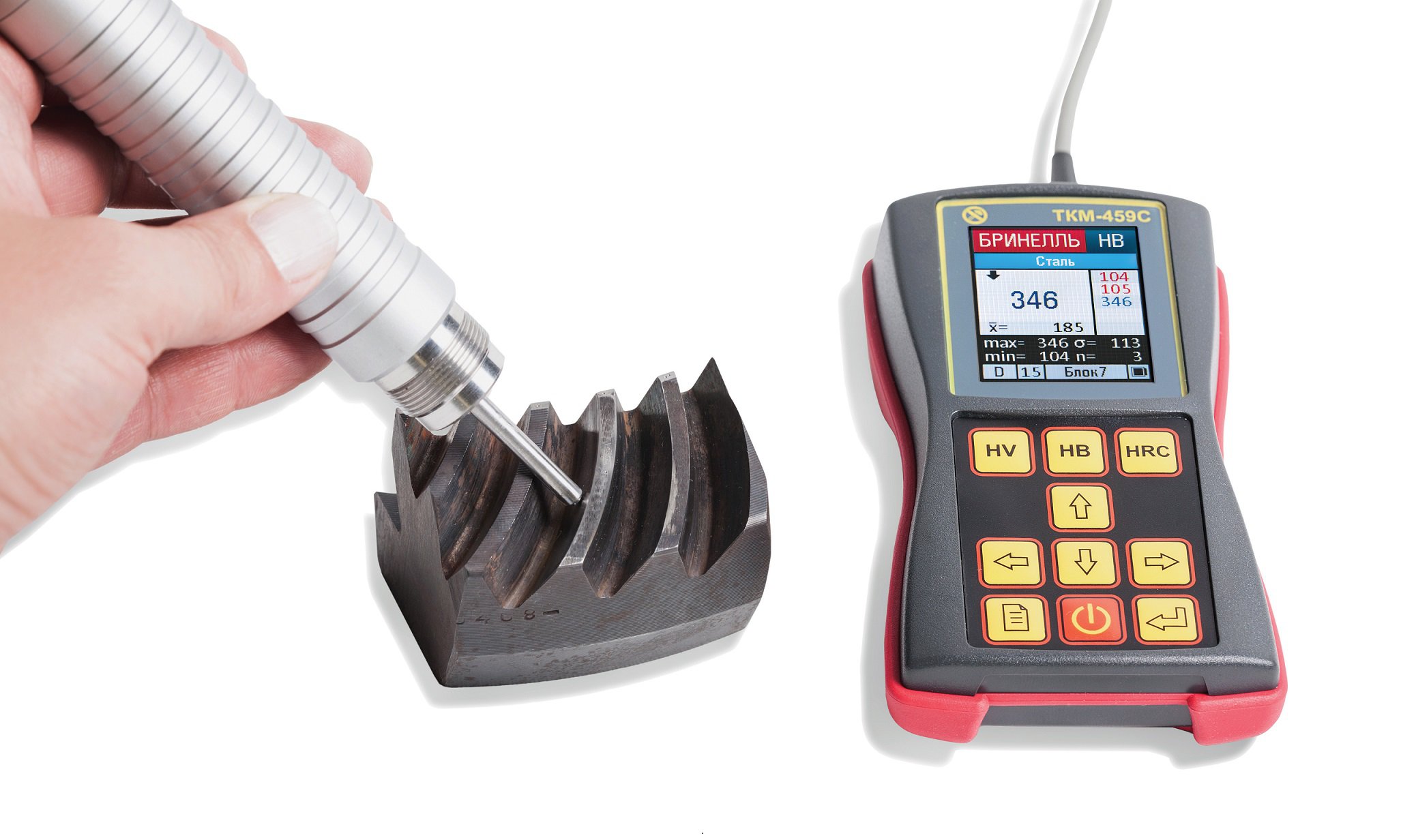

  • твердомер ТКМ-459C

    /images/all/3/14895/big/img_14.jpg

    твердомер ТКМ-459C

    твердомер ТКМ-459C

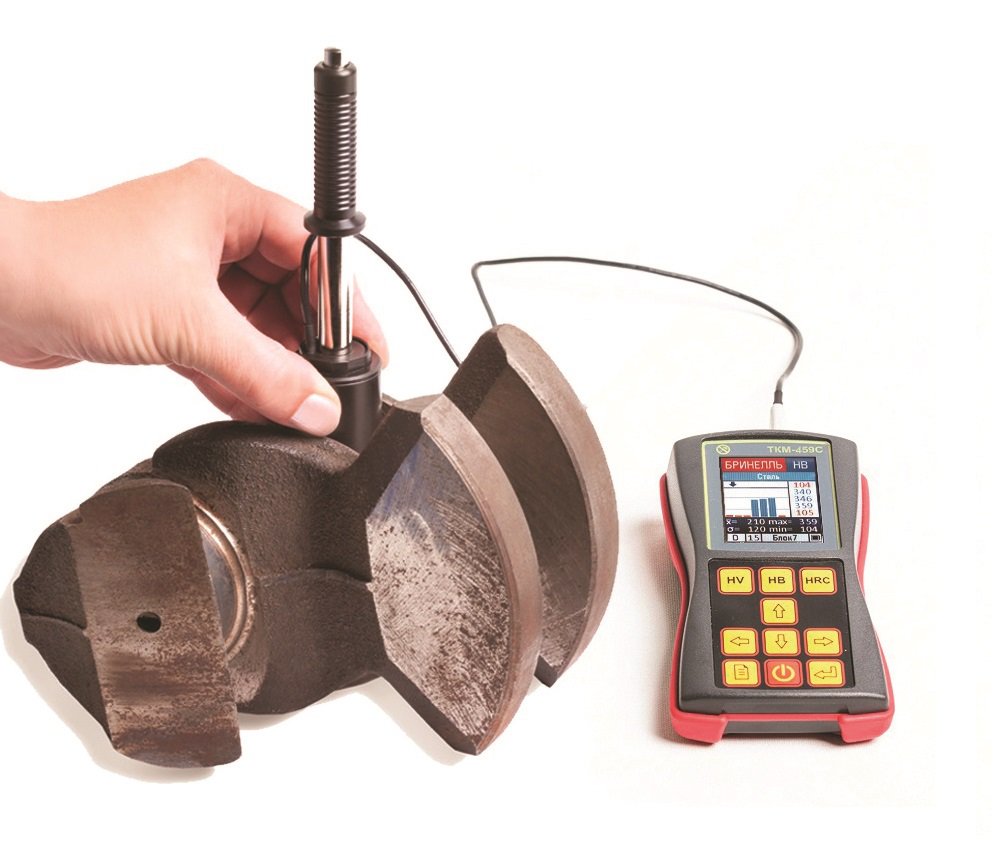

  • Измерение твердости металла с помощью твердомера ТКМ-459C "Универсальный"

    /images/all/3/14895/big/img_16.jpg

    1

    Измерение твердости металла с помощью твердомера ТКМ-459C

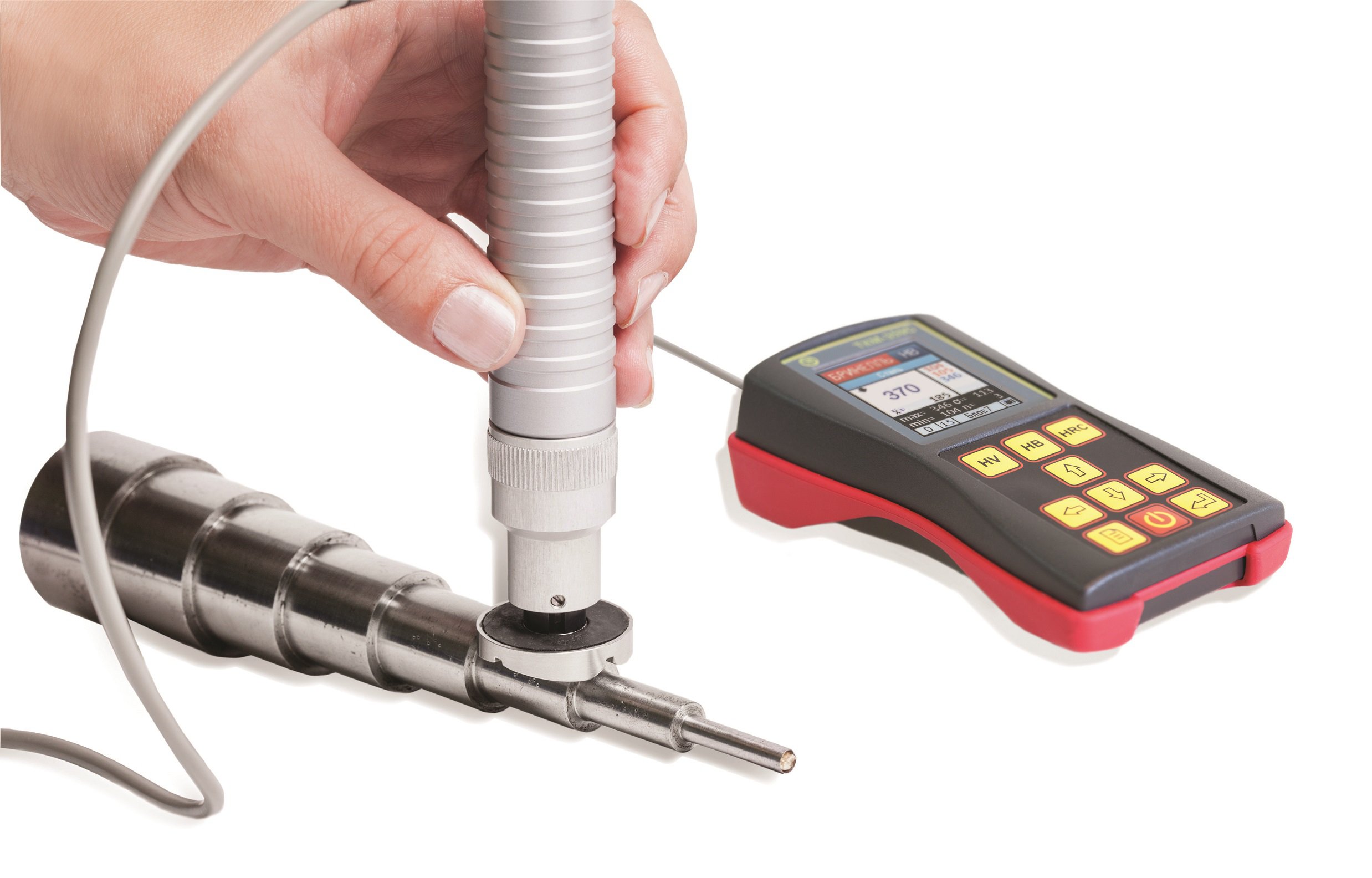

  • ТКМ-459C "Универсальный"

    /images/all/3/14895/big/img_18.jpg

    1

    ТКМ-459C
Хит!

ЦЕНА: от 144 903 руб.
Модификации:

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Машпроект


Страна производитель: Россия Россия
Артикул: ТКМ-459С комплект "Универсальный"
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 6.87MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.Ультразвуковой твердомер ТКМ-459С

Универсальный ТКМ-459С представляет собой комбинированный твердомер, соединяющий в себе 2 прибора: ультразвуковой и динамический твердомер. Комбинация динамического и ультразвукового датчика позволяет проводить измерение твердости металлов различной массы и толщины.



Описание твердомера ТКМ-459С "Универсального":



Ультразвуковой твердомер ТКМ-459С теперь поставляется в новой комплектации - «Универсальный» и «Универсальный+», что значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов.



В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными!



Работая с комплектом твердомеров «Универсальный» или «Универсальный+», Вы сможете использовать все преимущества 2-х методов твердометрии:



  • UCI метод (Ultrasonic Contact Impedance) - ультразвуковой контактный импеданс,
  • Leeb метод - динамический метод.



ТКМ-459С в новой комплектации выполняет неразрушающий контроль твердости металлов:



  • Углеродистых, конструкционных сталей и других мелкозернистых материалов
  • Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ)
  • Жаропрочных, коррозионно-стойких, нержавеющих сталей
  • Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни
  • Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок
  • Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия)
  • Тонкостенных и малогабаритных изделий
  • Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций)



Ультразвуковой твердомер ТКМ-459С "Универсальный" обладает следующими преимуществами:



  • Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами.
  • Пространственное положение датчика не влияет на результат измерения.
  • Малая чувствительность к кривизне, толщине, массе и шероховатости поверхности изделия.
  • Сверхмалая площадь зоны контроля - от 1 мм.
  • Измерение твердости в узких, труднодоступных местах (пазы, глухие отверстия).
  • Оснащение дополнительными сменными датчиками различной конструкции, позиционирующими насадками, контрольными образцами твердости.



Особенности конструкции твердомера:



  • Ударопрочный, пыле-влагозащищенный корпус.
  • Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
  • Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах.
  • Оповещение о выходе результата измерения за установленные пределы.
  • Уникальная система статистической обработки данных.
  • Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости.
  • Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам.
  • Самостоятельное программирование дополнительных шкал.



Характеристика датчиков твердомера ТКМ-459С:



  Тип датчика/нагрузка *Масса/толщина/шероховатость изделия

Длина/диаметр

Применение
Ультразвуковой метод измерения твердости
  «А»
50H (5 кг)
1 кг/3 мм/Ra 1,6 145/26 мм Решение основной массы задач контроля
«H»
10H (1 кг)
1 кг/2 мм/Ra 0,8 145/26 мм Контроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
«С»
100H (10 кг)
1 кг/4 мм/Ra 3,2 145/26 мм Контроль изделий с плохо подготовленной поверхностью
  «К»
50H (5 кг)
1 кг/3 мм/Ra 1,6 76/36 мм Контроль внутри труб, ёмкостей и в других труднодоступных местах.
  «AL»
50H (5 кг)
1 кг/4 мм/Ra 1,6 190/26 мм Контроль твердости в труднодоступных местах (длина наконечника 65 мм)
Динамический метод измерения твердости
  «D» 3 кг/6 мм/Ra 3,2 138/21 мм Решение основной массы задач контроля
«E» 3 кг/6 мм/Ra 3,2 138/21 мм Датчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости
  «G» 6 кг/55 мм/Ra 7,2 200/29 мм
Контроль твердости глубинных слоев изделия;
материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ.



Технические характеристики ультразвукового твердомера ТКМ-459С "Универсальный"

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Ультразвуковой метод Динамический метод
Диапазон измерений твердости по основным шкалам:
по Бринеллю 90 - 450 НВ
по Роквеллу С 20 - 70 HRC
по Виккерсу 240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам:
по Бринеллю:
в диапазоне (90...150) НВ ±10 НВ
в диапазоне (150...300) НВ ±15 НВ
в диапазоне (300...450) НВ ±20 НВ
по Роквеллу С ±2 HRC
по Виккерсу:
в диапазоне (240...500) HV ±15 HV
в диапазоне (500...800) HV ±20 HV
в диапазоне (800...940) HV ±25 HV
Диаметр площадки на изделии для установки датчика - от 1 мм на плоскости,
- от 5 мм в глухом отверстии (пазу)
от 7 мм на плоскости
Количество возможных дополнительных калибровок к шкалам твердомера 5 для каждой шкалы
Количество дополнительных шкал 3
Время одного замера твердости 2 сек.
Число замеров для вычисления среднего значения 1–99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения 3
Емкость памяти результатов измерений 12 400
Максимальное количество именных блоков результатов измерений, создаваемых в памяти 100
Сигнал о выходе результата измерения за допустимые границы есть
Связь с компьютером USB
Питание LI-ion аккумулятор (встроен в прибор)
Размеры электронного блока твердомера 121x69x41 мм
Масса электронного блока твердомера 300 г
Диапазон рабочих температур -15 ... + 35 °С
Гарантийный срок эксплуатации 36 мес. с даты продажи, но не более 40 мес. с даты выпуска
Межповерочный интервал твердомера 1 год



Комплект поставки прибора:



Составляющие комплекта

«Универсальный» «Универсальный+»
Электронный блок твердомера + +
Аккумулятор (встроен в прибор) + +
Датчик тип «А» ультразвуковой +
+
Датчик тип «D» динамический +
+
Соединительный кабель 1 шт.  2 шт.

Позиционирующая насадка "U-459"

  +
Позиционирующая насадка "Z-359"   +
Контрольный образец твердости HRC   +
Контрольный образец твердости HB   +
Контрольный образец твердости HV   +
Зарядное устройство + +
Руково­­­­дство по эксплуатации (совмещено с паспортом) +
+
Свидетельство о поверке (или отметка в РЭ) + +
USB-кабель для подключения к ПК
+ +
Программное обеспечение на мини CD-диске + +
Защитный чехол + +
Манжета для фиксации прибора в чехле на руке оператора + +
Ремень для фиксации прибора в чехле на груди оператора + +
Специализированный кофр для хранения и безопасной переноски +

+

Введите число *


Введите число *
Сертификаты

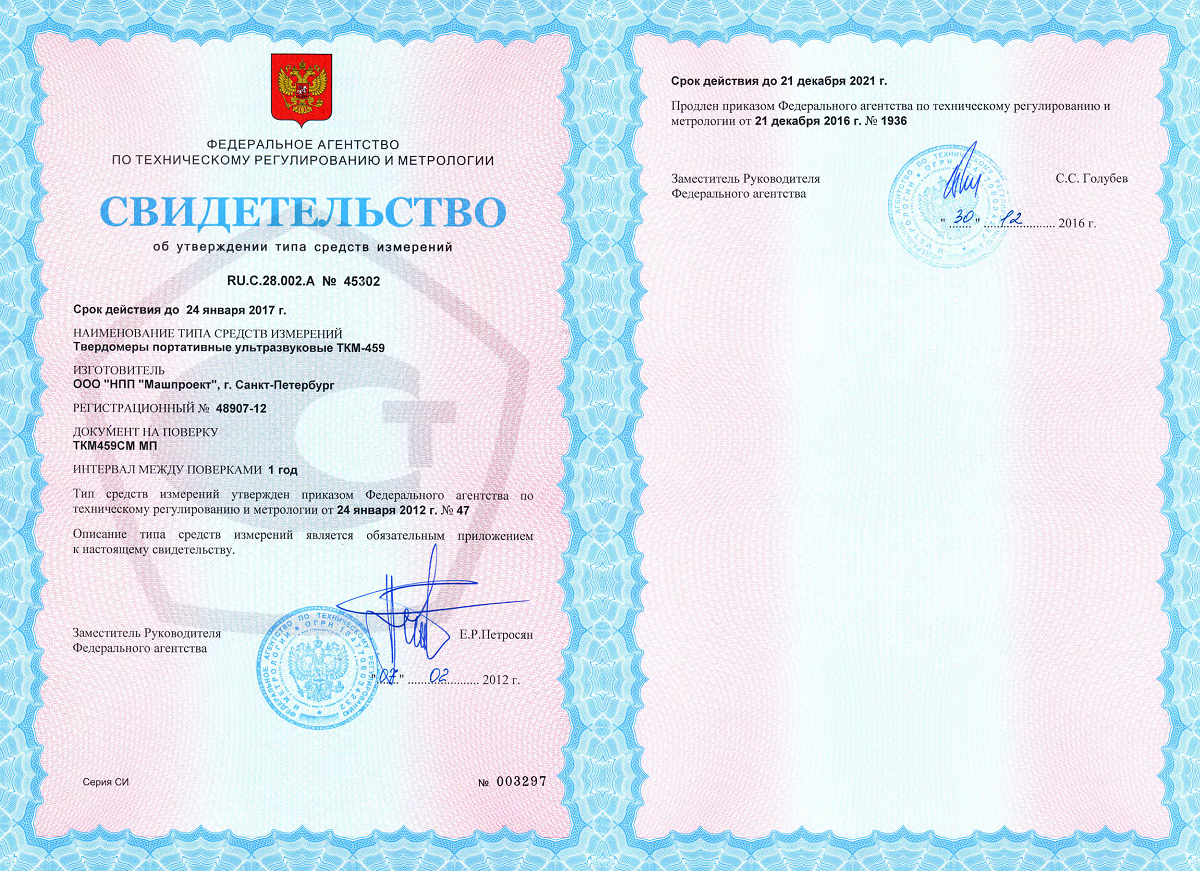

Свидетельство об утверждении типа средств измерений на твердомеры ультразвуковые ТКМ-459

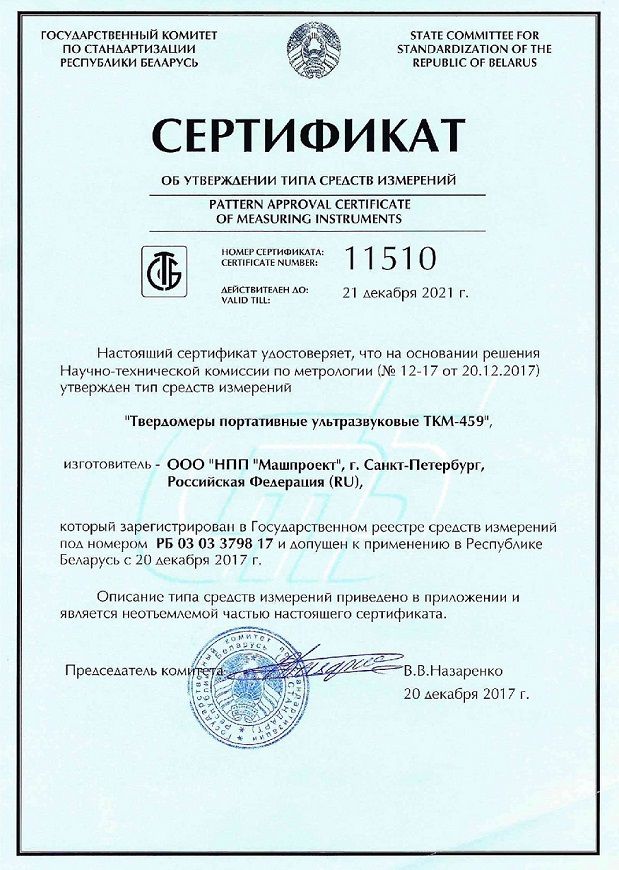

Сертификат об утверждении типа средств измерений РБ на твердомеры ультразвуковые ТКМ-459
