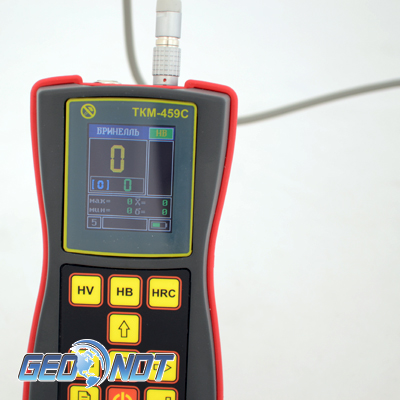

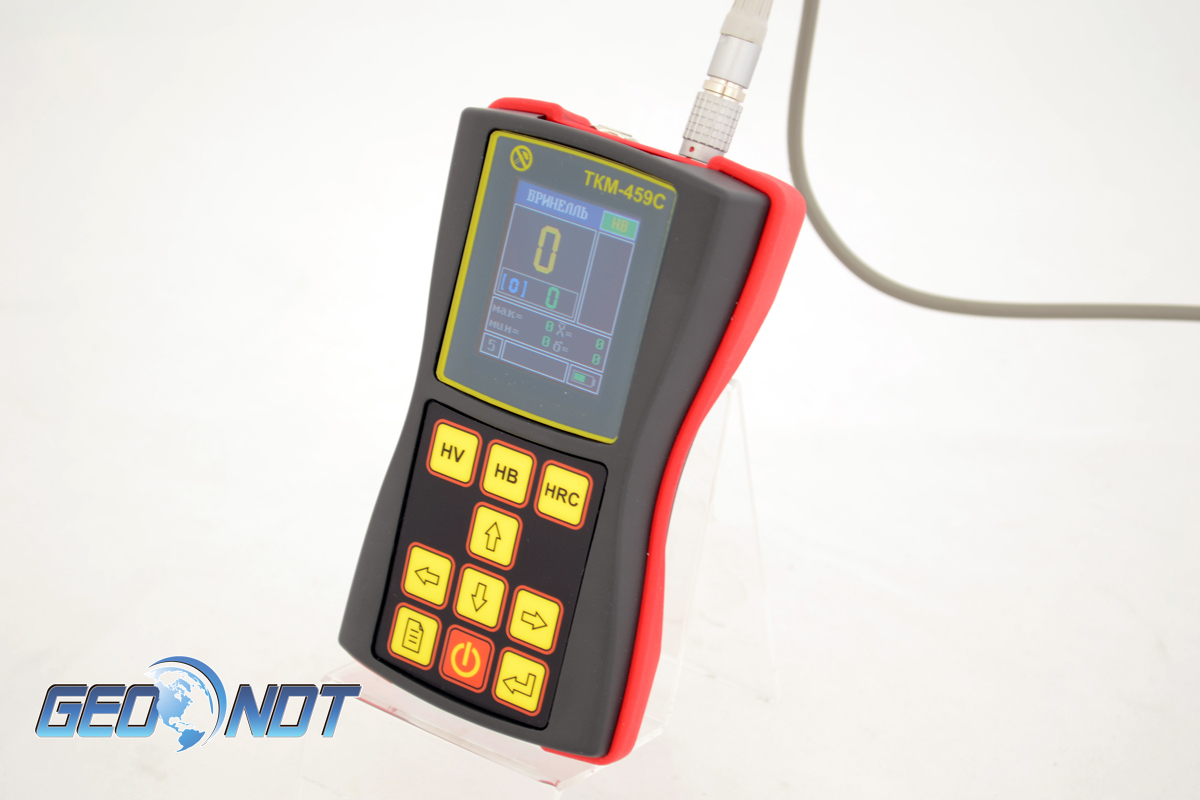

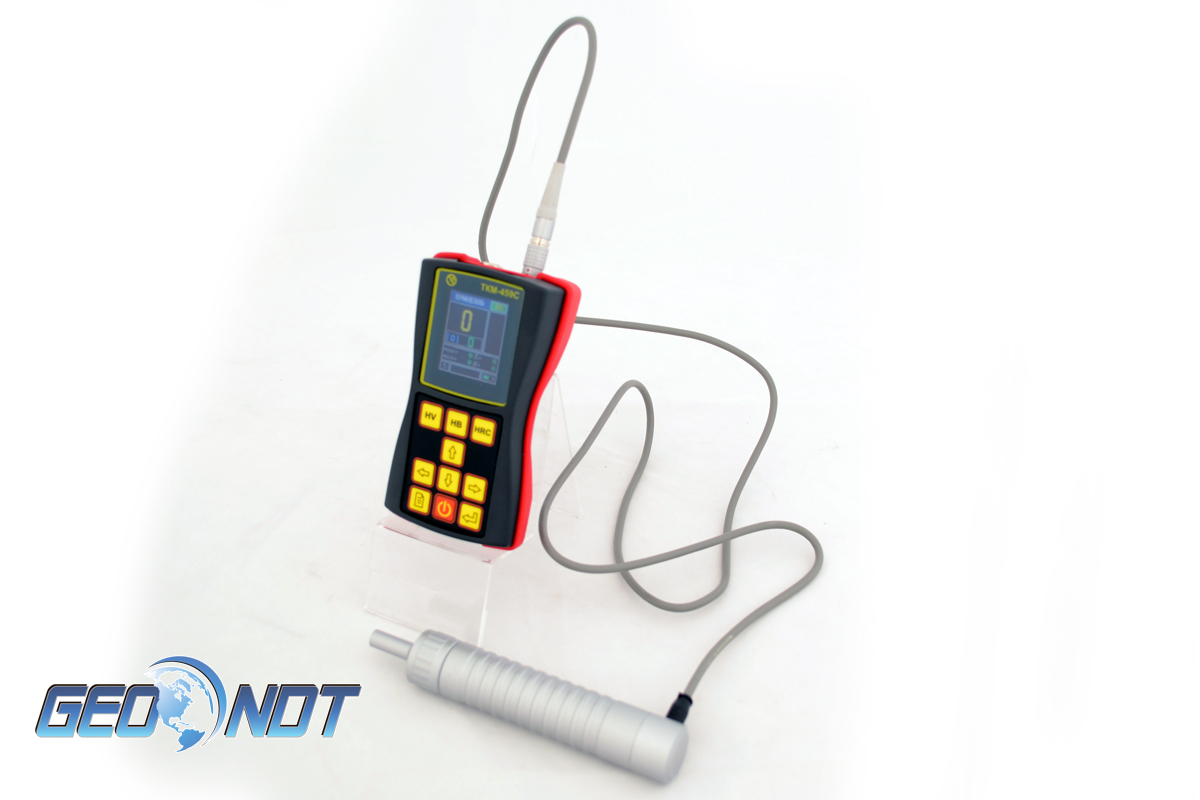

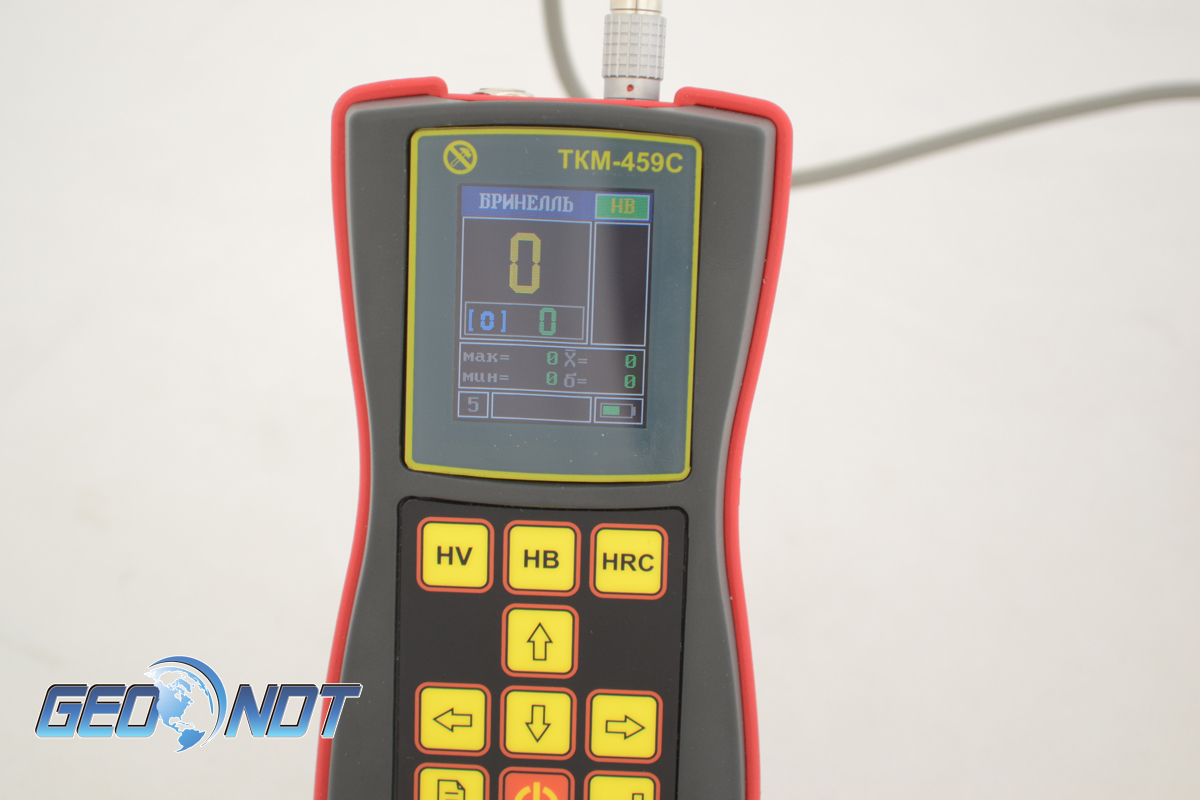

Ультразвуковой твердомер ТКМ-459С

  • твердомер ТКМ-459С

    /images/all/3/2574/big/img_5.jpg

    jijijij

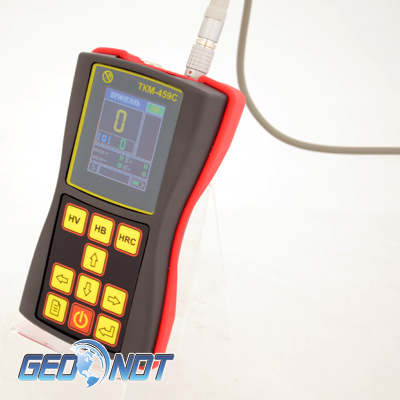

    Ультразвуковой твердомер ТКМ-459С
  • Ультразвуковой твердомер ТКМ-459С

    /images/all/3/2574/big/img_14.jpg

    Ультразвуковой твердомер ТКМ-459С

    Ультразвуковой твердомер ТКМ-459С
  • Твердомер ТКМ-459С

    /images/all/3/2574/big/img_16.jpg

    1

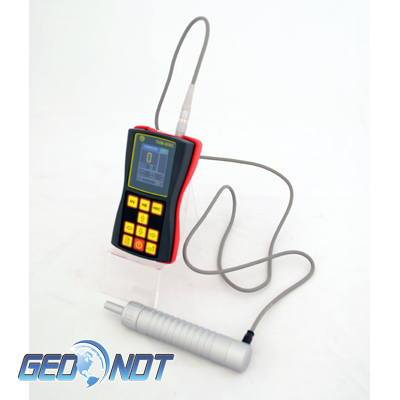

    Твердомер ТКМ-459С
  • Твердомер ТКМ-459С - комплект поставки

    /images/all/3/2574/big/img_18.jpg

    1

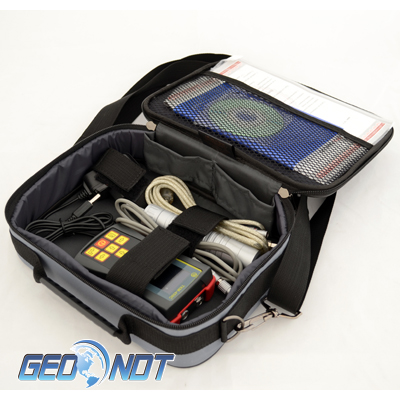

    Твердомер ТКМ-459С - комплект поставки
Хит!

ЦЕНА: 107 470 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Машпроект


Страна производитель: Россия Россия
Артикул: ТКМ-459С
В наличии!
Бесплатная доставка
Гарантия: 3 года
Внесен в Госреестр СИ. Поверка входит в цену
Руководство по эксплуатации: Скачать (PDF, 2.24MB)
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.Ультразвуковой твердомер ТКМ-459С

Доставляем твердомеры металлов по всей России курьерскими службами и транспортными компаниями!



Ультразвуковой твердомер ТКМ-459С "базовый" обычно в наличии на складе.



Тип оборудования: ультразвуковой твердомер, измеритель твердости
Производитель: Россия
Серия: ТКМ-459
Модель: ТКМ-459С



Описание: Ультразвуковой прибор для измерения твердости металлов



Сертификаты на ультразвуковой твердомер ТКМ-459:



- Сертификат об утверждении типа средств измерений Российской Федерации.

Твердомер ТКМ-459 внесен в Государственные реестры России, Украины, Беларуси и Казахстана.

Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.



Гарантия на ультразвуковой твердомер ТКМ-459: 3 года.



ТКМ-459С - высокоточный портативный ультразвуковой твердомер, который является представителем последнего поколения измерительных приборов неразрушающего контроля.



Прибор ТКМ-459С предназначен для оперативного измерения твердости металлов и металлических изделий (в т. ч. поверхностноупрочненных слоев - цементация, азотирование, закалка ТВЧ и др.).



Измерения твердомером производятся в основных единицах твердости HRC, HB, HV. Так же возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.



Ультразвуковой твердомер ТКМ-459С выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других отраслях.



Особенности твердомера ТКМ-459С:



  • Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
  • Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
  • Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
  • Уникальная система статистической обработки.
  • Гибкая организация памяти для записи результатов измерений и последующего анализа.
  • Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
  • Программирование:



- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.



Преимущества ультразвукового твердомера ТКМ-459С в эксплуатации:



  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
  • Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения.
  • Сверхмалая площадь зоны контроля - от 1 мм.
  • Контроль в пазах и глухих отверстиях - от 5 мм.
  • Практически незаметный отпечаток на «зеркальных» поверхностях.
  • Малая чувствительность к кривизне поверхности, толщине и массе изделия.
  • Предусмотрено оповещение о выходе результата измерения за установленные пределы.



Основные области применения твердомера ТКМ-459С:



  • Контроль твердости углеродистых и конструкционных сталей.
  • Контроль твердости упрочняющих и др. слоев на стальных изделиях (цементация, азотирование, закалка ТВЧ и др.).
  • Контроль твердости жаропрочных, коррозионно-стойких, нержавеющих и др. сталей.
  • Контроль твердости цветных металлов и сплавов.
  • Контроль твердости наплавок и гальванических покрытий (хром и др.).
  • Контроль твердости специализированных чугунов.
  • Контроль твердости изделий из мелкозернистых материалов при локальном исследовании свойств материалов.



Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.



Требования к контролируемому изделию:



Масса более 1 кг, толщина более 2 мм дополнительная подготовка не требуется
Масса менее 1 кг  изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Толщина менее 2 мм изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость поверхности 1,6 Ra обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений



Режимы работы твердомера ТКМ-459C



Режим измерения Отображение результатов измерений Применение
по основным шкалам основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV измерение твердости основной массы контролируемых изделий
с использованием дополнительных калибровок к основным шкалам по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем) шкалы программируются самим пользователем решение спец



Специализированная система статистической обработки результатов измерений



Обработка в процессе измерений:



  • Вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров.
  • Вычисление среднеквадратичного отклонения.
  • Вычисление максимума и минимума в серии замеров.
  • Демонстрация всех результатов замеров в серии.



Обработка результатов в памяти прибора:



  • Вычисление среднего значения, среднеквадратичного отклонения.
  • Вычисление максимума и минимума в группе результатов замеров.
  • Вычисления относительно заданных значений твердости.
  • Выборки результатов относительно заданных значений твердости.
  • Построение графиков на дисплее твердомера.



Технические характеристики твердомера металлов ТКМ-459С



ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон измерений твердости по основным шкалам
по Бринеллю 90 - 450 НВ
по Роквеллу С 20 - 70 HRC
по Виккерсу 240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам:
по Бринеллю
в диапазоне (90...150) НВ ±10 НВ
в диапазоне (150...300) НВ ±15 НВ
в диапазоне (300...450) НВ ±20 НВ
по Роквеллу С ±2 HRC
по Виккерсу
в диапазоне (240...500) HV ±15 HV
в диапазоне (500...800) HV ±20 HV
в диапазоне (800...940) HV ±25 HV
Диаметр площадки на поверхности изделия для установки датчика - от 1 мм на плоскости,
- от 5 мм в глухом отверстии (пазу)
Количество возможных дополнительных калибровок к шкалам твердомера 5 для каждой шкалы
Количество дополнительных шкал 3
Время одного замера твердости 2 сек.
Число замеров для вычисления среднего значения 1–99
Емкость памяти результатов измерений 12 400
Максимальное количество именных блоков результатов измерений, создаваемых в памяти 100
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения 3
Сигнализация о выходе результата измерения за допустимые границы есть
Связь с компьютером USB
Питание LI-ion аккумулятор
Размеры электронного блока твердомера 121x69x41 мм
Масса электронного блока твердомера 300 г
Масса штатного датчика «А» 150 г
Диапазон рабочих температур -15 ... + 35 °С
Гарантийный срок эксплуатации не более 30 мес. с даты выпуска
Межповерочный интервал твердомера 1 год

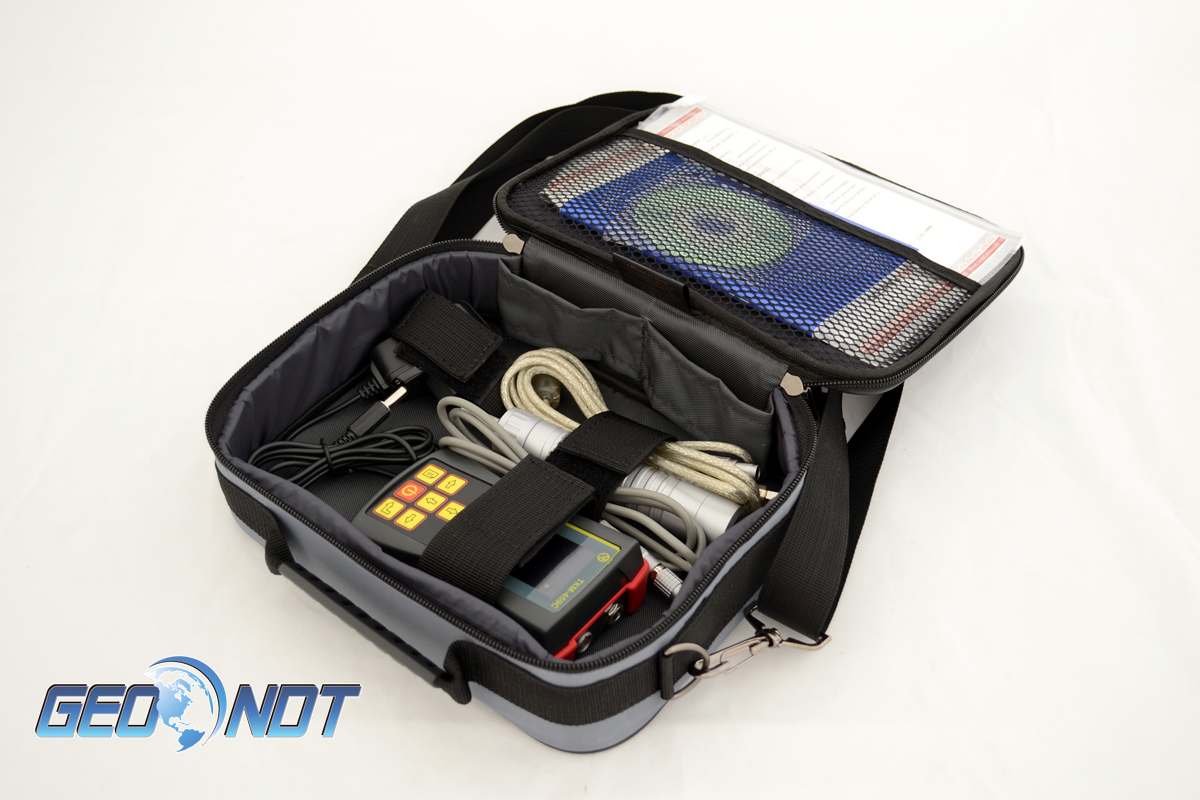

Комплекты поставки твердомера ТКМ-459С:



Составляющие комплекта

ТКМ-459С

"Базовый"

ТКМ-459С

"Специальный"

ТКМ-459С

 "Максимум +"

Электронный блок твердомера х х х
Аккумулятор (заранее установлен в прибор) х х х
Датчик тип «А» (50Н) штатный х х х
Датчик тип «Н» (10Н)     х
Датчик тип «С» (100Н)     х
Датчик тип «К» (50Н)     х
Датчик тип «AL» (50Н) с наконечником 53 мм     х
Насадка «U-459» для криволинейных и цилиндрических поверхностей   х х
Соединительный кабель 1 шт. 2 шт. 2 шт. + специальный кабель к датчику тип«К»
Контрольный образец твердости по шкале HRC   х
Комплект эталонных мер твердости Роквелла     х
Штатив для позиционирования датчика твердомера     х
Аккумуляторная шлифовальная машинка     х
Зарядное устройство х х х
Диск с ПО х х х
Руково­­­­дство по эксплуатации (совмещенное с паспортом) х х х
Свидетельство о поверке (или отметка в РЭ) х х х
Кабель для подключения к ПК х х х
Защитный чехол х х х
Манжета для фиксации прибора в чехле на руке оператора х х х
Ремень для фиксации прибора в чехле на груди оператора х х х
Сумка/чемодан для безопасной переноски и хранения х х х



Дополнительные принадлежности к твердомеру



  • Сменные датчики различной конструкции и нагрузки.
  • Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
  • Эталонные меры твердости (по ГОСТ 9031–75).
  • Специальные контрольные образцы твердости из различных материалов.
  • Штатив для фиксации малогабаритных деталей.
  • Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий.
  • Соединительные кабели.
  • Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.



*Внимание! При заказе только датчика твердомер должен направляться на дооснащение и юстировку.

Введите число *


Введите число *
Сертификаты

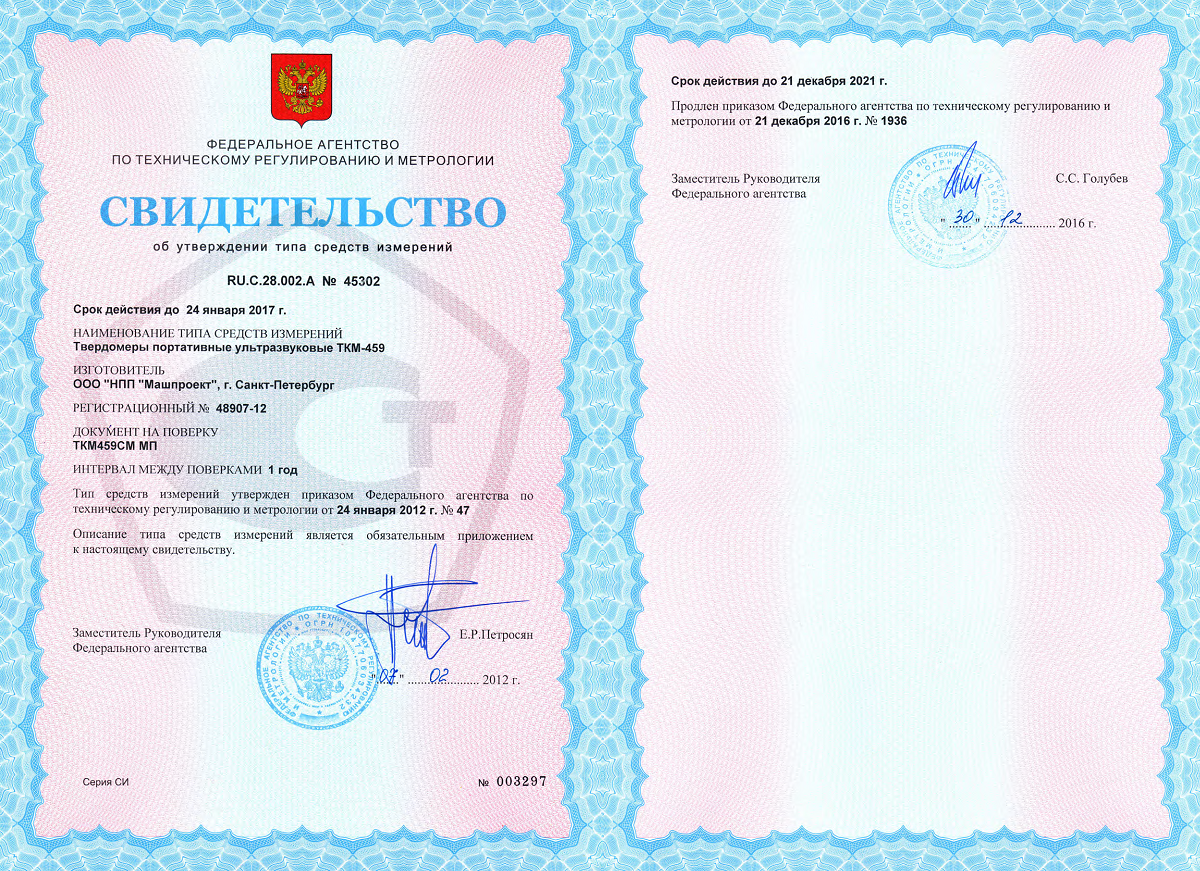

Ультразвуковой твердомер ТКМ-459С - свидетельство о внесении в госреестр си

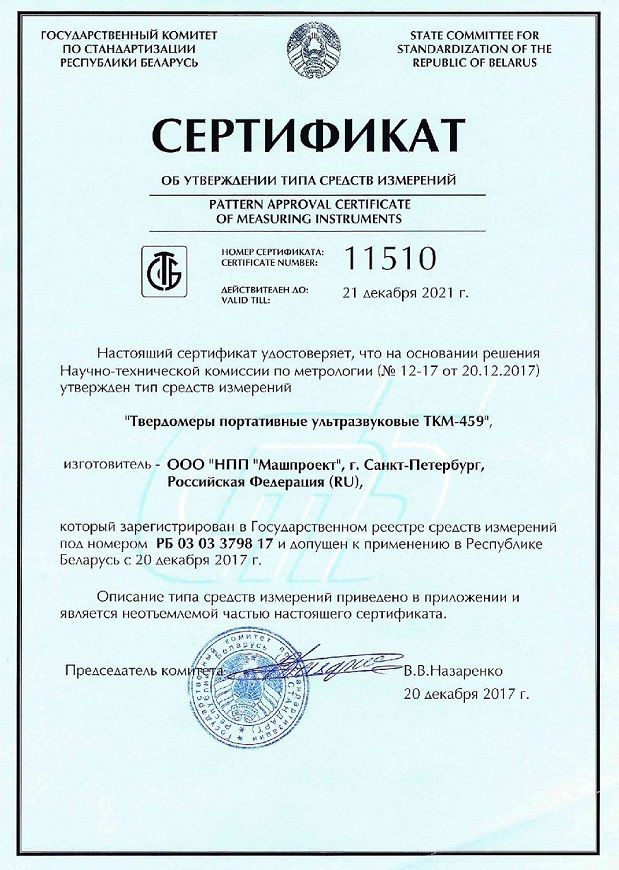

Сертификат об утверждении типа средств измерений РБ на твердомеры ультразвуковые ТКМ-459
