Артикул: 02013
|
Набор инструментов ремонтника изоляции трубопроводов НИРИТ-2 разработан для устранения дефектов защитного покрытия, обнаруженных при помощи приборов неразрушающего контроля, путем внутритрубной диагностики либо в результате аварий.
Набор НИРИТ-2 применяется для ремонта как заводского изоляционного покрытия, так и покрытия на основе термоусаживаемых лент.
Набор предназначен для проведения ремонта изоляционных покрытий трубопроводов в трассовых условиях, когда ликвидируются сквозные и несквозные повреждения, вызванные механическими воздействиями, например, при транспортировке или монтаже отдельных участков трубопровода. Ремонт осуществляется в соответствии с РД-1390-001-2001 и РД 23.040.00-КТН-90-07.
В первую очередь, при помощи электродрели и круглой щетки, входящих в набор НИРИТ-2, очищаем ремонтируемый участок от остатков поврежденной или отслоившейся изоляции, загрязнений, ржавчины. Очищаем место дефекта и вокруг него на расстоянии не менее 70 мм. Острые края заводского покрытия, примыкающие к дефектному участку, обрезаем ножом. Подготовленную поверхность зачищаем при помощи проволочной щетки.
При помощи газовой горелки очищенный участок трубопровода прогреваем до температуры 80-100оС. За счет высокой температуры нагревается и металлическая поверхность трубопрода и заводское покрытие, прилегающее к месту дефекта. А также испаряется вся влага, имеющаяся на поверхности трубы. Температуру нагрева контролируем контактным термометром ТК-5.04.
Прогрев ремонтируемый участок трубы, приступаем к нагреву термоплавкого прутка. Для этого подносим газовую горелку к концу прутка. Плавящийся, под воздействием высоких температур, полимер прутка наносим на трубопровод и разравниваем сначала шпателем, а затем термостойким роликом. Повторно прогреваем ремонтируемый участок трубопровода. При необходимости наносим второй и даже третий слои полимера, пока толщина покрытия на ремонтируемом участке не будет сопоставима с толщиной заводского покрытия.
При работе с газовой горелкой и расплавленными полимерами обязательно использование входящих в набор термостойких перчаток!
По завершении ремонтных работ толщина и диэлектрическая сплошность полученного покрытия проверяется искровым дефектоскопом, например, ДКИ-3К.
ТУ 3926-021-127191850-2007

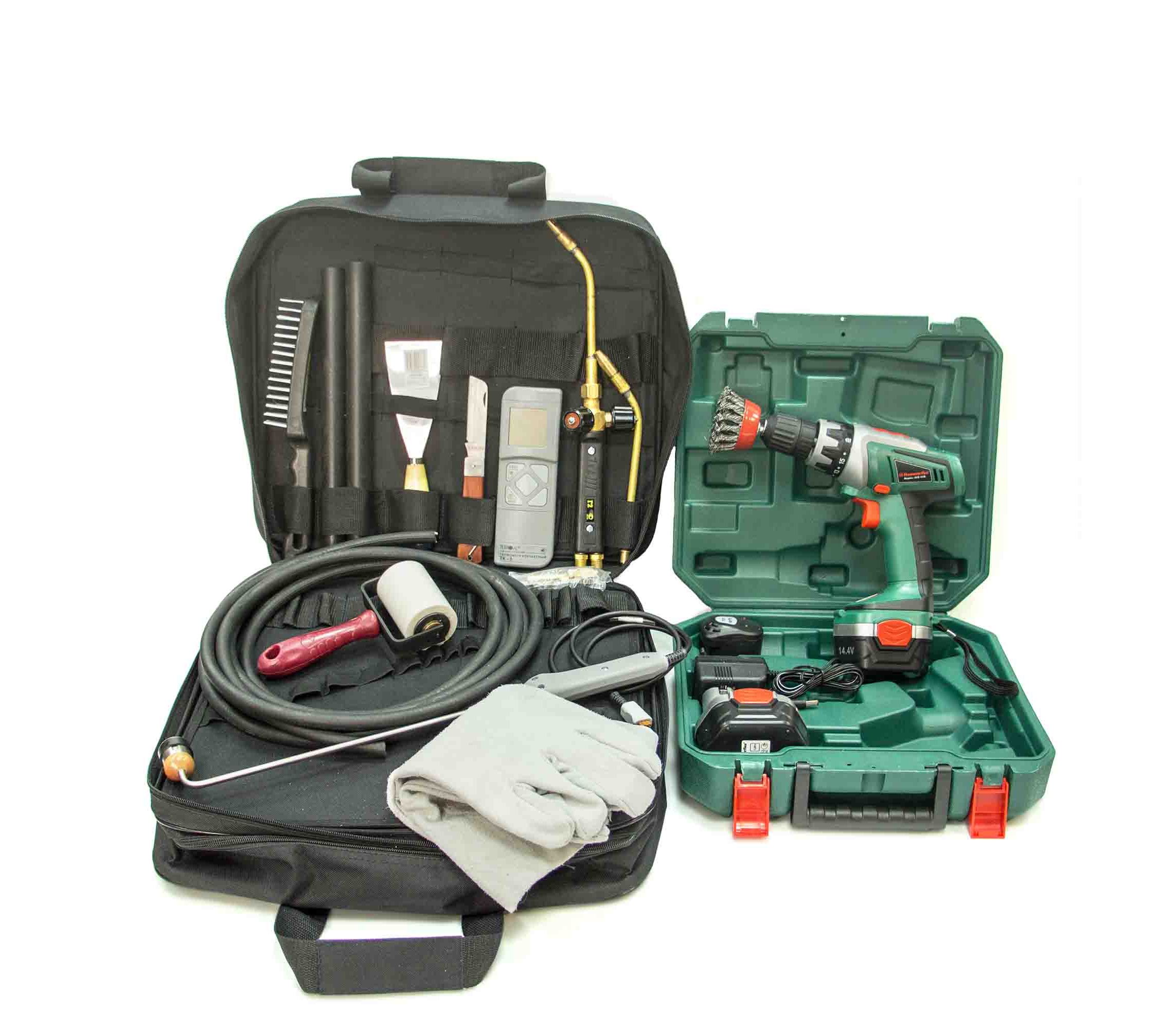

| Горелка газовая | 1 |
| Рукав Ø6 мм, длина 5 м | 1 |
| Термометр контактный ТК-5.04 | 1 |
| Зонд поверхностный изогнутый L=300 мм | 1 |
| Ролик прикатывающий термостойкий | 1 |
| Термостойские перчатки, пара | 1 |

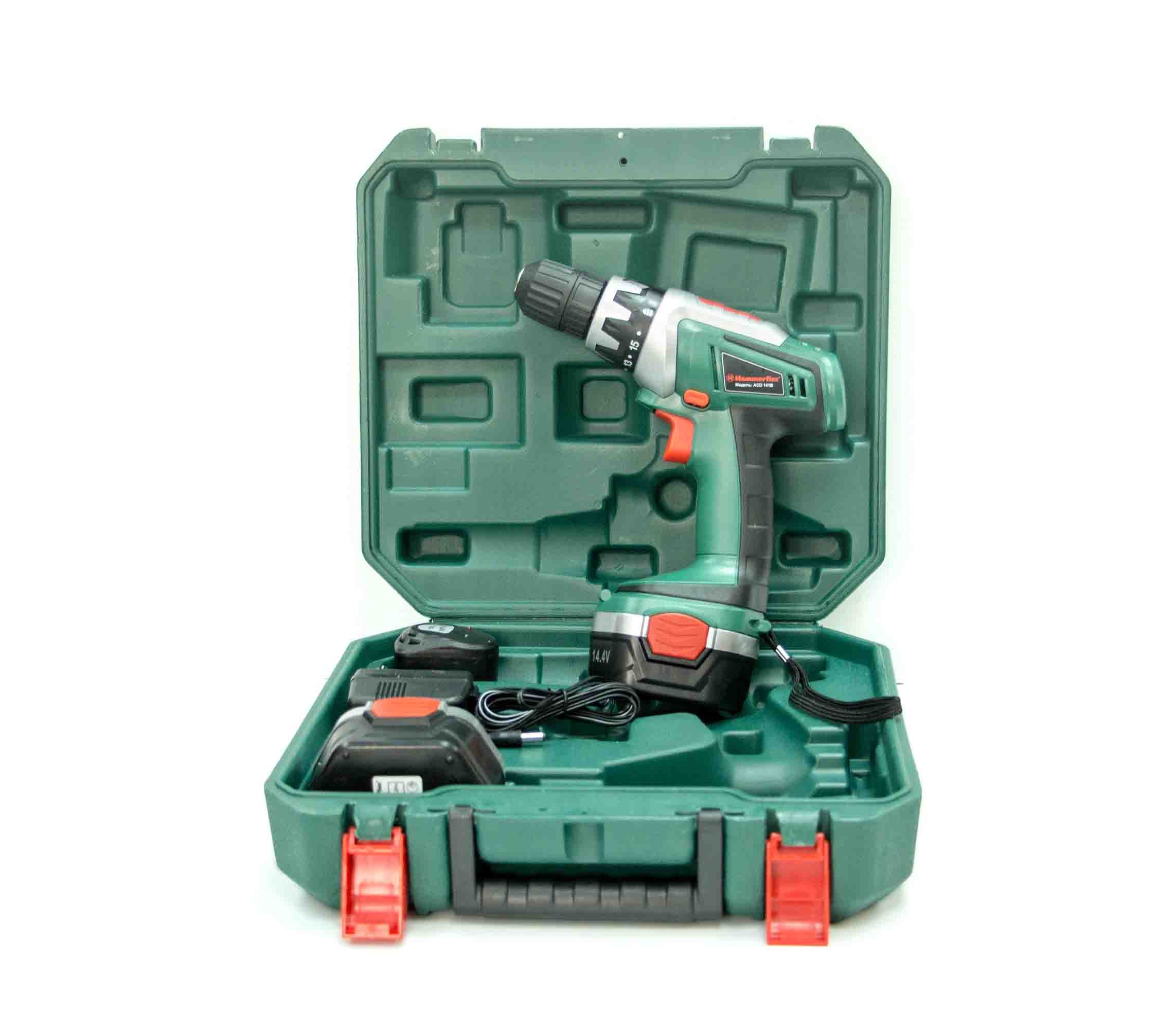

| Дрель аккумуляторная | 1 |
| Шпатель для выравнивания расплава | 1 |
| Термоплавкий пруток | 1 |
| Нож складной | 1 |
| Круглая щетка | 1 |
| Щетка проволочная | 1 |
| Ручка шариковая | 1 |
| Блокнот для записей | 1 |

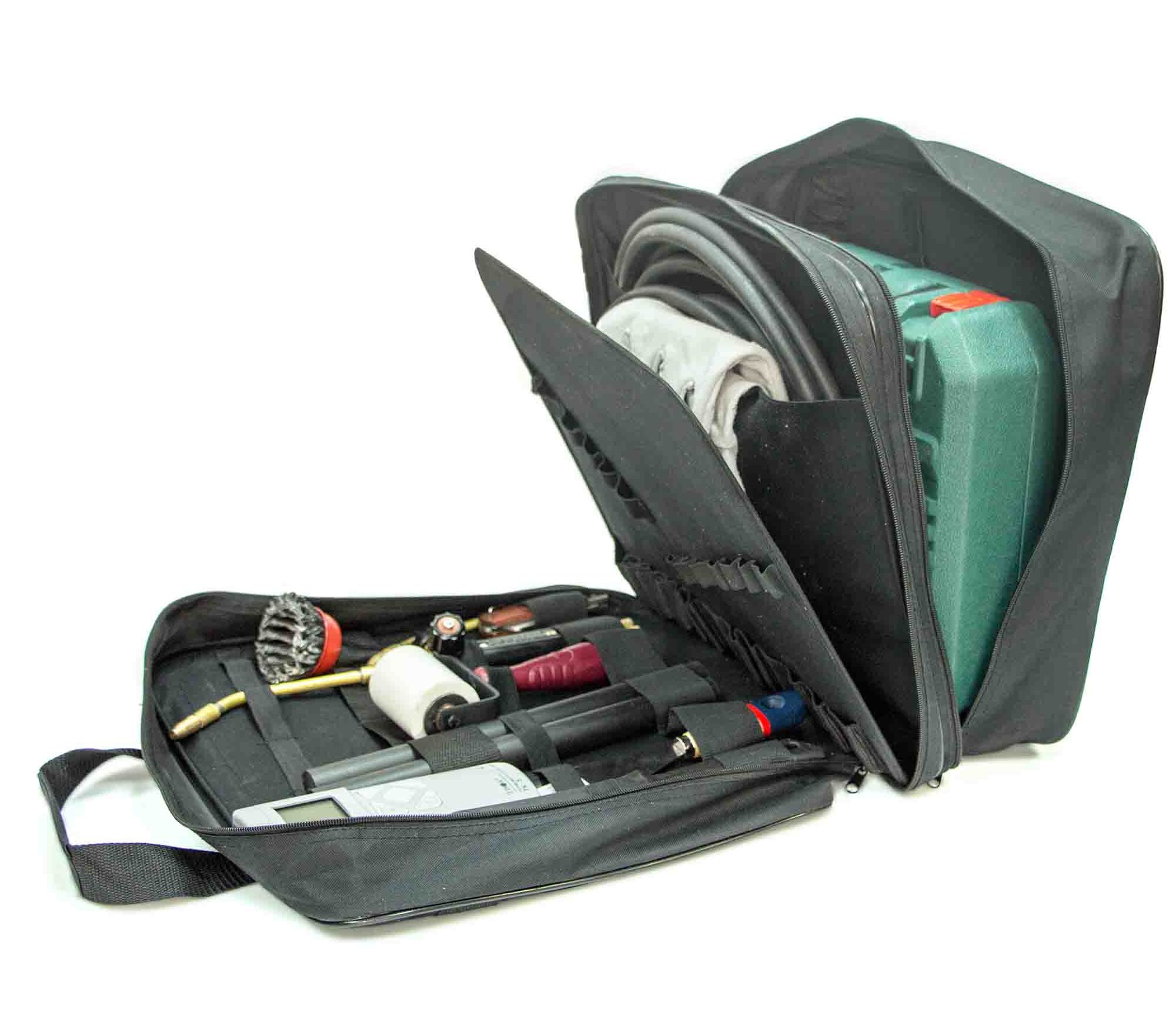

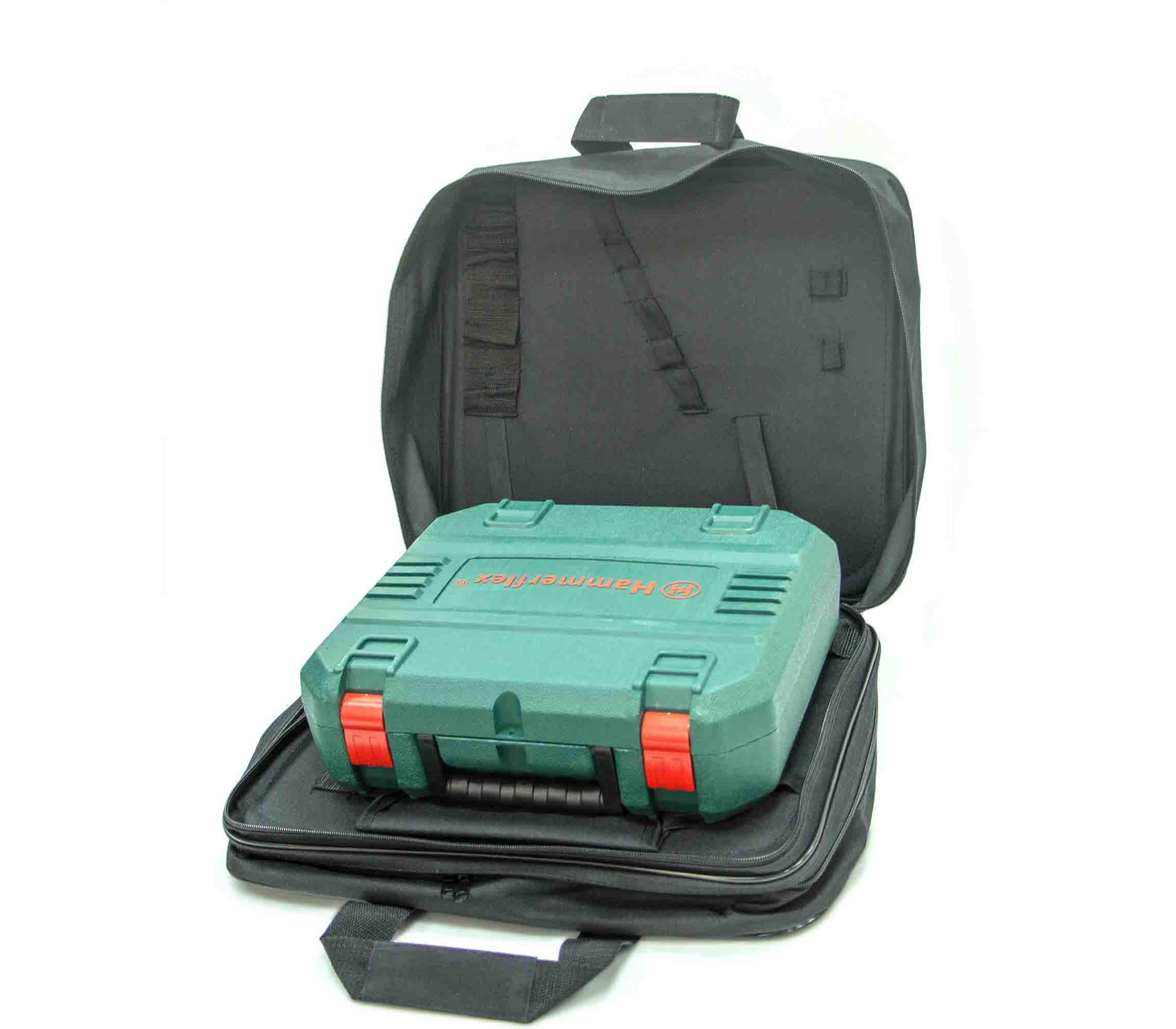

| Сумка | 1 |
|
